3.3.3.b Lógica de bloqueo transitorio por inversión de
intensidad
En dobles circuitos, la apertura secuencial de los interruptores asociados a una de las líneas,
como consecuencia del despeje de una falta en la misma, puede dar lugar a una inversión de la
dirección de la intensidad en la línea paralela. Dicha inversión de intensidad provocará la
activación de la unidad en sobrealcance desactivada hasta el momento en uno de los extremos
y la reposición de dicha unidad en el extremo opuesto. Dado que estos fenómenos en ambos
extremos no tienen lugar en el mismo tiempo, los esquemas de teleprotección en sobrealcance
pueden dar lugar a disparos incorrectos en la línea sana.

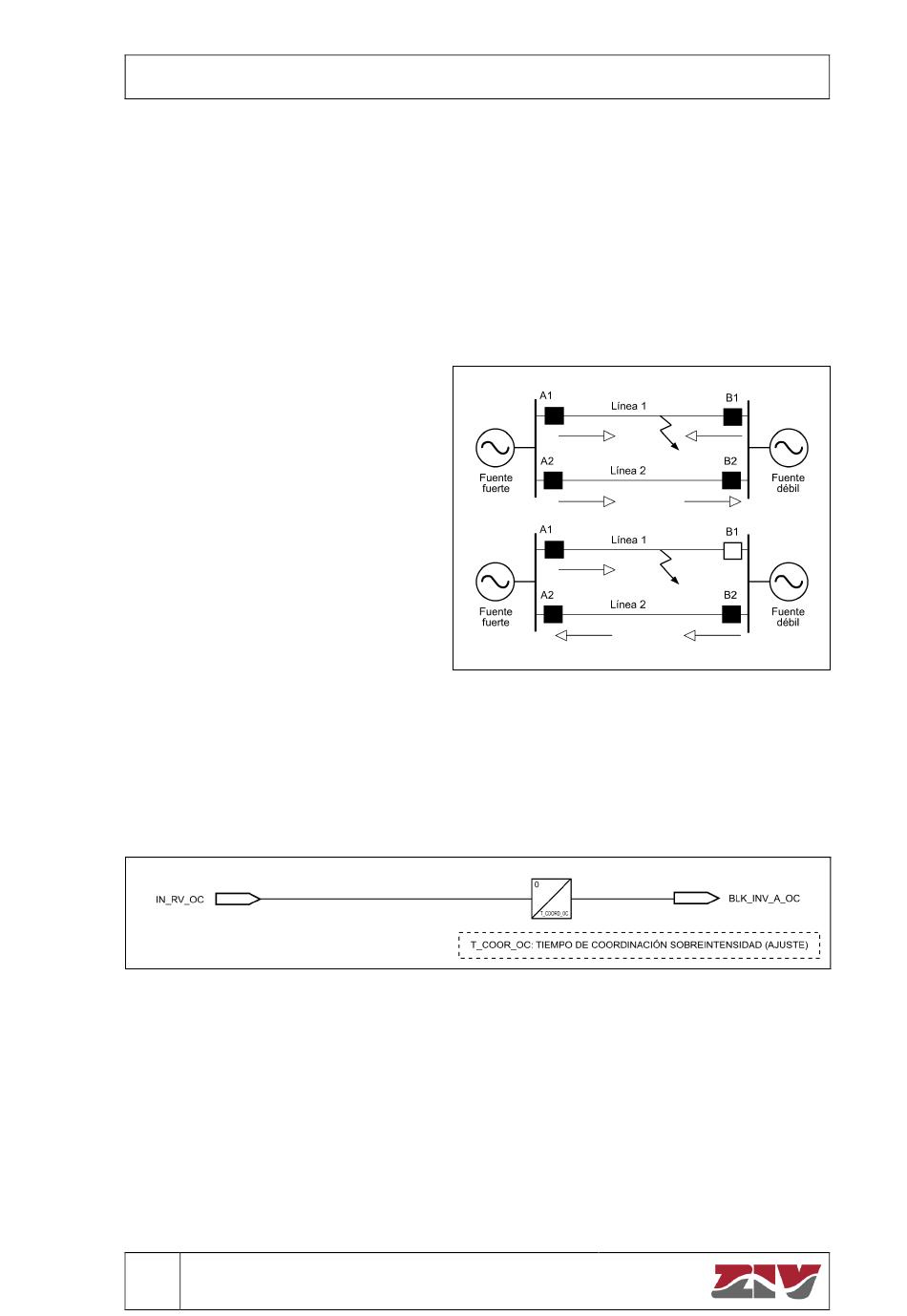

En la Figura 3.3.2 se representa un
fenómeno de inversión de intensidad.
En el caso de un esquema en
sobrealcance
permisivo,
apertura del interruptor del extremo
B1 se produce una inversión de la
dirección de la intensidad en la línea
2,
activándose
la
sobrealcance del relé en el extremo
B2. Si la señal de permiso de disparo
procedente del relé en el extremo A2
todavía no ha repuesto se producirá
un disparo por canal en B2. Para
evitar este tipo de disparos erróneos
se debería bloquear transitoriamente
la unidad en sobrealcance del relé en
B2.
Operación
•
La Lógica de bloqueo transitorio por inversión de intensidad genera la señal de Bloqueo
inversión intensidad sobreintensidad (BLK_INV_A_OC) cuando se activa la unidad en
contradirección. Dicha señal BLK_INV_A_OC se mantendrá activa durante el ajuste de Temp
Coord Sobreint (Tiempo coordinación sobreintensidad) desde la reposición de la unidad en
contradirección.
Figura 3.3.3
Diagrama de bloques de la lógica de bloqueo transitorio por inversión de intensidad.
M0ZLFA1807E
3.3-5
ZLF: Protección de Distancia
© ZIV APLICACIONES Y TECNOLOGÍA, S.L.U. 2018
3.3 Esquemas de Protección de Sobreintensidad
ante
la
unidad
en
Figura 3.3.2
Fenómeno de inversión de intensidad.
