Anexo D. IEC 61850 Ed.2
D.12
Report Control Blocks (RCBs)
Método utilizado en el estándar para una comunicación efectiva vertical entre el IED (servidor)
y los clientes (unidades centrales, gateways, SCADAs, etc.). Los equipos de esta familia
cuentan con 14 RCBs, 10 de ellos son buffereados (BRCB) y otros 10 no buffereados (URCB).
Están los 20 RBCs siempre presentes en el modelo de datos y, por configuración, se pueden
modificar los siguientes parámetros:
-
BRCB:
o Configuration revisión.
o Buffer time. El tamaño del buffer es de 30 kbytes.
o Descripción.
o Data Set asociado al BRCB.
o rptID.
o Integrity Period.
o Trigger Options (Data Update no está soportado en el equipo).
o Optional fields.
-
URCB:
o Configuration revisión.
o Descripción.
o Data Set asociado al URCB.
o rptID.
o Integrity Period.
o Trigger Options (Data Update no está soportado en el equipo).
o Optional fields.
El mismo Data Set puede estar asignado a diferentes RCBs con el fin de poder enviar la misma
información a diferentes clientes (por ejemplo, unidades centrales o SCADAs redundantes).
En el momento en que un cliente habilita un RCB tras haberse conectado y asociado al equipo,
dicho RCB deja de estar disponible para otros clientes. A pesar de que todos los parámetros de
configuración están disponibles en la herramienta, el cliente (una vez conectado y antes de
habilitar el RCB) podrá modificarlos de acuerdo con sus necesidades, a excepción del Data Set
y Configuration Revision (tampoco son modificables en SqNum, GI y TimeofEntry).

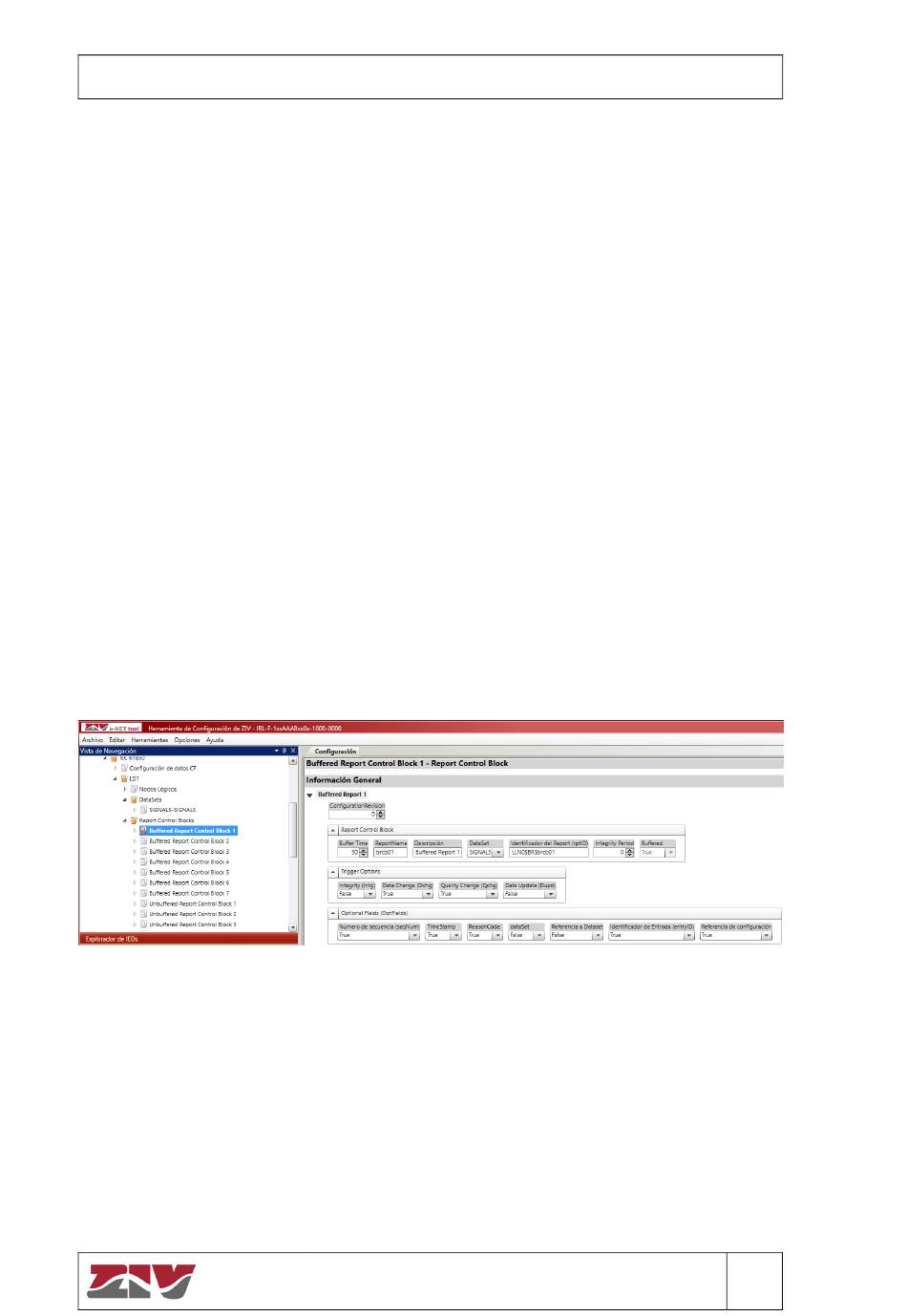

Figura D.14
Configuración de un BRCB.
ZLF: Protección de Distancia
ZIV APLICACIONES Y TECNOLOGÍA, S.L.U. 2018
M0ZLFA1807E
D-20
