Capítulo 2. Unidades de Protección de Distancia
2.2.4.b Condición de disparo ("Disparo esquema protección
distancia")
El disparo por canal se dará si tiene lugar la recepción de canal y la activación de la zona en
sobrealcance o bien si se ha activado la señal de Disparo alimentación débil distancia,
(TRIP_WI_D), para lo cual el ajuste Salida alimentación débil distancia (WI_DM) debe estar
en Eco + Disparo.
2.2.4.c Operación
Las condiciones de activación del canal y de disparo aparecen reflejadas en la Figura 2.2.2.

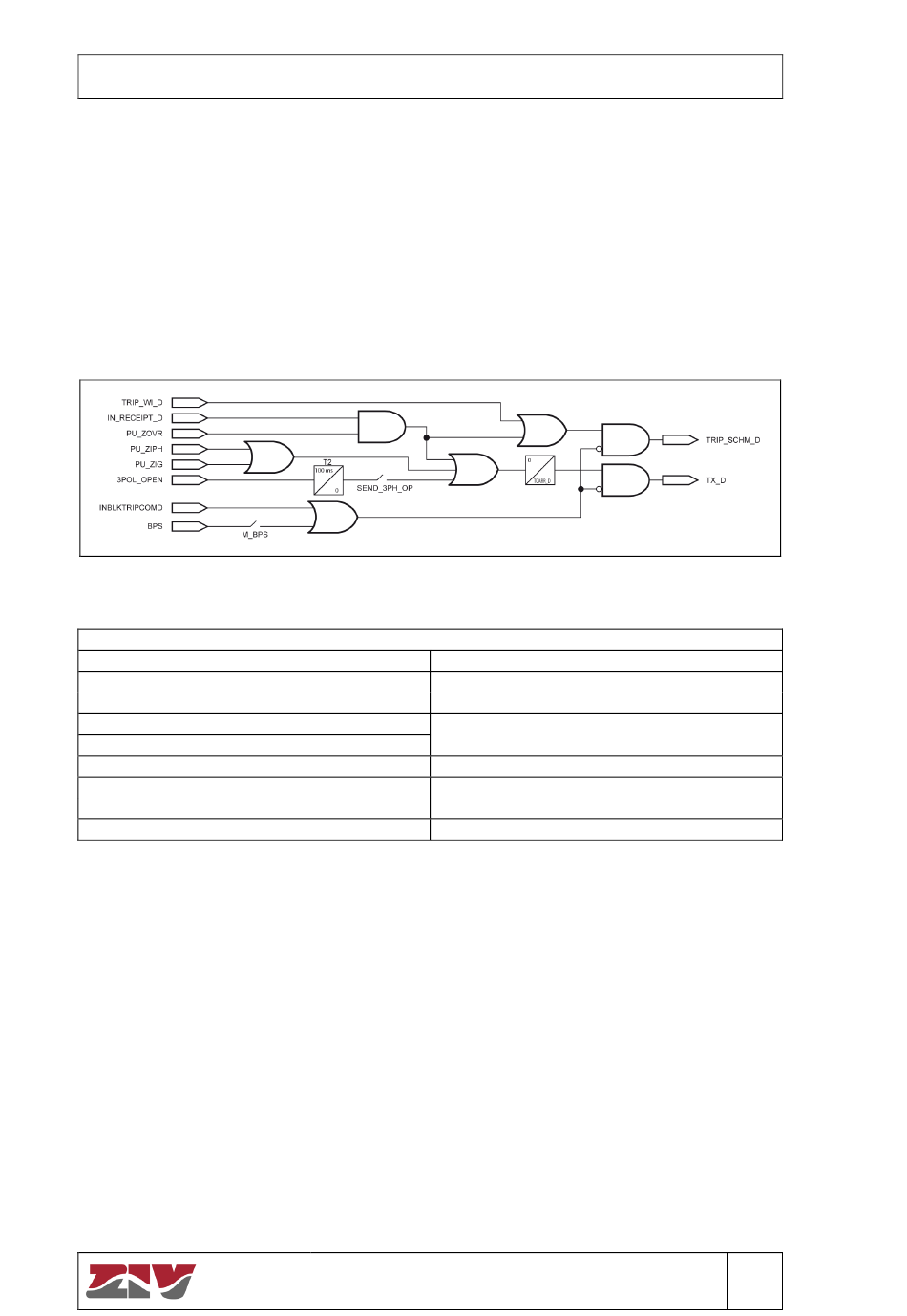

Figura 2.2.2
Diagrama de bloques del esquema de disparo por subalcance permisivo para distancia.
Leyenda
TRIP_WI_D: Disparo alimentación débil distancia.
IN_RECEIPT_D: Entrada recepción canal
distancia.
PU_ZOVR: Arranque zona sobrealcance.
PU_ZI: Arranque unidades fase / tierra Zona I.
3POL_OPEN: Tres polos abiertos.
INBLKTRIPCOMD: Entrada bloqueo disparo canal
distancia.
BPS: Bloqueo por oscilación de potencia.
El ajuste Tiempo carrier distancia (TCARR_D) que aparece en el diagrama tiene el objeto de
poder garantizar un tiempo mínimo en la Activación del canal (TX_D).
El ajuste de Envío interruptor abierto (SEND_3PH_OP) permite activar el canal cuando
hayan abierto los tres polos del interruptor. La temporización T2 de 100ms tiene como objetivo
retrasar el envío de carrier cuando éste se produce por haberse abierto el interruptor.
El disparo por canal y la activación del mismo podrán verse bloqueados por la activación de la
entrada digital Bloqueo disparo canal distancia (INBLKTRIPCOMD) o por la señal de
Bloqueo por oscilación de potencia (BPS) (si se permite que dicho fenómeno bloquee el
funcionamiento de los esquemas mediante el bit correspondiente de la Máscara de bloqueos
por oscilación de potencia).
TX_D: Envío canal distancia.
TRIP_SCHM_D: Disparo esquema protección
distancia.
SEND_3PH_OPEN: Envío de carrier por
interruptor abierto (ajuste).
TCARR_D: Tiempo de carrier distancia (ajuste).
M_BPS: Máscara bloqueo por oscilación de
potencia (ajuste).
ZLF: Protección de Distancia
ZIV APLICACIONES Y TECNOLOGÍA, S.L.U. 2018
M0ZLFA1807E
2.2-6
