Tarjeta Múltiplex - Tokheim Premier B Serie Manual Tecnico

Tarjetas del sistema
Esta es la misma
tarjeta múltiplex
usada en los
surtidores serie
TCSA.
La tarjeta
multiplexora de
señales 421420
se usa en
surtidores de
combustible
con sistema de
recuperación
de vapores
MaxVac.
En la sección 9
de este manual
se puede
consultar
información
más detallada.
Tokheim Corporation
3-10

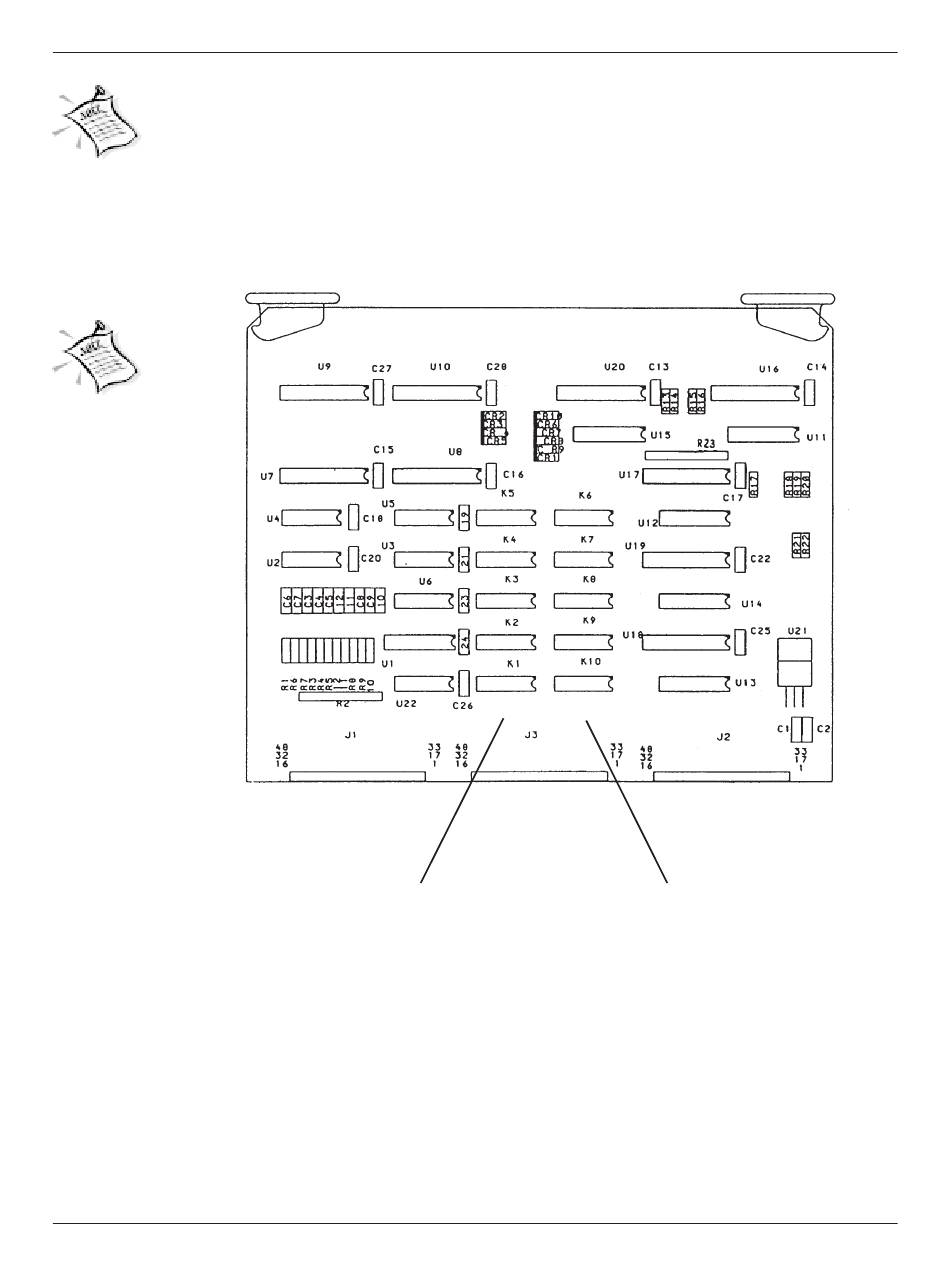

Tarjeta múltiplex – 417333 (no usada en surtidores
con mezcla) Premier B y C
• Comunica el estado de los sensores de la pistola de manguera a la
tarjeta CPU expandida
• Selecciona los generadores de pulsos correspondientes, y les
comunica la salida a la tarjeta de interconexión
• Selecciona el valor correspondiente y los circuitos de monitoreo
para activar los relés en la tarjeta de relés.
A J7 EN LA TARJETA
PRINCIPAL
K1 – PRODUCTO 1, LADO A DEL
GENERADOR DE PULSOS
K2 – PRODUCTO 2, LADO A DEL
GENERADOR DE PULSOS
K3 – PRODUCTO 3, LADO A DEL
GENERADOR DE PULSOS
K4 – PRODUCTO 4, LADO A DEL
GENERADOR DE PULSOS
K5 – NO UTILIZADO
Manual técnico de referencia de los surtidores serie Premier B y C
Õ
Õ
A J13 EN LA TARJETA
PRINCIPAL
K6 – PRODUCTO 1, LADO B DEL
GENERADOR DE PULSOS
K7 – PRODUCTO 2, LADO B DEL
GENERADOR DE PULSOS
K8 – PRODUCTO 3, LADO B DEL
GENERADOR DE PULSOS
K9 – PRODUCTO 4, LADO B DEL
GENERADOR DE PULSOS
K10 – NO UTILIZADO
Formulario 4817A versión 2.0 Mayo de 2000
A J26 EN LA TARJETA
PRINCIPAL
