Honeywell Pressuretrol P7810C Manual Del Usuario

APLICACIONES
El Control Pressuretrol es un control de presión mediante
línea de voltaje que proporciona un control automático de
operación, protección automática de seguridad de límite alto y
opcionalmente un control modulador del rango de disparo
para sistemas de presión de hasta 300 psi.
®Marca Registrada en los E.U.A.
Copyright © 2000 Honeywell Inc. • todos Los Derechos Reservados

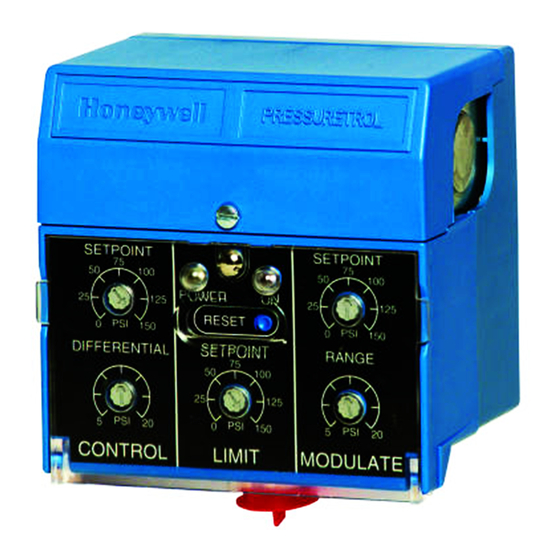

Control Pressuretrol®
INFORMACIÓN SOBRE EL PRODUCTO
CARACTERÍSTICAS
• Utilícese únicamente con vapor, aire o gases no
combustibles que no corroan el elemento sensor de
presión.
• Están disponibles modelos con función de control
encendido apagado, límite alto de seguridad y
modulador, así como control encendido y apagado y
funciones de limite alto de seguridad.
• Hay modelos disponibles con puntos de ajuste para un
máximo de 15, 150, 300 psi.
• Los indicadores DEL (Diodo Emisor de Luz) señalan
encendido, la función de llamado de calor y el estado
de bloqueo.
• La cubierta transparente permite que se lean los
puntos de ajuste y sus diferenciales, pero estos no se
pueden ajustar, sin abrir la cubierta.
• El reinicio manual se lleva a cabo sin tener que abrir la
cubierta.
• El P7810C contiene Control de encendido/apagado,
Control de Límite Alto y Control de Modulación de 4 a
20 mA.
• El P7810D contiene Control de encendido/apagado y
Control de Límite Alto.
Aplicaciones .....................................................................
Características .................................................................
Especificaciones ...............................................................
Información Sobre Pedidos ..............................................
Instalación ........................................................................
Cableado ..........................................................................
Operación .........................................................................
Revisión ............................................................................
Identificación de Problemas .............................................
Información de Servicio ....................................................
P7810C,D
Contenido
1
1
2
2
3
4
5
7
8
8
65- 0235S- 1
