Thermo S 160/230/300/350/400
8.11 Montaje y desmontaje de la cámara de
combustión
Desmontaje
1. Desmontar el quemador (véase 8.2).
2. Sacar la cámara de combustión (1, Fig. 808) del
transmisor de calor (2) .
5
1
4
1
2. Transmisor de calor
3
4
5
6

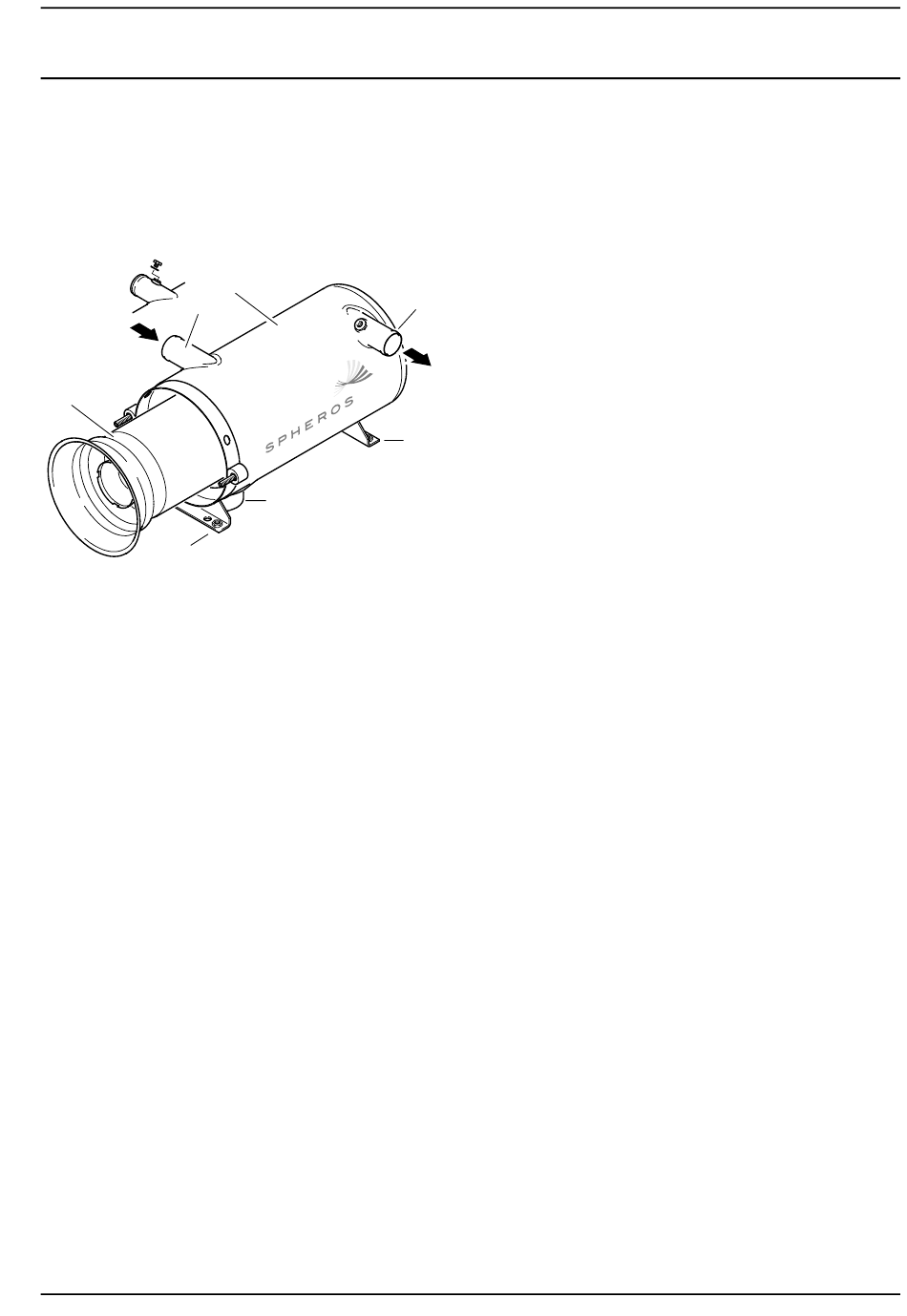

Fig. 808 Montaje y desmontaje de la cámara de
combustión
Montaje
1. Empujar la cámara de combustión (1, Fig. 808) hasta
el tope en el transmisor de calor (2).
Siempre que sea posible, la cámara debe colocarse de tal
manera en el transmisor de calor que el punto de solda-
dura del tubo quemador se encuentre en una posición de
aproximadamente 200°.
La posición de la cámara de combustión puede
cambiarse en las labores de mantenimiento o al cambiar
la propia cámara de combustión en oposición a su posi-
ción de montaje anterior.
2. Montar el quemador (véase 8.2).
2
3
Cámara de combustión
Salida de gas de escape
Soporte
Entrada del líquido refrigerante
Salida del líquido refrigerante
8.12 Montaje y desmontaje del transmisor
de calor
Desmontaje
1. Desmontar el quemador (véase 8.2).
2. En caso necesario, desmontar el sensor de
temperatura (véase 8.3).
3. Sacar la cámara de combustión (1, Fig. 808) del
transmisor de calor (2) (siehe 8.11).
4. En caso necesario, soltar la abrazadera para el con-
6
ducto de gases de escape en la salida de gases (3).
5 Cerrar los grifos de agua, en caso de que los haya.
6. Soltar las abrazaderas para manguera de las
abrazaderas del refrigerante, extraer éstas de la
entrada (5) y salida (6) del refrigerante y cerrar con
tapones ciegos. Cuidado con las altas temperaturas
del refrigerante.
4
7. Quitar los tornillos y las arandelas inferiores del
soporte (4) del transmisor de calor.
8. Quitar el transmisor de claor del vehículo. Cuidado
con las temperaturas altas del refrigerante.
Montaje
1. Colocar el transmisor de calor (2, Fig. 808) en el lugar
de montaje y fijar el soporte (4), dependiendo de los
puntos de ajuste necesarios, con tuercas, tornillos y
arandelas inferiores al vehículo.
2. En caso necesario, fijar con una abrazadera el con-
ducto de gases de escape en la salida de gases (3).
3. Colocar las abrazaderas del refrigerante en la entrada
(5) y salida (6) del refrigerante y fijar con abrazaderas
para manguera con 6 ± 0,6 Nm.
4 Abrir los grifos de agua, en caso de que los haya.
5. Montar el quemador (véase 8.2).
6. Purgar el ciclo de refrigeración (véase 8.14.2).

8.13 Montaje y desmontaje del calefactor

A continuación, purgar el sistema de suministro de
combustible (véase 8.14.1).
El ciclo de refrigeración debe purgarse a continuación
(véase 8.14.2).
Desmontaje
1. Desmontar el quemador (véase 8.2).
2. Desmontar el transmisor de calor (véase 8.12).
Montaje
1. Montar el transmisor de calor (véase 8.12).
2. Montar el quemador (véase 8.2).
3. Purgar el ciclo de refrigeración (véase 8.14.2).
8 Saneamiento
ADVERTENCIA
