ABB VUC Guia Del Usuario página 10

10 C A M B I A D O R E S D E T O M A S E N C A R G A , T I P O V U C G U Í A D E L U S U A R I O

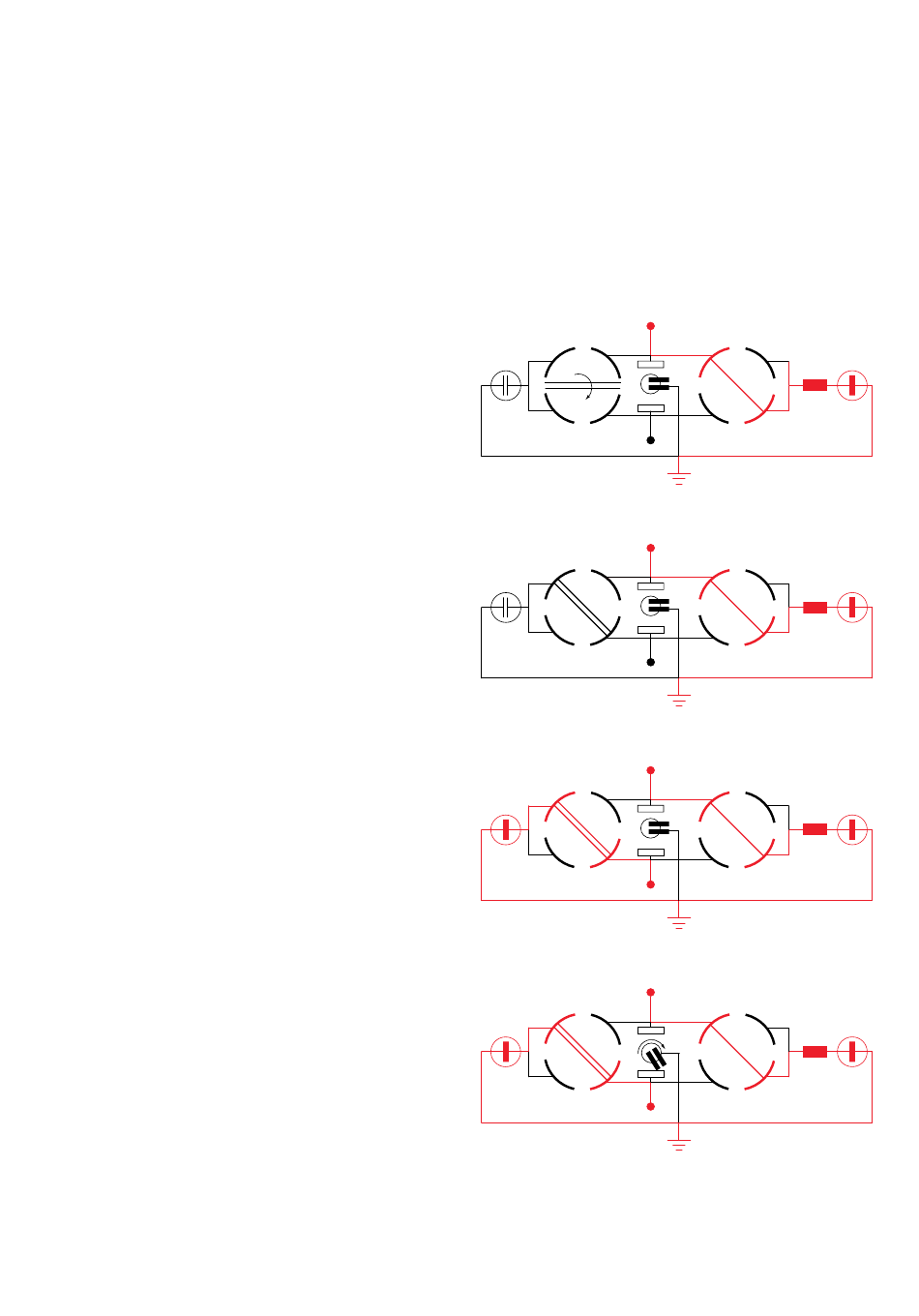

El contacto principal (MC) se gira después (Figs. 13 y 14) para
conectarlo a v.
El interruptor de vacío principal se cierra, provocando una
corriente circulante asociada impulsada por la diferencia en el
potencial de tensión, Fig. 15.
La corriente de carga pasa ahora desde v. El contacto de
puenteo se conecta a v (Figs. 16 y 17).
MVI
MC
—
13
MVI
MC
—
14
MVI
MC
—
15
MVI
MC
—
16
x
TR
BPC
RC
v
x
TR
BPC
RC
v
x
TR
BPC
RC
v
x
TR
BPC
RC
v
RVI
RVI
RVI
RVI
