28 C A M B I A D O R E S D E T O M A S E N C A R G A , T I P O V U C G U Í A D E L U S U A R I O

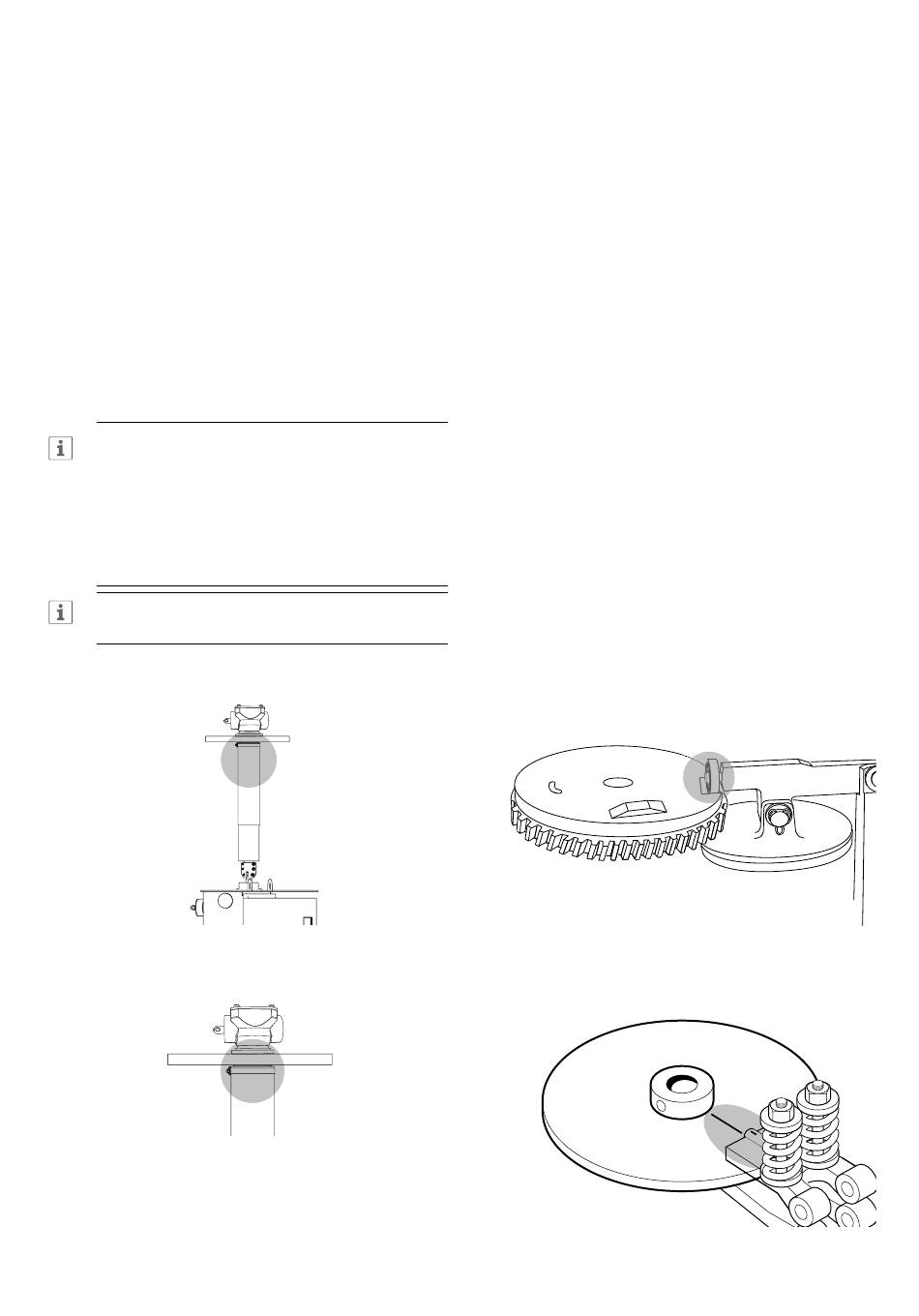

19. Monte el tubo de protección de mayor diámetro hacia arriba
frente al engranaje cónico. Consulte la Fig. 60.
20. Asegure el tubo con una abrazadera. Consulte la Fig. 61.
21. Asegúrese de que el mecanismo de accionamiento
motorizado está en la posición EXACTA.
En el tipo BUL, la posición exacta es aquella en la que el
rodillo del brazo de freno está en la entalladura del
disco de leva. Consulte la Fig. 62.
En el tipo BUE, la posición exacta es aquella en que el
banderín indicador rojo está en posición y la marca roja
del freno de disco está alineada con la marca roja del
patín de freno. Consulte la Fig. 63.
Para acceder al indicador de posición, retire la tapa.
Consulte la Fig. 65.
—
60 Monte el tubo de protección de mayor diámetro hacia arriba.
—
61 Coloque una abrazadera para tubo.
—
62 BUL2: Disco de leva y rodillo en el brazo de freno.
—
62 BUE: Marca roja en el disco de freno.
