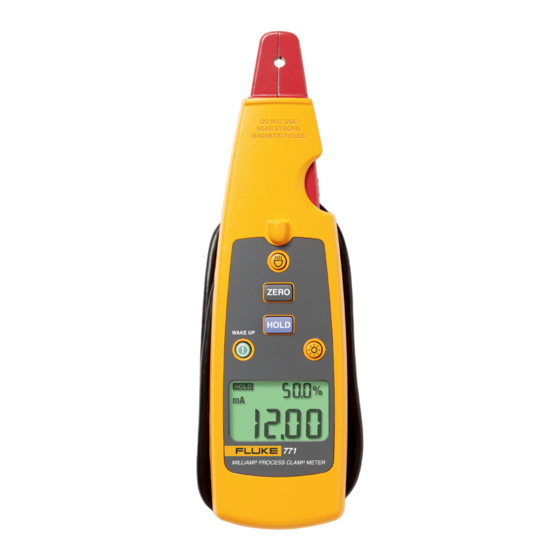

Milliamp Process Clamp Meter
Introducción
La pinza amperimétrica de procesos para medición de
miliamperios, modelo Fluke 771, ("la pinza") es una pinza
amperimétrica de mano, alimentada con baterías, que mide 4 a
20 mA CC sin interrumpir el circuito eléctrico. A diferencia de las
pinzas amperimétricas convencionales, la pinza Fluke 771
cuenta con una quijada remota que está conectada al cuerpo
principal por medio de un cable de extensión.
Características
•
Medición de mA CC (4 a 20 mA) utilizando una pinza
conectada remotamente por medio de un cable de extensión
•
Cero electrónico
•
Alcance porcentual (0 a 100 %)
•
Retención
•
Luz de fondo de la pantalla
•
Apagado automático
•
LED con luz puntual para la medición
La pinza se entrega con:
•
Dos baterías alcalinas AA descargadas (instaladas)
•
Estuche blando
•
Instrucciones
2567301
PN
September 2006 (Spanish)
© 2006 Fluke Corporation. All rights reserved. Printed in China.
All product names are trademarks of their respective companies.
771
Instrucciones
®

Publicidad

Tabla de contenido
loading

Manuales relacionados para Fluke 771

Resumen de contenidos para Fluke 771

  • Página 1 Introducción La pinza amperimétrica de procesos para medición de miliamperios, modelo Fluke 771, (“la pinza”) es una pinza amperimétrica de mano, alimentada con baterías, que mide 4 a 20 mA CC sin interrumpir el circuito eléctrico. A diferencia de las pinzas amperimétricas convencionales, la pinza Fluke 771...

  • Página 2: Cómo Comunicarse Con Fluke

    Cómo comunicarse con Fluke Para ponerse en contacto con Fluke, llame a uno de los siguientes números telefónicos: EE. UU.: 1-888-99-FLUKE (1-888-993-5853) Canadá: 1-800-36-FLUKE (1-800-363-5853) Europa: +31 402-675-200 Japón: +81-3-3434-0181 Singapur: +65-738-5655 Desde cualquier otro país: +1-425-446-5500 O visite el sitio Web de Fluke en: www.fluke.com.
  • Página 3 Cumple con las normas de la Unión Europea. CC (corriente continua) No se deshaga de este producto como un residuo normal utilizando los servicios municipales. Póngase en contacto con Fluke o con un agente de reciclado de residuos autorizado. Cumple con las normas australianas relevantes. N10140 Cumple las normas relevantes canadienses y norteamericanas.

  • Página 4: Familiarización Con La Pinza

    Botón LED con luz puntual para la medición. LED con luz puntual para la medición. Pinza desmontable Enciende y apaga la luz de fondo. Pantalla de cristal líquido (LCD). Barrera táctil acoplada y no acoplada. Figura 1. La pinza amperimétrica de procesos para medición de miliamperios 771...

  • Página 5: Características

    Características Las secciones siguientes proporcionan más detalles sobre las características de la pinza. Alcance porcentual La característica de alcance porcentual muestra el alcance para bucles de 4 a 20 mA. 20 mA 100 % 4 mA 16 mA 75 % 3,6 mA -2,5 % 12 mA...

  • Página 6: Modo De Retención De La Pantalla

    Modo de retención de la pantalla XW Advertencia Para evitar las descargas eléctricas, cuando esté activada la función de retención de la pantalla, la pantalla no cambiará al aplicarse una corriente diferente. La pulsación de H activa el modo de retención de la pantalla. Aparece H y la pinza congela la pantalla.
  • Página 7 Con la pinza desconectada de cualquier conductor, pulse O para encender la pinza y pulse A. Coloque la quijada alrededor del conductor a prueba. La pinza muestra la corriente medida del conductor. Vea la figura 2. • Una lectura positiva indica que fluye corriente en dirección de la flecha de la pinza.

  • Página 8: Mantenimiento

    Mantenimiento XW Advertencia Para evitar posibles descargas eléctricas o lesiones personales, las reparaciones y tareas de servicio que no se describan en este manual deben ser realizadas sólo por personal calificado. Limpieza del multímetro XW Advertencia Para evitar descargas eléctricas, quite todas las señales de entrada antes de la limpieza.

  • Página 9: Reemplazo De Las Baterías

    Reemplazo de las baterías XWAdvertencia Para evitar lecturas falsas, que podrían tener como consecuencia descargas eléctricas o lesiones personales, reemplace las baterías tan pronto como aparezca el indicador de baterías descargadas (B). Para reemplazar el fusible (vea la figura 3): Apague el medidor.

  • Página 10: Especificaciones

    Especificaciones Rangos de corriente ± 20,99 mA ± 21,0 mA -± 99,9 mA Resolución 0,01 mA 0,1 mA Precisión 20,99 mA de rango 0,2 % de lectura ± 5 dígitos 99,9 mA de rango 1 % de lectura ± 5 dígitos Lectura máxima ±...

  • Página 11: Repuestos Recambiables Por El Usuario

    2742724 Hoja de información de servicio Están disponibles una pinza y un conjunto de cables de repuesto, pero requieren recalibración. Consulte la Hoja de información de servicio para el 771 para conocer los números de pieza y los procedimientos correspondientes.
  • Página 12 GARANTÍA LIMITADA Y LIMITACIÓN DE RESPONSABILIDAD Se garantiza que este producto de Fluke no tendrá defectos en los materiales ni en la mano de obra durante tres años (un año para el cable y la pinza) a partir de la fecha de adquisición. Esta garantía no incluye fusibles, baterías o pilas desechables ni daños por accidente, negligencia, mala utilización o condiciones...
