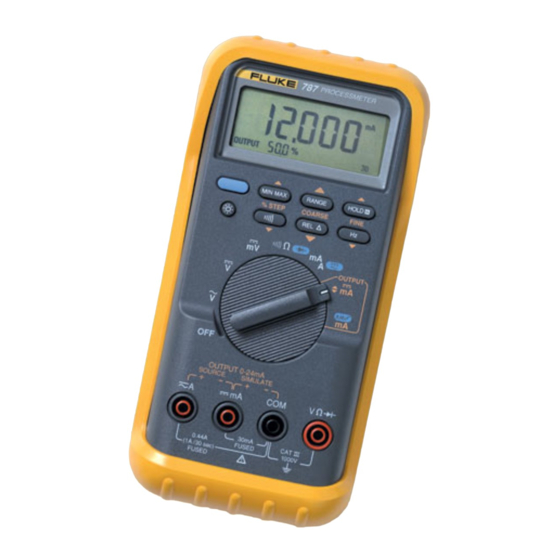

787
ProcessMeter
Manual de Uso
May 1997 Rev.3, 12/01 (Spanish)
© 1997, 1998, 2000, 2001 Fluke Corporation, All rights reserved. Printed in U.S.A.
All product names are trademarks of their respective companies.
