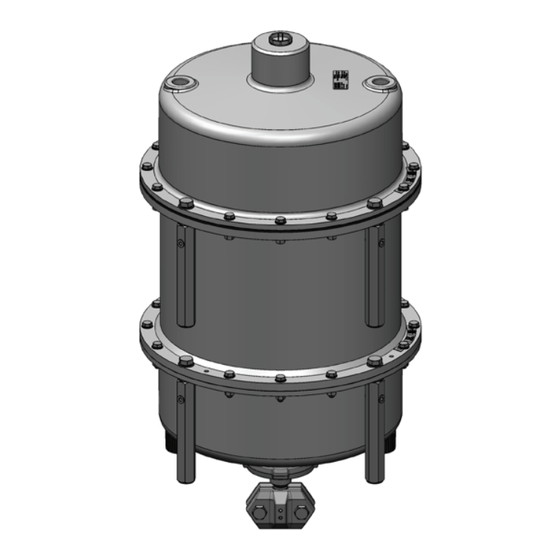

Accionamiento neumático
Tipo 3271
Superficie del accionamiento: 1400‑250 cm²
Instrucciones de montaje
y servicio
EB 8310-8 ES
Edición Febrero 2017

Publicidad

Tabla de contenido
loading

Manuales relacionados para Samson 3271

Resumen de contenidos para Samson 3271

  • Página 1 Accionamiento neumático Tipo 3271 Superficie del accionamiento: 1400‑250 cm² Instrucciones de montaje y servicio EB 8310-8 ES Edición Febrero 2017...
  • Página 2 Estas instrucciones de montaje y servicio sirven de ayuda para el montaje y uso del equipo de forma segura. Las instrucciones son vinculantes para el uso de equipos SAMSON. Î Para el uso seguro y adecuado de estas instrucciones, léalas atentamente y guárdelas por si las puede necestiar en un futuro.

  • Página 3: Tabla De Contenido

    Contenido Instrucciones y medidas de seguridad ............5 Notas acerca de posibles lesiones personales graves ........7 Notas acerca de posibles lesiones personales ...........8 Notas acerca de posibles daños materiales ............8 Identificación....................10 Placa de características del accionamiento .............10 Construcción y principio de funcionamiento ..........12 Sentido de actuación ..................12 Conducción de la presión de mando .............12 Posición de seguridad ..................14 3.3.1...
  • Página 4 Contenido Mantenimiento ....................26 Preparativos para la devolución ..............26 Pedido de repuestos y consumibles ..............26 Anomalías ....................27 Puesta en fuera de servicio y desmontaje .............28 Puesta en fuera de servicio ................28 Desmontaje del accionamiento ..............28 Eliminación de la pretensión de los resortes del accionamiento ......28 Eliminación ....................29 Anexo ......................30 10.1 Servicio posventa ..................30...

  • Página 5: Instrucciones Y Medidas De Seguridad

    SAMSON. SAMSON no se hace responsable de los daños causados por su uso en condiciones diferen‑ tes a las del uso previsto, ni de los daños debidos a fuerzas externas y otras influencias ex‑...
  • Página 6 Los cambios, conversiones y otras modificaciones en los equipos no están autorizados por SAMSON. El usuario los lleva a cabo bajo su propio riesgo y pueden dar lugar a peligros para la seguridad entre otros. Por otra parte, el equipo deja de cumplir con los requerimien‑...

  • Página 7: Notas Acerca De Posibles Lesiones Personales Graves

    − u AB 0100 para las herramientas, pares de apriete y lubricantes Las instrucciones de montaje y servicio del producto se suministran junto al equipo. La docu‑ mentación más actualizada está disponible en nuestro sitio de internet u www.samson.de > Product documentation. 1.1 Notas acerca de posibles lesiones personales graves PELIGRO ¡Riesgo de rotura/estallido en el accionamiento!

  • Página 8: Notas Acerca De Posibles Lesiones Personales

    Instrucciones y medidas de seguridad 1.2 Notas acerca de posibles lesiones personales ADVERTENCIA ¡Riesgo de aplastamiento debido a las partes móviles! El accionamiento tiene partes móviles (vástago del accionamiento) que pueden lesionar manos y dedos si se toca el accionamiento. Î No introducir las manos en el puente mientras la válvula está en funcionamiento. Î...
  • Página 9 Î Consultar los pares de apriete, ver u AB 0100. ¡Riesgo de daños en el accionamiento por usar una herramienta inadecuada! Para trabajar en el accionamiento se requieren algunas herramientas. Î Utilizar únicamente herramientas aprobadas por SAMSON, ver u AB 0100. ¡Riesgo de daños en el accionamiento por el uso de lubricantes inadecuados! El material del accionamiento requiere determinados lubricantes. Los lubricantes inade‑ cuados pueden corroer y dañar la superficie.

  • Página 10: Identificación

    Vástago saliendo del accionamiento FA Vástago entrando al accionamiento FE Mando manual 14 Rosca de conexión 15 Material de la membrana 16 Fecha de fabricación Made in Germany SAMSON 3271 Var-ID Serial no. Fig. 1: Placa de características EB 8310-8 ES...
  • Página 11 EB 8310-8 ES...

  • Página 12: Construcción Y Principio De Funcionamiento

    FE" la presión miento está especialmente indicado para de mando se conecta en la tapa superior del montar en válvulas SAMSON de las Series accionamiento. Con el sentido de actuación 240, 250, 280, 290 y 590. vástago saliendo del accionamiento por La presión de mando p...
  • Página 13 Tubo (seguro anti rotación) A180 A170 Vástago guía A170 A173 Casquillo guía A174 Extensión del vástago A127 A180 Aro intermedio Conexión de la presión de mando A26/27 Fig. 2: Accionamiento neumático Tipo 3271 con superficie de 1400 cm² y carrera 250 mm EB 8310-8 ES...

  • Página 14: Posición De Seguridad

    Conformidad nan el sentido de actuación y con ello la po‑ El accionamiento neumático Tipo 3271 tiene sición de seguridad del accionamiento. la marca de conformidad EAC. 3.3.1 Sentido de actuación...
  • Página 15 Construcción y principio de funcionamiento El cáncamo giratorio se puede pedir como accesorio. Núm. de referencia Superficie Cáncamo rosca- Cáncamo girato- accionamiento do (DIN 580) rio roscado 1400‑250 cm² 8325‑1101 8442‑1019 Información más detallada acerca de la ele‑ vación del accionamiento en cap. 4.2.2. Tabla 1: Dimensiones en mm y pesos en kg Superficie cm²...

  • Página 16: Preparación

    2. Comprobar que la mercancía no presen‑ ta desperfectos. Comunicar cualquier ADVERTENCIA desperfecto a SAMSON y a la empresa ¡Riesgo de vuelco y daños del dispositivo de de transporte (ver albarán de entrega). elevación por superar su capacidad! −...

  • Página 17: Transporte

    Preparación 4.2.1 Transporte − Asegurarse que será posible retirar las eslingas una vez el accionamiento esté El accionamiento se puede transportar utili‑ montado en la válvula. zando equipos de elevación (p. ej. una grúa − Evitar que el accionamiento oscile o o una carretilla elevadora).

  • Página 18: Almacenamiento

    Fig. 3: Punto de elevación en el accionamiento Î Consultar la documentación de la válvu‑ − Consultar a SAMSON en caso de condi- la asociada para las instrucciones de ciones de almacenamiento diferentes o pe- elevación de la válvula.

  • Página 19: Preparación Del Montaje

    − Proteger el accionamiento contra las in‑ − Para el almacenamiento de los elastóme‑ fluencias externas (p. ej. golpes). ros SAMSON recomienda una tempera‑ − No dañar la protección anticorrosión tura de 15 °C. (pintura, revestimiento de las superficies).

  • Página 20: Montaje Y Puesta En Marcha

    Montaje y puesta en marcha 5 Montaje y puesta en marcha 5.1 Montaje de válvula y accionamiento Las válvulas de control SAMSON se suminis‑ tran listas para su uso. En algunos casos el Cuando el accionamiento y la válvula no se accionamiento y la válvula se suministran se‑...
  • Página 21 Montaje y puesta en marcha Fig. 4: Accionamiento neumático Tipo 3271 Vástago del accionamiento Tuerca anular A26/27 Abrazaderas del acoplamiento A26/27 6. Colocar el accionamiento sobre la parte ñal nominal o bien del margen de traba‑ superior de la válvula y atornillarlo fuer‑ jo (con resortes pretensados).

  • Página 22: Pretensión De Los Resortes

    − En combinación con una válvula una herramienta adecuada y aplicar a SAMSON: adaptar el margen de carre‑ la tuerca el par de apriete que corres‑ ra del accionamiento al margen de ca‑...

  • Página 23: Aumento De La Fuerza De Empuje

    Montaje y puesta en marcha 5.2.2 Aumento de la fuerza carrera de trabajo se reduce también en este porcentaje. de empuje Ejemplo: se quiere pretensar un margen de La fuerza de empuje sólo se puede aumentar señal de 0,8 a 2,55 bar. El 20 % de este en accionamientos con "vástago saliendo margen corresponde a 0,27 bar.

  • Página 24: Adaptación Del Margen De Carrera

    No es posible pretensar los resortes de los El lugar de trabajo del personal corresponde accionamientos "vástago entrando al accio‑ con el lugar desde donde se pueden operar namiento". Cuando una válvula SAMSON válvula, accionamiento y accesorios. se combina con un accionamiento sobredi‑ EB 8310-8 ES...

  • Página 25: Operación

    6.3 Inversión del sentido de actuación 6.1 Modo regulación Î Si se desea cambiar el sentido de actua‑ El accionamiento neumático Tipo 3271 con ción, contactar con el servicio posventa superficie de 1400‑250 cm² está diseñado de SAMSON. para aplicaciones de regulación con aire de alimentación máximo de 6 bar.

  • Página 26: Mantenimiento

    2. Desmontar el accionamiento, ver cap. 9.2. 3. Enviar el accionamiento a la filial más cercana de SAMSON. La lista de las fi‑ liales de SAMSON está disponible en u www.samson.de > . EB 8310-8 ES...

  • Página 27: Anomalías

    Anomalías 8 Anomalías Dependiendo de las condiciones de operación, el accionamiento se debe inspeccionar pe‑ riódicamente, para prevenir posibles anomalías. El responsable de la planta es responsable de elaborar un plan de inspección. Reconocimiento de fallos y su solución Error/fallo Causa posible Solución El vástago del accionamiento no Accionamiento bloqueado Revisar el montaje se mueve bajo demanda.

  • Página 28: Puesta En Fuera De Servicio Y Desmontaje

    Puesta en fuera de servicio y desmontaje 9 Puesta en fuera de servicio y 2. Desconectar la energía auxiliar neumáti‑ ca, para despresurizar el accionamiento. desmontaje 9.2 Desmontaje del PELIGRO accionamiento ¡Riesgo de rotura/estallido en el acciona- miento! 1. Poner la válvula fuera de servicio, ver la Los accionamientos están bajo presión. La documentación de la válvula asociada.

  • Página 29: Eliminación

    Puesta en fuera de servicio y desmontaje A180 Tapa superior Tapa inferior Tornillo hexagonal Tuerca hexagonal Tornillo hexagonal (pretensión) Tuerca hexagonal (pretensión) Tapón de cierre Arandela A180 Aro intermedio Fig. 6: Accionamiento con tornillos y tuercas de pretensión 9.4 Eliminación Î Para el desecho del equipo tener en cuenta las regulaciones locales, naciona‑...

  • Página 30: Anexo

    El departamento posventa se puede contac‑ tar a través de la dirección de mail: aftersalesservice@samson.de. Direcciones de SAMSON AG y sus filiales Las direcciones de SAMSON AG y sus filia‑ les, así como delegaciones y oficinas, se pueden consultar en Internet: www.samson. de o en los catálogos de productos SAMSON.

  • Página 31: Repuestos

    Anexo 10.2 Repuestos Tapa superior Casquillo guía Tapa inferior Extensión del vástago  2) Membrana Arandela separadora Plato de membrana Tornillo hexagonal Vástago del accionamiento Aro intermedio Pivote tensor Tuerca anular Resorte (externo) Tapón de cierre Resorte (interno) Anillo distanciador Desaireación Anillo fijador Junta tórica Tapón roscado...
  • Página 32 EB 8310-8 ES...
  • Página 33 EB 8310-8 ES...
  • Página 34 EB 8310-8 ES...
  • Página 35 EB 8310-8 ES...
  • Página 36 SAMSON S.A. · TÉCNICA DE MEDICIÓN Y REGULACIÓN Pol. Ind. Cova Solera · Avda. Can Sucarrats, 104 Apartado 311 · 08191 Rubí (Barcelona), España Teléfono: +34 93 586 10 70 · Fax: +34 93 699 43 00 EB 8310-8 ES...
