5.5 Bastidor y sistema de soporte

5.5.1 Puntos de montaje y tuberías
Los orificios del bastidor se crean durante el
proceso de producción. No se han diseñado para
fijar equipos adicionales. Hay que usar siempre
soportes de chasis como los indicados en el
bastidor auxiliar para piso bajo u otros equipos.
Si son necesarias sujeciones adicionales, hay que
seguir la recomendación proporcionada en la
figura mostrada. Esto no se aplica a áreas de
aplicación de carga, como sujeciones de muelle
o de amortiguador.

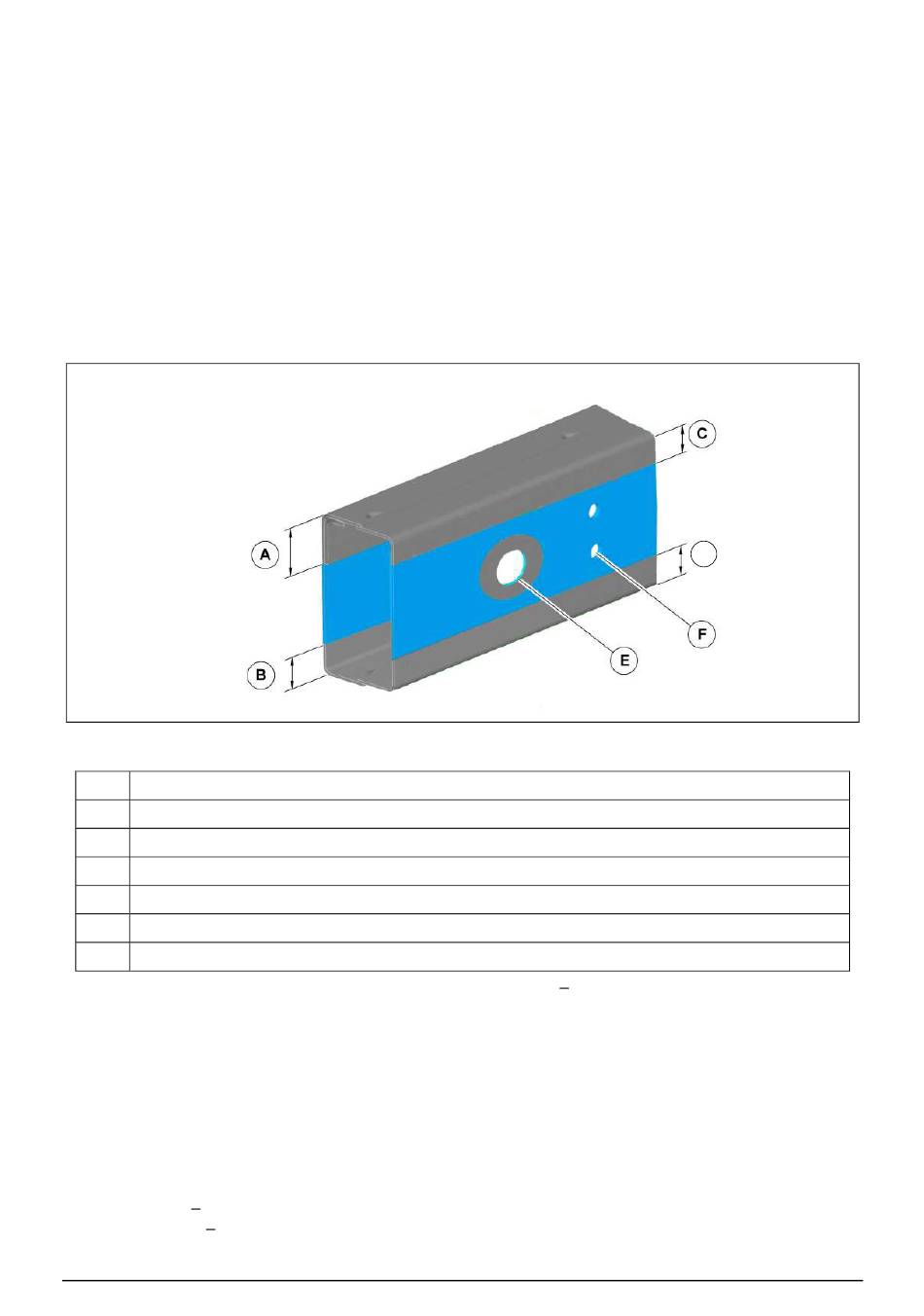

Taladrado y soldadura del bastidor
E134173
Dimensiones (en mm) para orificios de acoplamiento a la carrocería en reborde superior del bastidor
(batalla media)
Ref.
A 19 mm
B 11 mm
C 10 mm
D 10 mm
E No agrande los orificios del riel del chasis ni taladre la zona que los rodea.
F No taladre más de 2 orificios verticales en el riel del chasis.
1. No se permiten soldaduras en la estructura
del vehículo.
2. Para hacer orificios en los bastidores no se
debe usar llama de gas. Taladre los orificios
usando taladros afilados.
3. Utilice el remachado en frío solo cuando
acople los soportes con remaches.
4. Utilice tornillos de gran resistencia y tuercas
adecuadas cuando se usen acoplamientos
atornillados.
• Especificaciones de los tornillos:
• Métricos Clase de resistencia 8,8 o 10,9
• Japoneses 7T o 9T
FORD RANGER 2015
NOTA: Después de taladrar, hay que eliminar
rebabas, abocardar todos los orificios del bastidor
y eliminar las partículas metálicas. Debe aplicarse
protección anticorrosiva.
Remítase a: 5.4 Prevención de la corrosión
(página 110).
Descripción
• SAE Grado 8 5.
5. Elimine las rebabas de los orificios después de
taladrar para colocar los tornillos o los
remaches. Bisele el lateral del orificio de la
cabeza del tornillo 1,0 mm x 45 grados para
facilitar su fijación.
6. Los orificios NO se deben taladrar cerca de
cambios de perfil del travesaño lateral.
7. Los orificios existentes en las pestañas
superiores e inferiores NO se deben volver a
taladrar.
8. No se deben taladrar más de dos orificios en
línea vertical hacia abajo desde el bastidor.
D
