ASPECTOS ELÉCTRICOS
ADVERTENCIA:
Para prevenir posibles riesgos eléctricos, solic-
ite a un electricista califiicado que inspeccione
la línea si usted no tiene la certeza de que está
debidamente cableada.

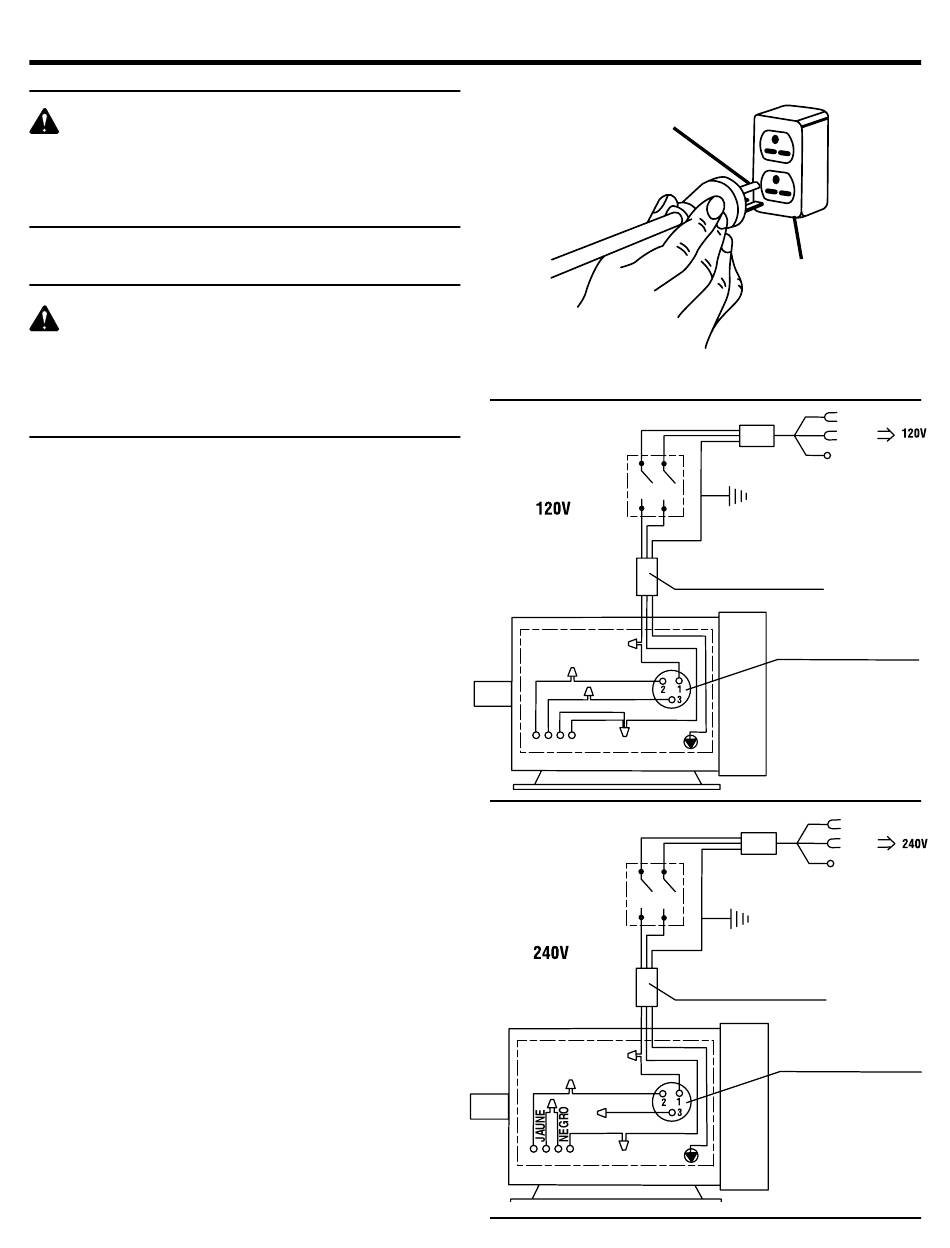

CAMBIO DEL VOLTAJE DEL MOTOR
Vea las Figuras 2 a 4.
ADVERTENCIA:
Una descarga eléctrica puede ser mortal. Para
disminuir el riesgo de lesiones corporales graves,
nunca conecte la clavija en el suministro de cor-
riente sin haber completado todos los pasos de
armado de la unidad.
NOTA: La sierra de mesa ha sido cableada en la fábrica para
una corriente alterna de 120 voltios a 60 Hz. Para cambiar el
voltaje del motor, de 120 a 240 voltios, aplique el siguiente
procedimiento.
n Desconecte la sierra.
n La caja de conexiones está ubicada en la parte superior
del motor. Retire el tornillo Phillips ubicado en la parte
posterior de la caja de conexiones y después levante la
cubierta.
n Retire de los conectores de los conductores la cinta
eléctrica y deséchela. Retire los conectores de los con-
ductores.
n Vuelva a conectar los conductores.
n Vuelva a instalar los conectores de los conductores y
envuelva cada conductor en dos capas de cinta eléctrica
nueva con registro UL.
n Vuelva a verificar las conexiones basándose en los
diagramas de cableado.
n Vuelva a instalar la cubierta de la caja de conexiones con
el tornillo Phillips.
n Corte la clavija de 120 voltios del cordón de corriente
y reemplácela por una de 3 patillas, 240 voltios, 15 am-
perios con registro UL.
n Conecte los conductores blanco y negro del cordón eléc-
trico en las terminales tipo hoja portadoras de corriente
de la clavija. Conecte el conductor verde de conexión a
tierra del cordón eléctrico en la terminal de la patilla de
conexión a tierra de la clavija.
n Conecte la sierra en un receptáculo de 220 a 240 voltios,
15 amp. de 3 contactos. Asegúrese de que el receptá-
culo esté conectado a un suministro de corriente alterna
de 240 voltios mediante un circuito de derivaciónd de
tal voltaje con una capacidad de amperaje de 15 amp.
como mínimo y protegido con un fusible o disyuntor de
retardo.
PATILLA DE CONEXIÓN
A TIERRA
PARA 220 A 240 VOLTIOS
NEGRO
NEGRO
NEGRO
MORADO
ROJO
NARANJA
AMARILLO
CAFÉ
NEGRO
BLANCO BLANCO
MOTOR
NEGRO
NEGRO
NEGRO
MORADO
ROJO
NARANJA
CAFÉ
BLANCO BLANCO
MOTOR
9
CUBIERTA DE LA CAJA DE
LA TOMA DE CORRIENTE
CON CONEXIÓN A TIERRA
BLANCO
VERDE
BLANCO
VERDE
Cordón de corriente del motor
VERDE
BLANCO
Protector contra sobrecargas
VERDE
BLANCO
VERDE
BLANCO
VERDE
Cordón de corriente del motor
VERDE
BLANCO
Protector contra sobrecargas
VERDE
Fig. 2
NEGRO
BLANCO
VERDE
Fig. 3
NEGRO
BLANCO
VERDE
Fig. 4
