Cuchillas De Disco; Subsoladora - Rabe Albatros Instrucciones De Operación

2 1
23
1
2
3
Modificaciones técnicas reservadas

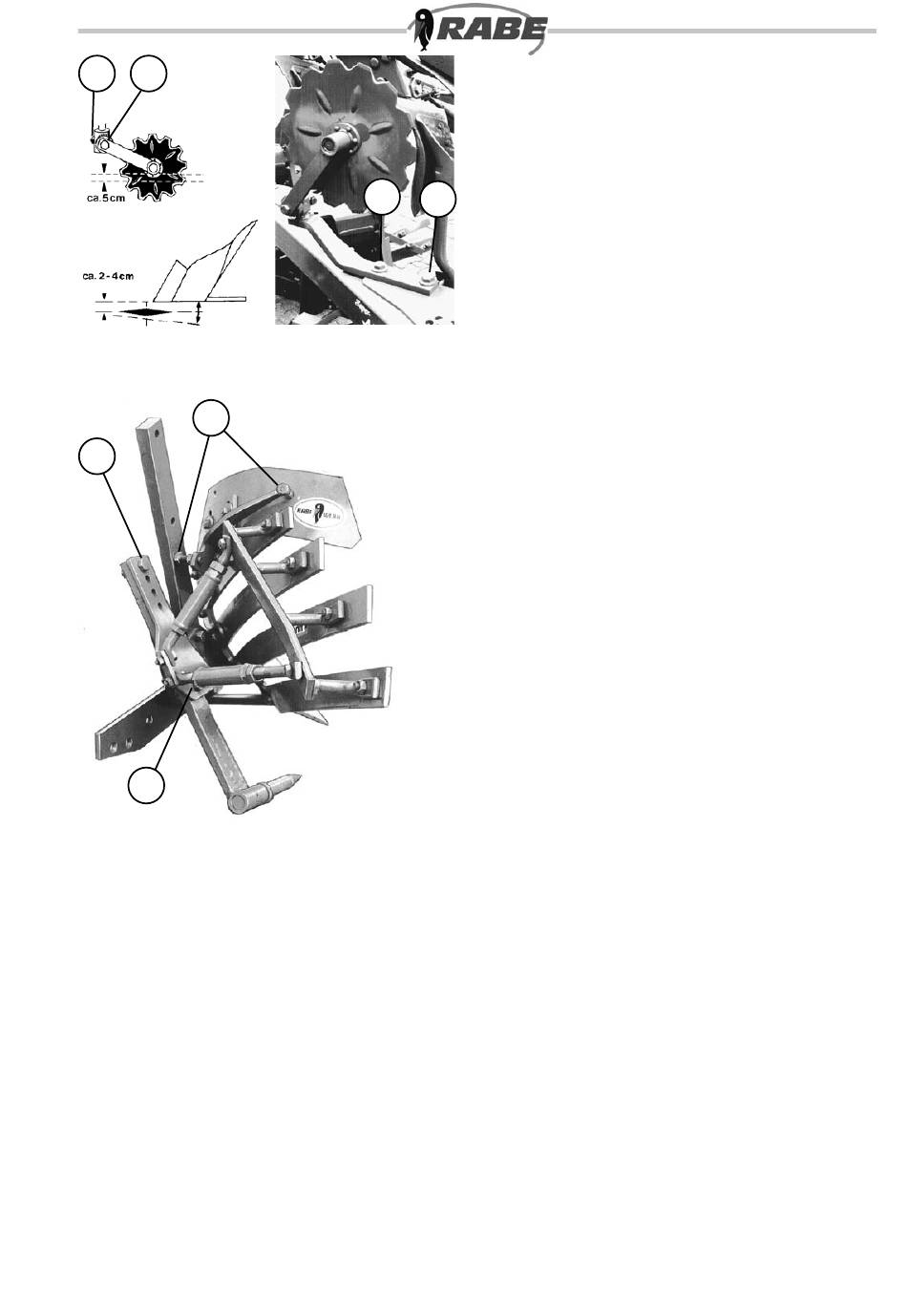

Cuchillas de disco

Limitar la profundidad de penetración de forma
que entre la caja de los cojinetes de las cuchillas
y el suelo haya una espacio libre de 5 cm aprox.
– torcer la rueda dentada (23/1).
Ajustar la distancia "del lado de la tierra" hacia el
cuerpo 2 – 4 cm aprox. basculando los brazos:
2
3
"Albatros" – aflojar los tornillos (24/2 = punto de
giro) y (24/3) (par de apriete, véase manteni-
miento).
En el anillo de ajuste (23/2) limitar el giro lateral
hacia fuera, al hacerlo comprobar que la cuchi-
lla del arado pueda oscilar en la dirección de la
marcha.
Si el arado se transporta con rueda combinada
24
en posición horizontal, los anillos de ajuste (23/2)
deben estar especialmente bien apretados.

Subsoladora

Profundidad regulable (22/2).
Protección contra sobrecarga: tornillo cizallable
M 16x50 -4.6 (22/3).
Para depositar el arado, bascular la subsoladora
hacia atrás – extraer el tornillo cizallable.
22
23 08.2009
