DGEA−...

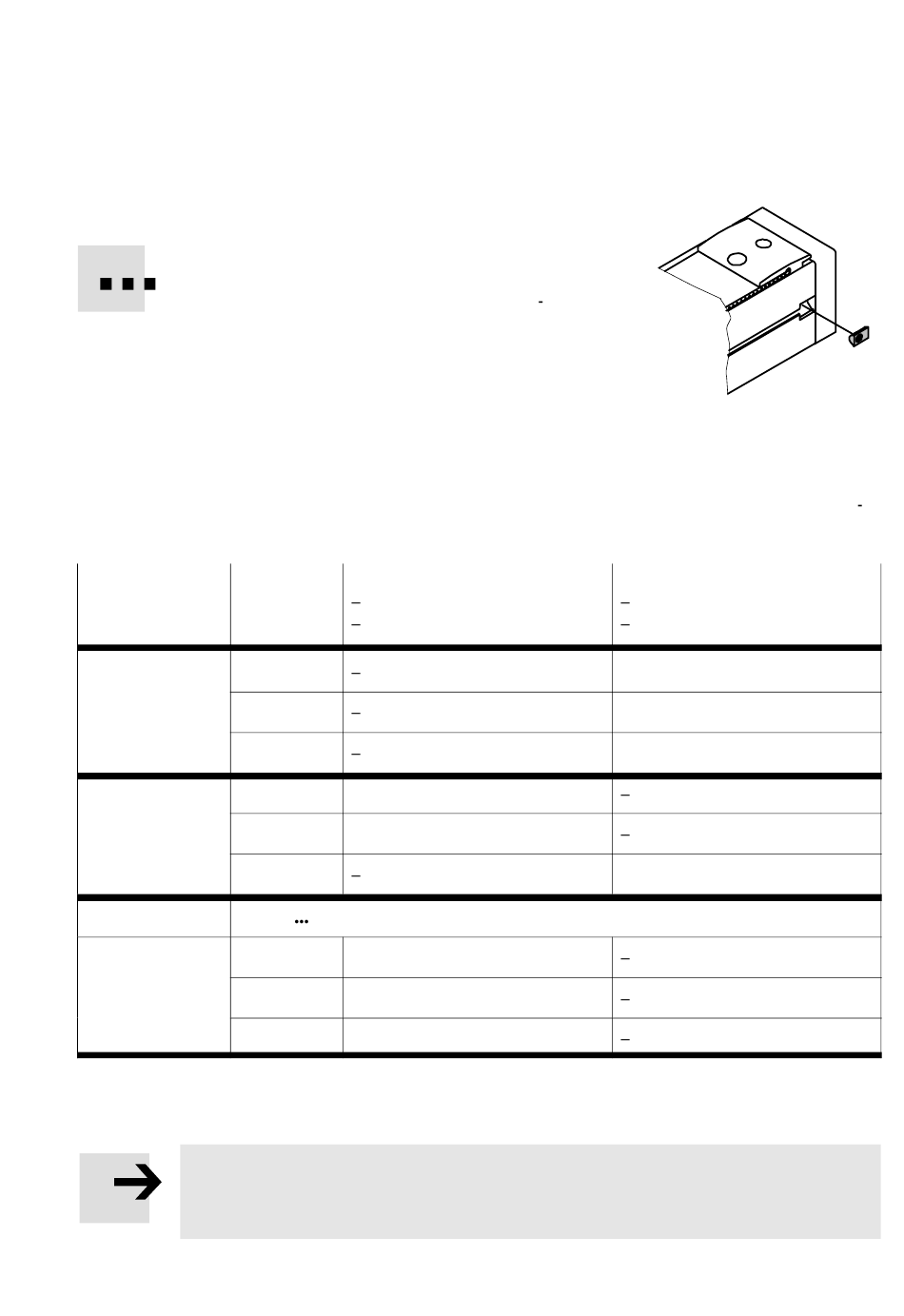

Einbau externen Zubehörs
Verwenden Sie die Nuten für den Einbau
S
externen Zubehörs.
Bei der Baugröße 18 gleiten die Nuten
steine über eine Einfräsung in die Nut.
Bei den Baugrößen 25 und 40 gleiten die
Nutensteine durch Verkippen an jeder
Stelle des Profils in die Nut.
Zur Auswahl der Motoren:
Stellen Sie sicher, dass die DGEA−... mit einem der folgenden Motortypen an
S
getrieben wird. Diese Paarung ist speziell aufeinander abgestimmt.
DGEA−...
Servomotoren 18
25
40
18
Schrittmotoren
25
40
DGEA− −G..−... (mit Winkelgetriebe)
Servomotoren 18
25
40
Bild 15
Bei Verwendung von Getrieben bei tiefen Temperaturen:
Hinweis
S Beachten Sie, dass Getriebe bis zum Erreichen der Betriebstemperatur ein
erhöhtes Leerlaufdrehmoment haben.
Festo DGEA−... 0501a Deutsch
Motor ohne Getriebe
ohne Bremse (...−AA)
mit Bremse (...−AB)
MTR−ST−87−48S−AA/AB
MTR−ST−87−48S−AA/AB
MTR−AC−55−3S−AA/AB
MTR−AC−70−3S−AA/AB
MTR−AC−100−5S−AA/AB
Bild 14
Getriebemotor
ohne Bremse (...−GA)
mit Bremse (...−GB)
MTR−AC−55−3S−GA/GB
MTR−AC−70−3S−GA/GB
MTR−AC−100−5S−GA/GB
MTR−ST−87−48S−GA/GB
j 18
