Nei modelli DGEA−... con due testate:
Fissare preferibilmente il DGEA−... sul lato
S
inferiore delle testate.
Assicurarsi che il braccio a sbalzo sia posi
S
zionato esattamente parallelamente alla
superficie di contatto. Deviazioni della
parallelità riducono la durata della guida
a ricircolo di sfere.
Allineare event. le tolleranze tra le due
testate inserendo fogli metallici o lamiere.
Ricordare che la corsa H del DGEA−...
S
dipende dalla distanza h tra le due
testate.
Festo DGEA−... 0501a Italiano
Ó Ó Ó Ó Ó Ó Ó Ó Ó
H
Ó Ó Ó Ó Ó Ó Ó Ó
h

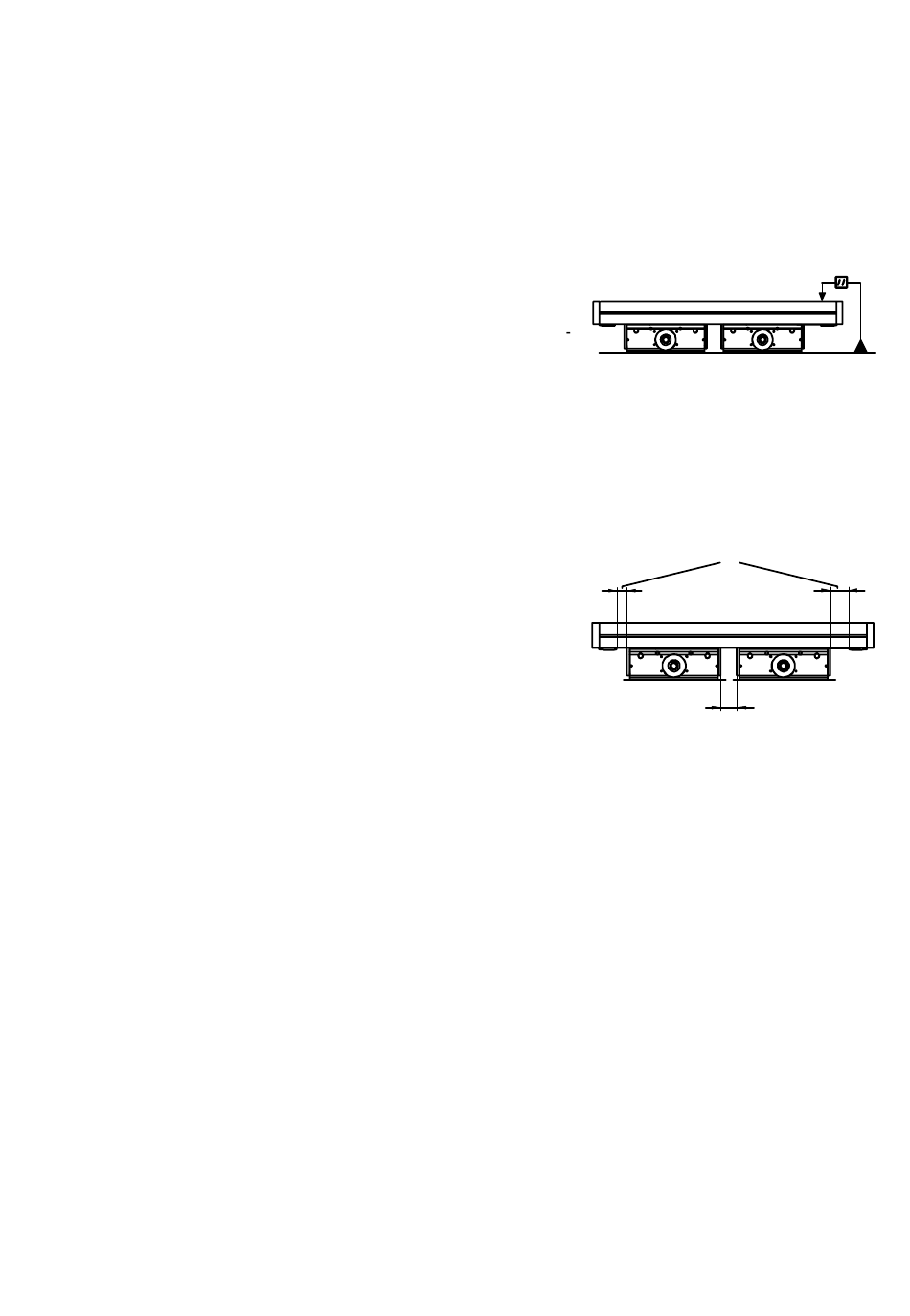

Fig. 12
