Alineación de las escobillas de paletas
de extremo
1. Gire la escobilla y la paleta fija alrededor de la placa de
extremo del tambor y localice la mínima distancia entre
el tambor y la escobilla de la paleta.
2. Marque el interior de la placa de extremo en la
ubicación que haya determinado en el paso 1.

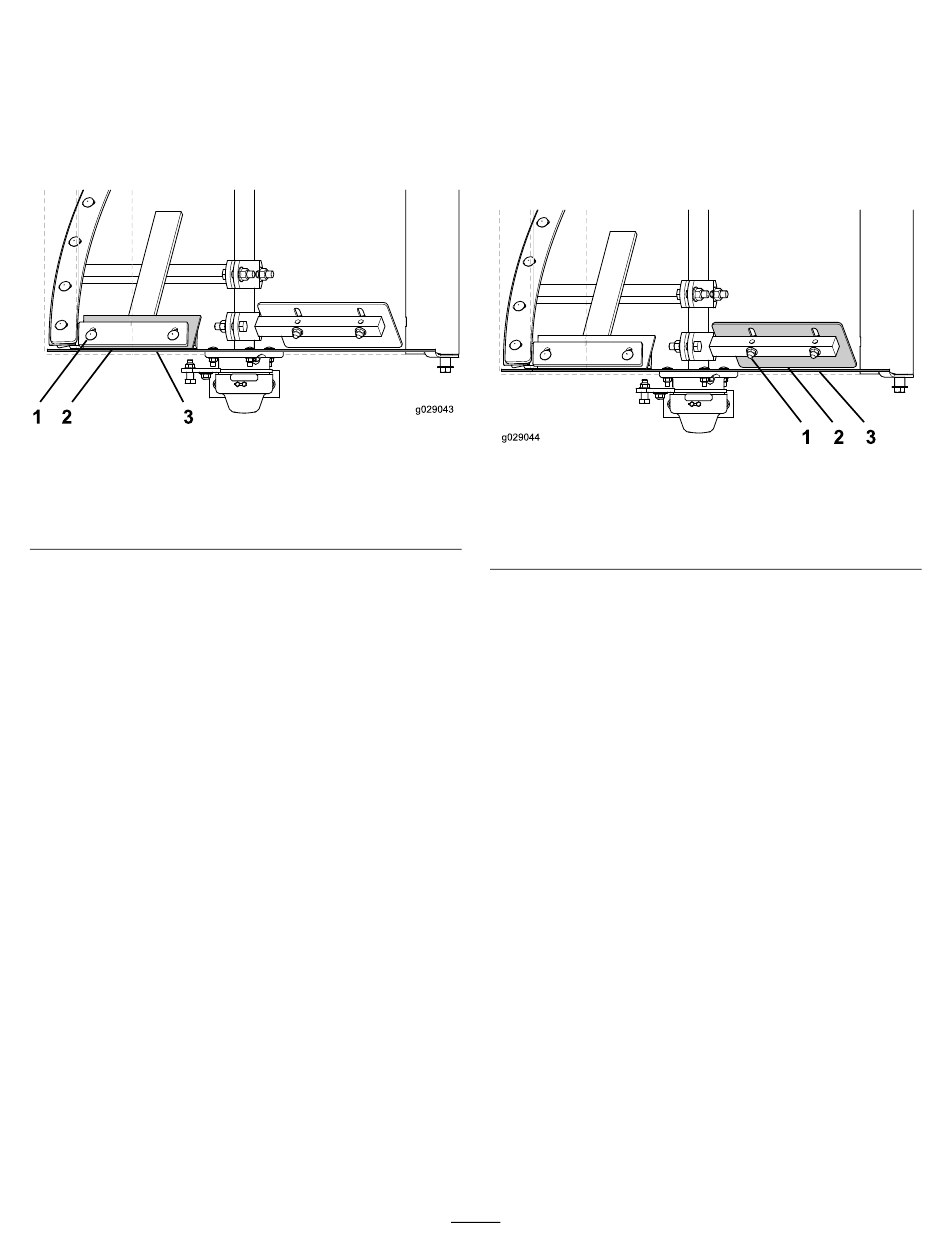

Figura 47
1. Perno de cabeza redonda
y contratuerca prensada
2. Punto de contacto más
cercano
3. Alinee la escobilla de una paleta con la marca.
4. Afloje los pernos de cabeza redonda y las contratuercas
prensadas que sujetan la hoja de la pela y la escobilla a
la paleta fija. (Figura
5. Ajuste la posición de la escobilla para que toque
ligeramente la placa de extremo sobre el largo de la
escobilla.
6. Ajuste la posición de la hoja de la paleta para que el
borde exterior de la barra sea de 3 mm a 6 mm (de 1/8"
a 1/4") desde el borde exterior de la escobilla.
7. Apriete los pernos de cabeza redonda y las tuercas de
19 a 25 N·m (14 a 18 pies-libra).
8. Repita el procedimiento para la escobilla en la placa de
extremo en el otro extremo del tambor.
3. Placa de extremo del
tambor
47)
Alineación de paletas de extremo
ajustables
1. Alinee la paleta de extremo ajustable con la marca que
haya hecho en el paso
de paletas de extremo (página
2. Afloje los pernos de cabeza redonda y las contratuercas
prensadas que sujetan la paleta de extremo ajustable a
la paleta fija. (Figura
1. Perno de cabeza redonda
y contratuerca prensada
2. Punto de contacto más
cercano
3. Ajuste la posición de la paleta de extremo ajustable para
que esté lo más cerca de la placa de extremo posible,
sobre el largo de la paleta, sin que toque la placa de
extremo cuando las paletas giren.
4. Apriete los pernos de cabeza redonda y las tuercas de
37 a 45 N·m (27 a 33 pies-libra).
5. Repita el procedimiento para la paleta de extremo
ajustable en la placa de extremo en el otro extremo
del tambor.
31
2 de Alineación de las escobillas
31).
48)
Figura 48
3. Placa de extremo del
tambor
