Instalación eléctrica
5

Indicaciones sobre el cableado

5.2 Indicaciones sobre el cableado
5.2.1 Instalación conforme a la normativa de compatibilidad electromagnética
5.2.2 Protección contra interferencias en los dispositivos de protección del motor
14
Tenga en cuenta las siguientes indicaciones.
Todos los cables, salvo el de alimentación de red, deben estar apantallados. Como
alternativa al cable apantallado, para que el cable de motor alcance los valores límite
de interferencias se puede utilizar la opción HD.. (bobina de salida).
Coloque el apantallado de la manera más directa con contacto amplio a tierra en
ambos lados. A fin de evitar bucles de corriente, es posible conectar a tierra un
extremo del apantallado a través de un condensador antiparasitario (220 nF / 50 V).
En el caso de una línea de apantallado doble, conecte a tierra el apantallado exterior en
el lado del convertidor y el apantallado interior en el otro extremo.

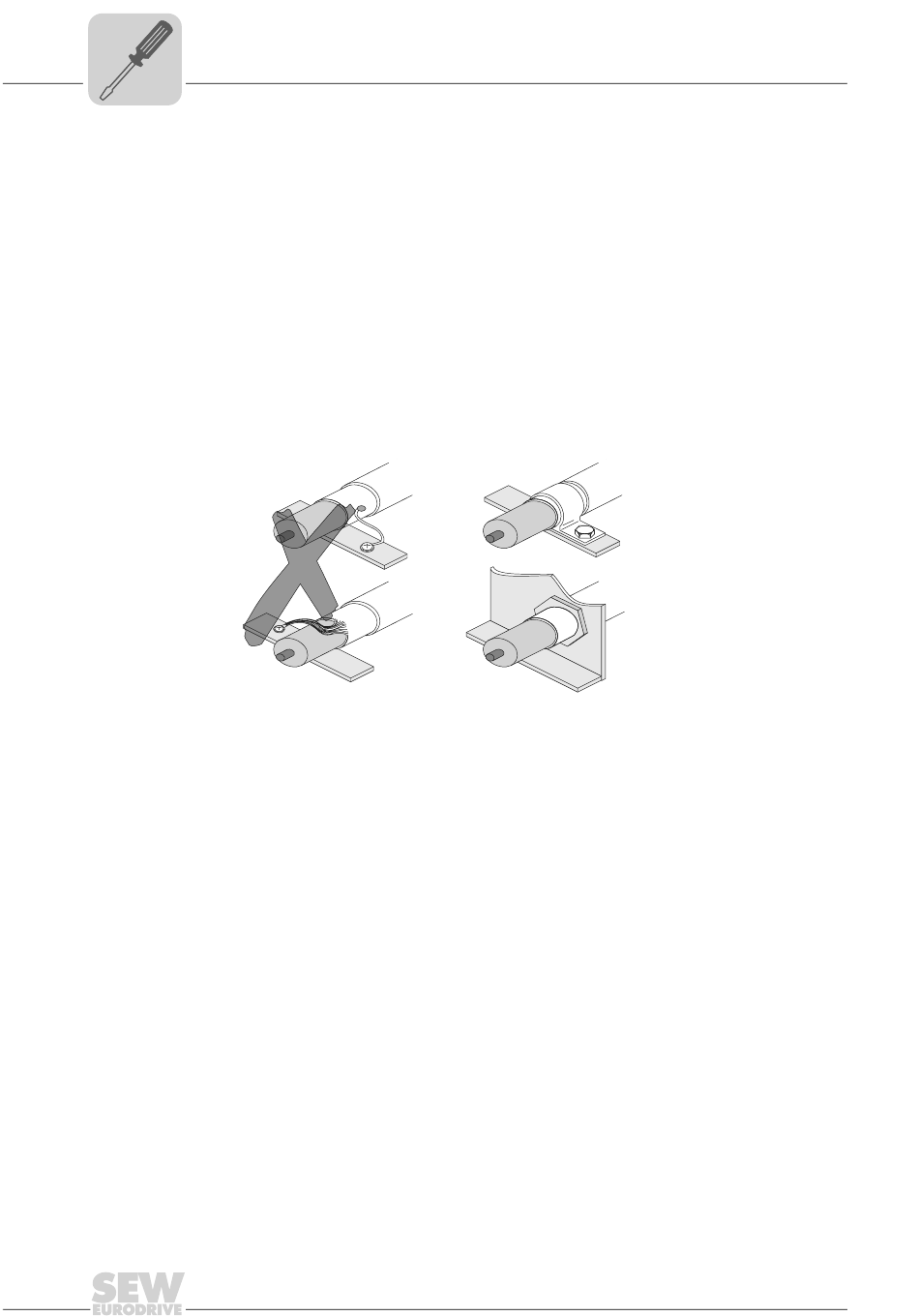

Fig. 4: Conexión correcta de apantallado con abrazadera de metal (borna de apantallado)
o prensaestopas
Para el apantallado de las líneas puede utilizar asimismo bandejas de chapa
conectadas a tierra o tubos de metal. Tienda en este caso los cables de potencia
y de control por separado.
Para obtener información detallada sobre la instalación conforme a las normas de CEM,
consulte la publicación "CEM en la técnica de accionamientos" de SEW-EURODRIVE.
Para proporcionar protección contra interferencias en los dispositivos de protección del
motor del tipo KTY u, opcionalmente, TF sólo se pueden tender los cables de
alimentación y los cables de sondas en un único cable junto con los cables de potencia
de conmutación si están apantallados por separado.
Los cables de alimentación eléctrica no apantallados no se deben tender en un único
cable junto con los conductores de potencia de conmutación.
Instrucciones de funcionamiento – Servomotores síncronos compactos CMD
00755BXX
