INSTRUCCIONES DEL KIT DE REFACCIÓN
Instrucciones del kit de refacción a 5 años
para válvulas FireLock NXT
SERIE 768 Y 769

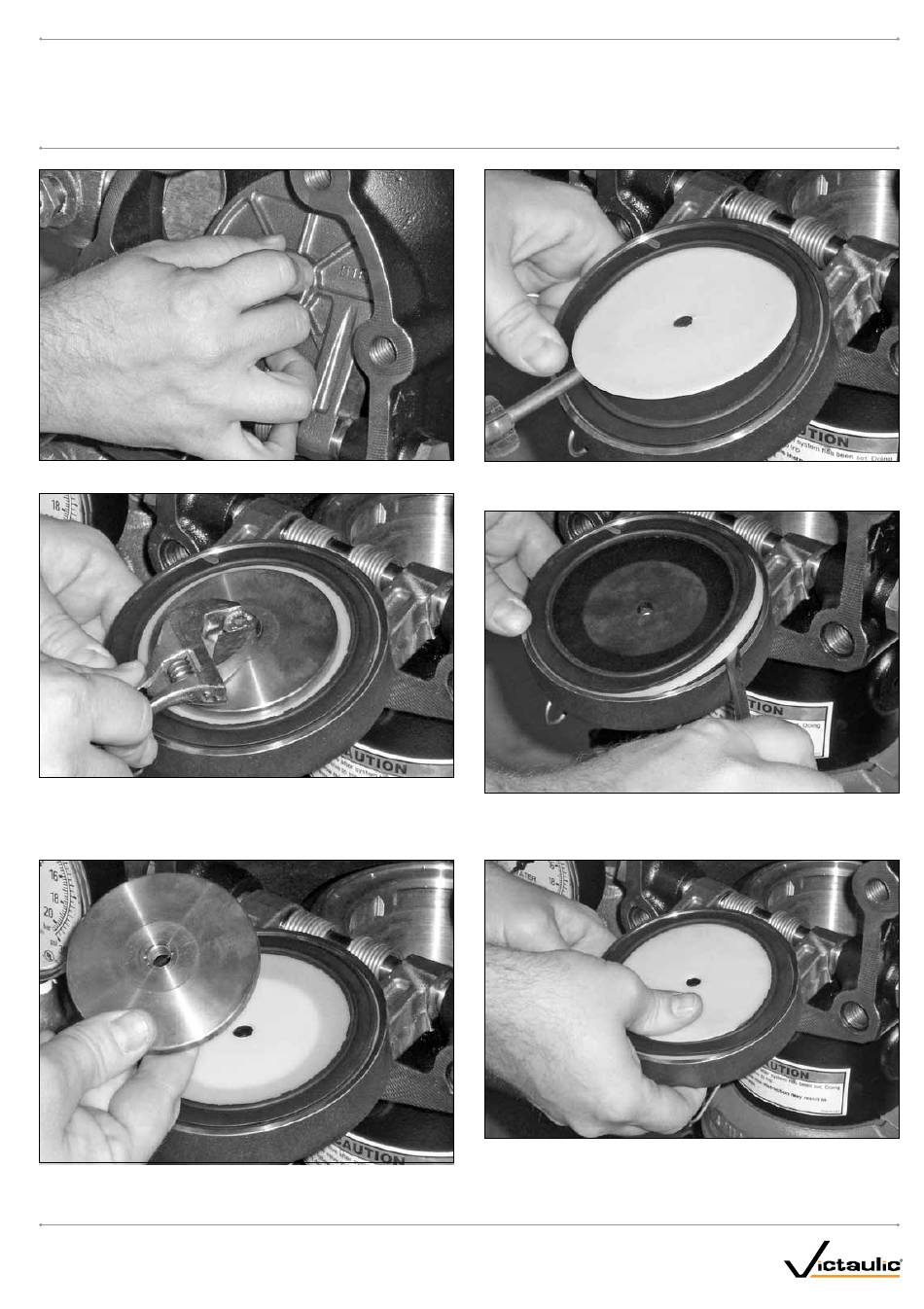

20. Revise que la clapeta se mueva libremente.
21. Haga girar la clapeta para retirarla del cuerpo de la válvula. Retire
el conjunto de sello/perno del sello de la clapeta, como se muestra
arriba. Guarde el perno del conjunto de sello para reinstalarlo.
Deseche el sello del perno.
22. Retire el anillo de retención del sello. Guarde el anillo de retención
del sello para reinstalarlo.
www.victaulic.com
VICTAULIC ES UNA MARCA REGISTRADA DE VICTAULIC COMPANY. © 2010 VICTAULIC COMPANY. TODOS LOS DERECHOS RESERVADOS. IMPRESO EN EE.UU.
REV_A
™
23. Palanquee el borde de la arandela de sello antigua desde el interior
del sello de la clapeta. Quite y deseche la arandela de sello.
24. Palanquee el sello antiguo de la clapeta, junto con el anillo
de sello, y retírelo de la clapeta. Deseche el sello de la clapeta
y el anillo de sello.
25. Con cuidado instale el sello nuevo de la clapeta (incluido en el kit)
en la clapeta. Asegúrese de que el anillo de sello encaje completo
en la clapeta.
