Raccordements électriques
4.5.8 Coffret antidéflagrant Zone 1
Modèle de boîtier : ATEX II 2G EEx d IIC T6
Modèle de convertisseur de mesures : sans protection Ex

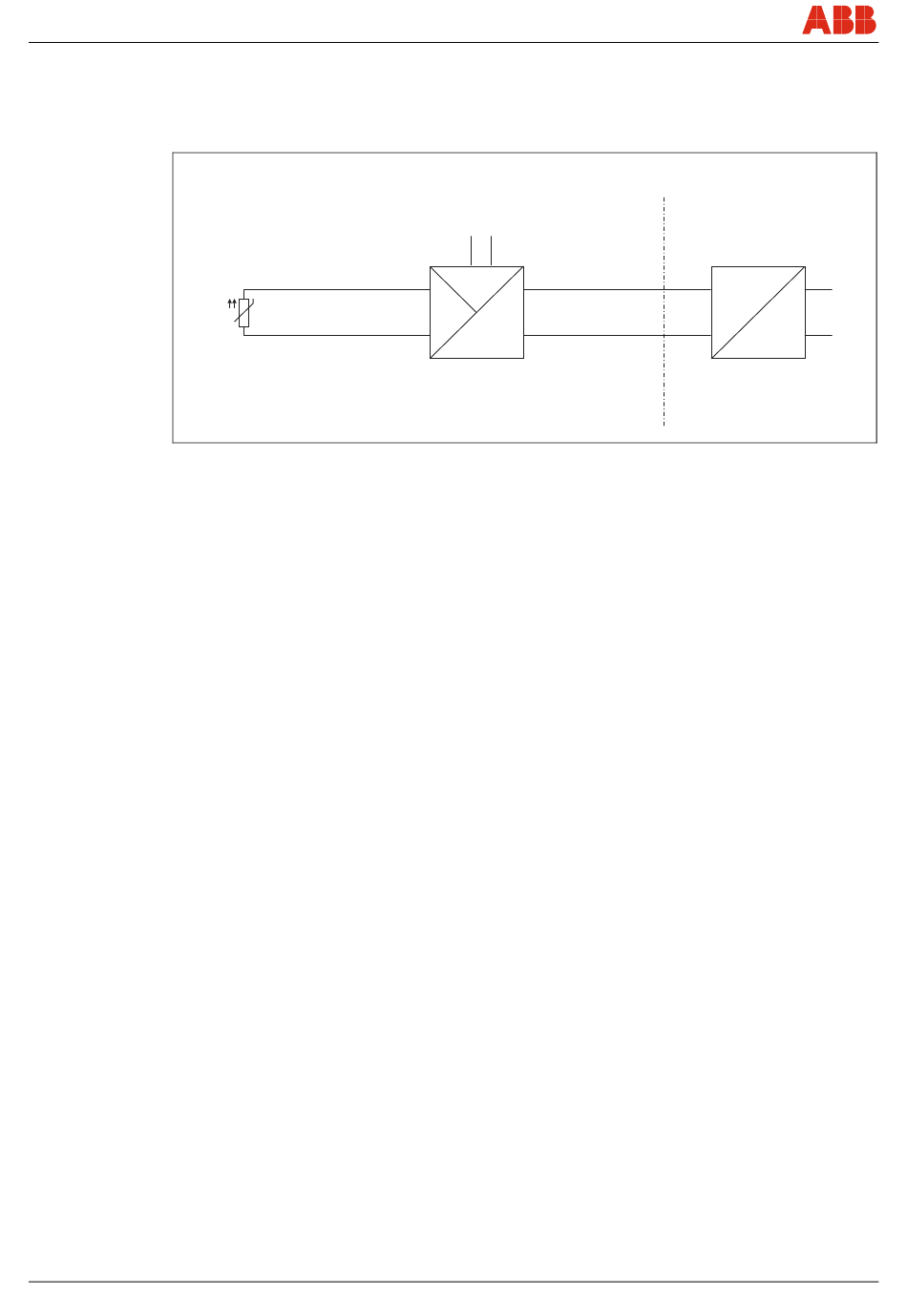

Fig. 17
A Capteur
B Convertisseur de mesures TTF300 dans
un boîtier Ex d
C Sectionneur d'alimentation
Le type de protection „Boîtier antidéflagrant" n'est assuré qu'après le montage dans les règles
d'un passe-câble à vis spécialement homologué conformément aux normes indiquées sur la
page de couverture de l'agrément PTB 99 ATEX 1144 et l'identification Ex correspondante.
28 - FR
Atmosphère Ex Zone 1
J
A
E
D
B
D Fusible, 32 mA
E Interface pour indicateur LCD
TTF300
Atmosphère sûre
C
A00132
CI/TTF300-X1
