Mantenimiento del
sistema de control
Ajuste del interruptor de
seguridad de punto muerto de
la palanca de control
1. Pare la máquina, mueva las palancas de control de
movimiento a la posición de bloqueo/punto muerto,
ponga el freno de estacionamiento y retire la llave
de contacto.
2. Afloje los pernos del panel delantero y retire el panel
(Figura 60).

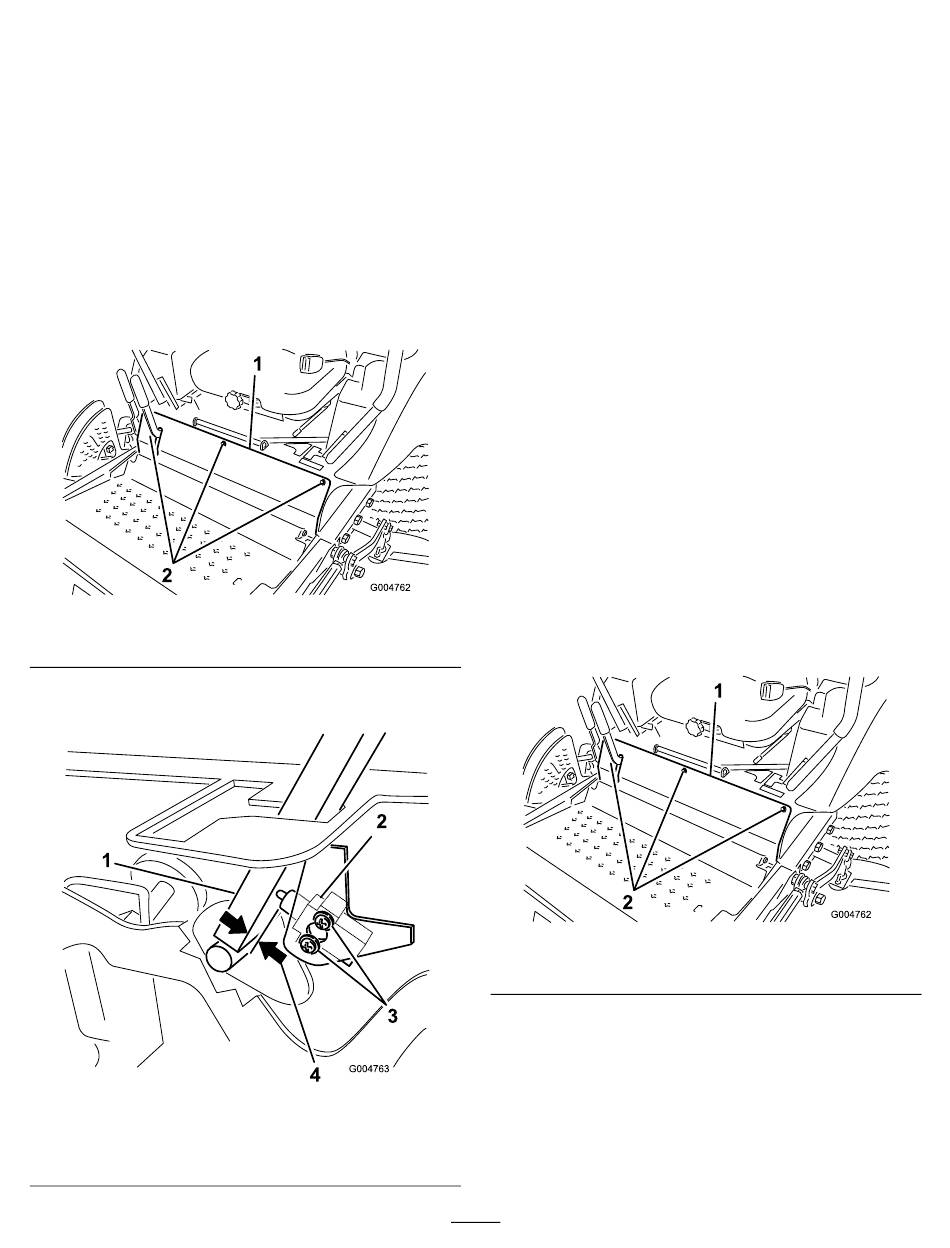

Figura 60
1. Pernos del panel delantero
3. Afloje los 2 tornillos que fijan el interruptor de
seguridad (Figura 61).
Figura 61
1. Palanca de control
2. Interruptor de seguridad
de punto muerto
3. Tornillos
4. 0,4 a 1 mm
4. Sujetando la palanca de control contra el bastidor,
mueva el interruptor hacia la palanca hasta que la
distancia entre la palanca y el cuerpo del interruptor
sea de 0,4 a 1 mm (Figura 61).
5. Afiance el interruptor.
6. Repita los pasos 3 a 5 para la otra palanca.
7. Instale el panel delantero.
Ajuste del retorno a punto
muerto de la palanca de
control
Si las palancas de control de movimiento no quedan
alineadas con las ranuras de punto muerto al salir de la
posición de marcha atrás, es necesario ajustarlas. Ajuste
por separado cada palanca, muelle y varilla.
1. Desengrane la toma de fuerza, ponga las palancas
de control de movimiento en posición de
bloqueo/punto muerto y ponga el freno de
estacionamiento.
2. Mueva la palanca del acelerador a la posición de
Lento, pare el motor, retire la llave y espere a que se
detengan todas las piezas en movimiento antes de
abandonar el puesto del operador.
3. Afloje los pernos del panel delantero y retire el panel
(Figura 62).
1. Pernos del panel delantero
4. Mueva la palanca a la posición de punto muerto,
pero no a la posición de bloqueo (Figura 64).
5. Tire hacia atrás de la palanca hasta que el pasador
(en el brazo situado encima del eje pivotante) entre
en contacto con el extremo de la ranura (empezando
justo a tensar el muelle) (Figura 63).
56
Figura 62
