Carel ir33+ VCC Guia De Inicio Rapido

+0500117ML - rel. 1.0 - 24.03.2017

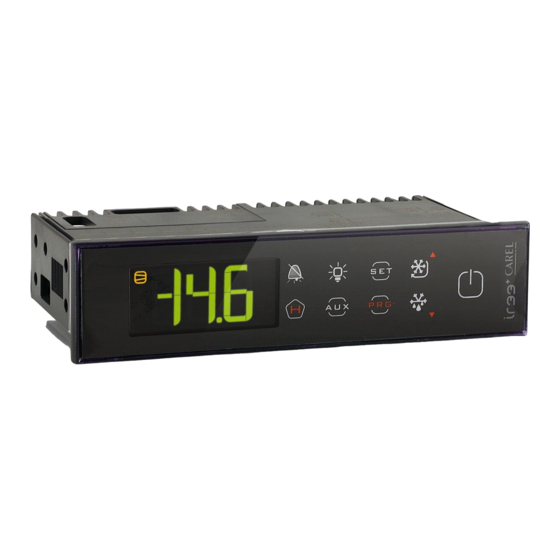

ir33+ VCC
- Electronic controller for stand-alone refrigerating units
Connessioni opzionali
IROPZ48500:
Interfaccia scheda
seriale RS485
1
2
Codici opzioni
codice descrizione codice
IROPZVCC00 Adattatore seriale per vcc PSOPZKEY00 chiave di program. parametri con
IROPZ485S0 interf. RS485 scheda seriale con riconosci- PSOPZKEYA0 chiave di program. parametri con
mento automatico della polarità +/-
PSOPZPRG00 kit programmazione chiave IROPZKEY00 chiave di program. parametri me-
Come impostare il set point
Step Azione Eff etto
Dopo 1 secondo il display visualizzerà
1
Premere per 1 sec il tasto
il valore attuale del setpoint
2 Il valore sul display aumenterà o diminuirà Impostare il valore desiderato
Premere il tasto o
Il controllore visualizzerà nuovamente la
3
Premere il tasto
temperatura letta dalle sonde
Un altro modo di cambiare il setpoint è modifi care il parametro "St" (vedi tabelle successive)
Come accedere e modifi care i parametri
tipo "F" (FREQUENTI, non protetti da password)
tipo "C" (CONFIGURAZIONE, protetti da password)
Step Azione Eff etto
Dopo 3 secondi il display visualizzerà il
1
Premere per più 3 sec il tasto
primo parametro, "0" (Password)
Dopo 3 secondi il display visualizzerà il
1a Premere per più 3 sec il tasto
+
primo parametro, "0" (Password)
Il valore sul display aumenterà o
2
Premere il tasto o
diminuirà
3 Il display visualizzerà "St" (Stepoint) E' il valore attuale del Setpoint
Premere il tasto
Il display scorrerà la lista dei param.
4 tipo "C" se avete impostato la password
Premere il tasto o
=22 o tipo "F" in caso contrario
Il display visualizzerà il valore del
5
Premere il tasto
parametro selezionato
Il valore sul display aumenterà o
6
Premere il tasto o
diminuirà
Il display tornerà a visualizzare il
7
Premere il tasto
nome del parametro
8 Ripetere gli step 4, 5, 6 e 7 per tutti i parametri richiesti
Il controllore visualizzerà nuova-
9
Premere per 5 s il tasto
mente la temp. letta dalle sonde
Per entrambi gli accessi (parametri tipo "F" e tipo "C") è prevista un'uscita automatica per time-out (dopo 1 min in
cui non viene premuto alcun tasto della tastiera), che non aggiorna i parametri.
Accesso ai parametri suddivisi per blocchi funzionali (permette all'utente di scorrere la lista
parametri a blocchi)
Una volta ottenuto l'accesso ai parametri di tipo "F" o "C" (vedi tabelle precedenti)
Step Azione Eff etto
Il display visualizzerà il nome del
1 blocco funzionale a cui appartiene
Premere il tasto
il parametro
Il display visualizzerà il nome degli
2
Premere il tasto o
altri blocchi funzionali
Il display visualizzerà il nome
3 del primo parametro del blocco
Premere il tasto
funzionale selezionato
Ripristino allarmi a reset manuale
È possibile resettare tutti gli allarmi a ripristino manuale premendo insieme i tasti
Sbrinamento manuale
Oltre allo sbrinamento automatico è possibile attivare uno sbrinamento manuale, se esistono le condizioni di tem-
peratura, premendo il tasto per 5 s.
Funzione HACCP
ir33+ è conforme alle normative HACCP in quanto permette il monitoraggio della temperatura del cibo conservato.
Allarme "HA"= superamento soglia massima: vengono memorizzati fi no a tre eventi HA (HA, HA1, HA2) rispettiva-
mente dal più recente (HA) al più vecchio (HA2) e una segnalazione HAn che visualizza il n.ro di eventi HA intervenuti.
Allarme "HF"= mancata tensione per più di 1 minuto e superamento soglia massima AH: vengono memorizzati
fi no a tre eventi HF (HF, HF1, HF2) rispettivamente dal più recente (HF) al più vecchio (HF2) e una segnalazione HFn
che visualizza il numero di eventi HF intervenuti.
Settaggio allarme HA/HF: parametro AH (soglia di alta temp.); Ad e Htd (Ad + Htd = ritardo allarme HACCP).
Visualizzazione dei dettagli: premere il tasto per accedere ai parametri HA o HF e scorrere con i tasti
Cancellazione allarmi HACCP: premere in qualsiasi momento per 5 s dall'interno del menù il tasto
un messaggio "res" indicherà l'avvenuta cancellazione dell'allarme attivo.
Per cancellare anche gli allarmi memorizzati premere per 5 s la combinazione dei tasti:
Ciclo continuo
Per attivare la funzione di ciclo continuo premere contemporaneamente i tasti
tutto il funzionamento in ciclo continuo, il compressore continuerà a funzionare e si fermerà per time-out ciclo o per
raggiungimento della temperatura minima prevista (AL = soglia di allarme di minima temperatura).
Settaggio ciclo continuo: parametro "cc" (durata ciclo continuo): "cc"= 0 mai attivo; parametro "c6" (esclusione
allarme dopo ciclo continuo): esclude o ritarda l'allarme di bassa al termine del ciclo continuo.
Procedura di impostazione dei parametri di default
Per impostare i parametri di default del controllo si procede in questo modo:
• Se "Hdn" = 0:
1: togliere tensione allo strumento;
2: ridare tensione allo strumento tenendo premuto il tasto fi no alla comparsa del messaggio "Std" sul display.
Nota: i valori di default vengono impostati solo per i parametri visibili (C e F). Per maggiori dettagli vedere la
tabella Riepilogo parametri di funzionamento.
• Se "Hdn" < > 0:
1: togliere tensione allo strumento;
2: ridare tensione allo strumento tenendo premuto il tasto fi no alla comparsa del valore bn0;
3: selezionare il set di parametri di Default, tra 0 e "Hdn" che si vuole impostare per mezzo dei tasti
4: premere il tasto fi no alla comparsa del messaggio "Std" sul display.
Funzione alimentazione tramite batteria (Battery Backup) - (*)
La funzione Battery Backup garantisce l'alimentazione temporanea del controllo in caso di mancanza di tensione
di alimentazione. E' necessario disporre del sistema EVBAT00600.
(*) solo per modelli IRB1*
Optional connections
IROPZKEY**:
Chiave di programmazione
IROPZVCC00
Adattatore seriale per VCC
Option codes
descrizione code description
IROPZVCC00 Serial adapter for VCC
batterie 12 V
IROPZ485S0 RS485 serial board interface with auto-
alimentatore esterno 230 Vac matic recognition of the polarity +/-
PSOPZPRG00 programming key kit
moria estesa con batterie 12 V
How to set the set point (desired temperature value)
Signifi cato Step Action
E' il setpoint di regolazione al
1
Press for 1 second
momento attivo
2
Press o
Il set point è modifi cato e
3
Press
salvato
Another way of changing the set point is to set parameter "St" (see the tables below)
How to access and set parameters
type "F" (FREQUENT, not protected by password)
type "C" (CONFIGURATION, password protected)
Signifi cato Step Action
Accesso ai soli parametri
1
tipo "F" Press for 3 seconds plus
Accesso ai soli parametri
1a
tipo "C" Press +
Inserire la passw. "22" per acce-
dere ai parametri "C", o qualsiasi
2
Press or
altro valore per gli "F"
3
Press
Selezionare il parametro
desiderato
4
E' il valore attuale del
Press or
parametro
Impostare il valore desiderato
5
Press
ATT.: l'aggiornamento dei
6
parametri non è ancora attivo
Press or
ATT. solo ora tutti i parametri
7
Press
saranno aggiornati
8 Repeat steps 2, 3, 4 & 5 for all parameters required
9
Press for 5 seconds
For both types of access (type "F" and type "C") there is a timeout (no button on the keypad pressed for 1 min),
the procedure is ended without saving the parameter.
Accessing the parameters divided by functional blocks (allows the user to scroll the list of
Signifi cato parameters in blocks)
Esempio 'CMP' per i parametri
Once having accessed the type "F" or "C" parameters (see tables above)
riguardanti il compressore, ' d EF' per i
Step Action
parametri riguardanti il sbrinamento
1
Press
Esempio 'Fan' per i parametri
riguardanti i ventilatori
2
Press or
Esempio "F0" per 'Fan'
3
Press
Alarms with manual reset
The alarms with manual reset can be reset by pressing the
e per più di 3 s.
Manual defrost
As well as the automatic defrost function, a manual defrost can be enabled, if the temperature conditions allow,
by pressing the button for more than 5 s.
HACCP function
ir33+ is compliant with the HACCP standards in force since it allows the monitoring of the temperature of the
stored food.
"HA" alarm = exceeded maximum threshold: up to three HA events are saved (HA, HA1, HA2) respectively
from the more recent (HA) to the oldest (HA2) and a HAn signal that displays the number of occurred HA events.
"HF" alarm = power failure lasting over a minute and exceeded AH maximum threshold: up to three HF
events are saved (HF, HF1, HF2) respectively from the more recent (HF) to the oldest (HF2) and a HFn signal that
displays the number of occurred HF events.
HA/HF alarm setting: AH parameter (high temp. threshold); Ad and Htd (Ad+Htd = HACCP alarm activation delay).
Display of the details: access to HA or HF parameters pressing the
o .
to glance over.
HACCP alarm erasing: press the
e ,
the alarm have been deleted. To cancel the saved alarms press the
+ + .
Continuous cycle
Pressing the buttons
e per più di 3 s. Durante
ring operation in continuous cycle, the compressor continues to operate for the time ' c c' and it stops when reaches
the ' c c' time out or the minimum temperature envisaged (AL = minimum temperature alarm threshold).
Continuous cycle setting: "cc" parameter (continuous cycle duration): "cc" = 0 never active; "c6" parameter (bypas-
sing the alarm after the continuous cycle): "cc" = 0 never active; it avoids or delays the low temperature alarm after
the continuous cycle.
Procedure for setting the default parameter values
To set the default parameter values on the controller, proceed as follows:
• If "Hdn" = 0:
1: switch the instrument off ;
2: switch the instrument back on, holding the
Note: the default values are only set for the visible parameters (C and F). For further details see table "Summary
of operating parameters".
• If "Hdn" < > 0:
1: switch the instrument off ;
2: switch the instrument back on, holding the
e ;
3: select the set of default parameters, between 0 and "Hdn", using the
4: press the button until the message "Std" is shown on the display.
Battery Backup function (Battery Backup)*
The Battery Backup function provides temporary power supply of the controller in the event of a power outage. It
requires the EVBAT00600 system.
(*) only for IRB1* models
IROPZ48500 IROPZKEY**
Serial board interface RS485 Programming key
1
2
IROPZVCC00
VCC serial adapter
code description
PSOPZKEY00 parameter programmin key with 12V
batteries
PSOPZKEYA0 parameter programming key external
230 Vac power supply
IROPZKEY00 parameter programming key, extended
memory with 12V batteries
Eff ect Meaning
After 1 second the display will show the This the currently active control
current set point set point
The value on the display will increase or decrease Set the desired value
The controller will show the temp.read by the
The set point is modifi ed and saved
probes again
Eff ect Meaning
After 3 seconds the display will show Access only to type "F"
the 1st parameter, "0" (Password) parameters
After 3 seconds the display will show Access only to type "C"
for 3 seconds plus
the 1st parameter, "0" (Password) parameters
Enter the password "22" to
The value on the display will increase access the type "C" par. or
or decrease. whatever diff erent value for
the type "F" parameters.
This is the current value of
The display will show "St" (Setpoint)
the Setpoint
If the passw. set is 22 the display will
scroll the list of type "C" parameters
Set the desired value
(CONFIGURATION) otherwise the list
of type "F" parameters (FREQUENT)
The display will show the parameter This is the current value of
name the parameter
The value on the display will increase
Set the desired value
or decrease
The display will show the parameter IMPORTANT: parameters not
name again yet saved
The controller will display the tem- IMP.: only now have all the
perature read by the probes again parameters been updated
Eff ect Meaning
The display will show the name of the fun- Example 'CMP' for the compressor pa-
ctional block that the parameter belongs to rameters, ' d EF' for the defrost parameters
The display will show the name of the
Example 'Fan' for the fan parameters
other functional blocks
The display will show the name of the fi rst
Example "F0" for 'Fan'
parameter in the functional block selected
and for more than 3 s.
button and use or
and buttons for more than 5 seconds, the message 'res' indicates that
+ + buttons for more than 5 seconds.
and simultaneously for more than 3 s enables the continuous cycle function. Du-
button until the message "Std" is shown on the display.
button until the value bn0 is shown on the display;
and buttons;
Connections optionelle
1
2
Codes des options
code description
IROPZVCC00 Adaptateur série VCC
IROPZ485S0 carte interface RS485 avec reconaissance
automatique de la polarité +/-
PSOPZPRG00 kit programmation clef
Comment confi gurer la valeur de consigne
Éta. Action Eff et
1 sec. après l'écran affi chera la valeur
1
Appuyer pendant 1 sec sur touche
actuelle de la valeur de consigne
La valeur sur l'écran augmentera ou
2
Appuyer sur la touche ou
diminuera
Le contrôleur affi chera de nouveau la
3
Appuyer sur la touche
température lue par les sondes
L'autre manière de changer la valeur de consigne est de modifi er le paramètre "St" (voir tableaux suivants)
Comment accéder et modifi er les paramètres:
passe) - de type "C" (CONFIGURATION, protégée par mot de passe)
Éta. Action Eff et
3 sec. après l' é cran affi chera le
1
Appuyer pendant 3 sec sur touche
premier paramètre, "0" (mot passe)
Appuyer pendant + 3 sec sur touche
3 sec. après l' é cran affi chera le
1a
premier paramètre, "0" (mot passe)
+
La valeur sur l' é cran augmentera ou
2
Appuyer sur la touche ou
diminuera
L' é cran affi chera la valeur du "St"
3
Appuyer sur la touche
(Setpoint)
Sur l' é cran défi lera la liste des pa-
ramètres type "C" (CONFIGURATION)
4
Appuyer sur la touche ou
cela défi nissée le mot de passe = 22
ou autrement de type "F"
L' é cran affi chera la valeur du
5 Appuyer sur la touche SET
paramètre sélectionné
La valeur sur l' é cran augmentera ou
6
Appuyer sur la touche ou
diminuera
L'écran affi chera de nouveau le
7
Appuyer sur la touche
nom du paramètre
8 Répéter les étapes 2, 3, 4 et 5 pour tous les paramètres requis
Le contrôleur affi chera de nouveau
7
Appuyer pendant 5 sec sur la touche
la température lue par les sondes
Pour les deux accès (paramètres type "F" et type "C") est prévue une sortie automatique pour time-out (après
n'avoir appuyé sur aucune touche pendant 1 min), qui ne met pas à jour les paramètres.
Accès aux paramètres divisés en blocs fonctionnels (cela permet à l'utilisateur de faire défi ler la
liste des paramètres par blocs) -
Une fois obtenu l'accès aux paramètres de type "F" ou "C" (voir tabl.précédents)
Éta. Action Eff et
L'écran affi chera le nom du bloc
1 fonctionnel auquel appartient le
Appuyer sur la touche
paramètre
L'écran affi chera le nom des autres
2
Appuyer sur touche ou
blocs fonctionnels
L'écran affi chera le nom du premier
3
Appuyer sur la touche
param. du bloc fonctionnel sélectionné
Réinitialisation des alarmes par remise à zéro manuelle:
manuellement en appuyant en même temps sur les touches
Dégivrage manuel:
Outre le dégivrage automatique, on peut activer un dégivrage manuel si les conditions de
températures sont favorables en appuyant sur la touche
Fonction HACCP:
ir33+ est conforme aux réglementations HACCP étant donné qu'il permet la supervision de la
température des aliments conservés.
Alarme "HA"= dépassement du seuil maximum: en outre, on peut mémoriser jusqu'à trois évènements HA
(HA, HA1, HA2) respectivement du plus récent (HA) au plus ancien (HA2) ainsi qu'une signalisation HAn qui affi che
le nombre d' é vènements HA intervenus.
Alarme "HF"= manque tension pendant plus d'1 minute et dépassement du seuil maximum AH: en outre,
on peut mémoriser jusqu'à trois évènements HF (HF, HF1, HF2) respectivement du plus récent (HF) au plus ancien
(HF2) et ainsi qu'une signalisation HFn qui affi che le nombre d' é vènements HF intervenus.
Programmation de l'alarme HA/HF: par. AH (seuil de temp. élevée); Ad et Htd (Ad + Htd = retard alarme HACCP).
Affi chage des détails: appuyer sur la touche pour accéder aux paramètres HA ou HF et faire défi ler avec les
touches ou . Eff acement des alarmes HACCP: appuyer sur les touches
buttons
et à n'importe quel moment pendant plus de 5 s, un message "res" indiquera l' e ff acement eff ectif de l'alarme active.
Pour eff acer les alarmes mémorisées également, appuyer sur ces trois touches:
de 5 s.
Cycle continu:
Pour activer la fonction de cycle continu, appuyer en même temps sur les touches
de 3 s. durant le fonctionnement en cycle continu, le compresseur fonctionne pendant toute la durée prévue et il
s'arrêtera en attente du cycle ou parce que la température minimale prévue a été atteinte (AL = seuil d'alarme de
température minimale). Réglage du cycle continu: paramètre "cc" (durée du cycle continu): "cc"= 0 jamais actif;
paramètre "c6" (exclusion de l'alarme après un cycle continu). exclut ou retarde l'alarme de basse température à la
fi n du cycle continu.
Procédure de programmation des paramètres de défaut
Procéder de la façon suivante pour programmer les paramètres de défaut du contrôle:
• Si "Hdn" = 0:
1: couper la tension à l'instrument;
2: redonner de la tension à l'instrument en maintenant enfoncée la touche
s'affi che sur l' é cran. Remarque: les valeurs de défaut sont programmées seulement pour les paramètres visibles (C
et F). Pour plus de détails, consulter le tableau-résumé des paramètres de fonctionnement.
• Si "Hdn" < > 0:
1: couper la tension à l'instrument;
2: redonner de la tension à l'instrument en maintenant enfoncée la touche
3: sélectionner le set de paramètres de Défaut, entre 0 et "Hdn" que l' o n veut programmer à l'aide des touches
et ;
4: appuyer sur la touche jusqu'à ce que le message "Std" ne s'affi che sur l' é cran.
Fonction alimentation par batterie (Battery Backup)*
La fonction Battery Backup garantit l'alimentation temporaire du dispositif de contrôle en cas de coupure de
courant. Il est nécessaire de disposer du système EVBAT00600.
(*) uniquement pour les modèles IRB1*
IROPZ48500 IROPZKEY**
Interface carte sérielle RS485 Clé de programmation
IROPZVCC00
Adaptateur série VCC
code description
PSOPZKEY00 clef de programmation paramètres
avec batteries 12 V
PSOPZKEYA0 clef de programmation paramètres
avec aliment. externe 230 Vca
IROPZKEY00 clef de programmation paramètres,
mémoire étendue avec batteries 12 V
Signifi cation
C'est la valeur de consigne
active à ce moment-là
Confi gurer la valeur
souhaitée
La valeur de consigne est
modifi ée et sauvegardée
de type "F" (FRÉQUENTS, non protégés par mot de
Signifi cation
Accès aux paramètres type "F"
Accès aux paramètres type "C"
Saisir le mot de passe "22"
pour accéder aux param. "C",
ou toute autre valeur pour
accéder aux paramètres "F"
C'est la valeur actuelle du
paramètre Setpoint
Sélectionner le paramètre
souhaité
C' e st la valeur actuelle du
paramètre
Confi gurer la valeur souhaitée
ATT.: la mise à jour des para-
mètres n'est pas encore active
ATT.: maintenant tous les
paramètres seront mis à jour
Signifi cation
Exemple "CMP" pour les par. con-
cernant le compresseur, "dEF" pour
les par. concernant le dégivrage
Exemple 'Fan' pour les paramètres
concernant les ventilateurs
Exemple "F0" pour 'Fan'
On peut remettre à 0 toutes les alarmes
and pendant plus de 3 s.
pendant 5 s.
et à l'intérieur du menu
+ + pendant plus
et pendant plus
jusqu'à ce que le message "Std" ne
jusqu'à ce que la valeur bn0 ne s'affi che;
