Art. 5714KC
7
2
6
3

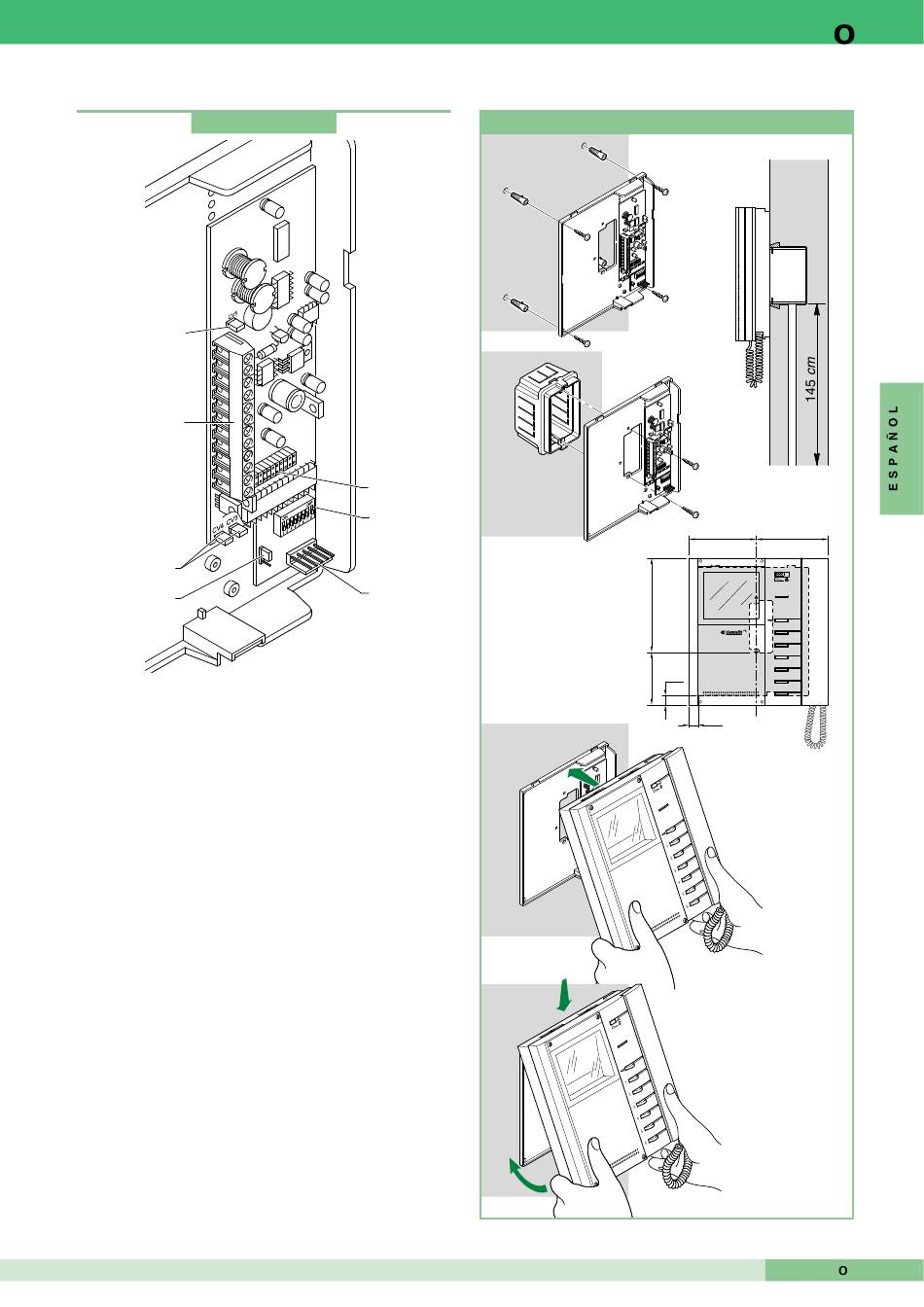

Soporte de fijación del monitor
El soporte de fijación art. 5714KC permite instalar el monitor a la
pared o mediante la base para sobremesa art. 5712 (para más
información, véase página 53, 54).
Características técnicas
Dimensiones: 170 x 200 x 28 mm.
1. Conector soporte-monitor.
2. Regleta de conexiones para la instalación:
+ - Bornes para la conexión con el art. 1205/B o 1212/B
L L Bornes de conexión a la línea Bus.
CFP CFP Entrada para llamada desde el rellano.
P1 C1 Contactos para pulsador 1, destinado a diferentes usos.
Para obtener un contacto normalmente abierto (24 V - 100
mA máx.) quitar los puentes CV3 y CV4.
+S -S Bornes para el dispositivo de repetición de llamada.
+LED -LED Bornes de entrada LED para diferentes usos (sólo
monitor Bravo).
3. JP1 Puente para programar el soporte como principal o
secundario (véase pág. 63).
4. CN1 Conector para tarjetas opcionales art. 5733 o 5734. (sólo
monitor Bravo).
5. S1 Microinterruptores para programar el código de usuario.
6. CV3 CV4 Puente para liberar el pulsador 1 (contacto
normalmente abierto de 24 V y 100 mA como máximo).
7. CV5 Puente para el cierre del vídeo.
Instalación del monitor de superficie art. 5702
1
5
4
2
MT KIT 1
5
CV
DI P
V 3
4 C
C V
5
CV
DI P
V 3
4 C
C V
cm 10,2
cm 14,4
cm 1,4
cm 8,1
cm 1,4
5
CV
DI P
V 3
4 C
C V
1
C V
5
C V
2
C V
7
1
C V
C V
6
C V
3
4
C V
cm 11
1
2
3
4
5
6
53
MT KIT 1
