HUNTER-PRO 32 Sistema de Alarma Contra Intrusión - Manual de Instalación
Conectando una resistencia EOL a un Detector PIR NO (Normalmente Abierto)
PIR (NO)
10K ¼W
Zona

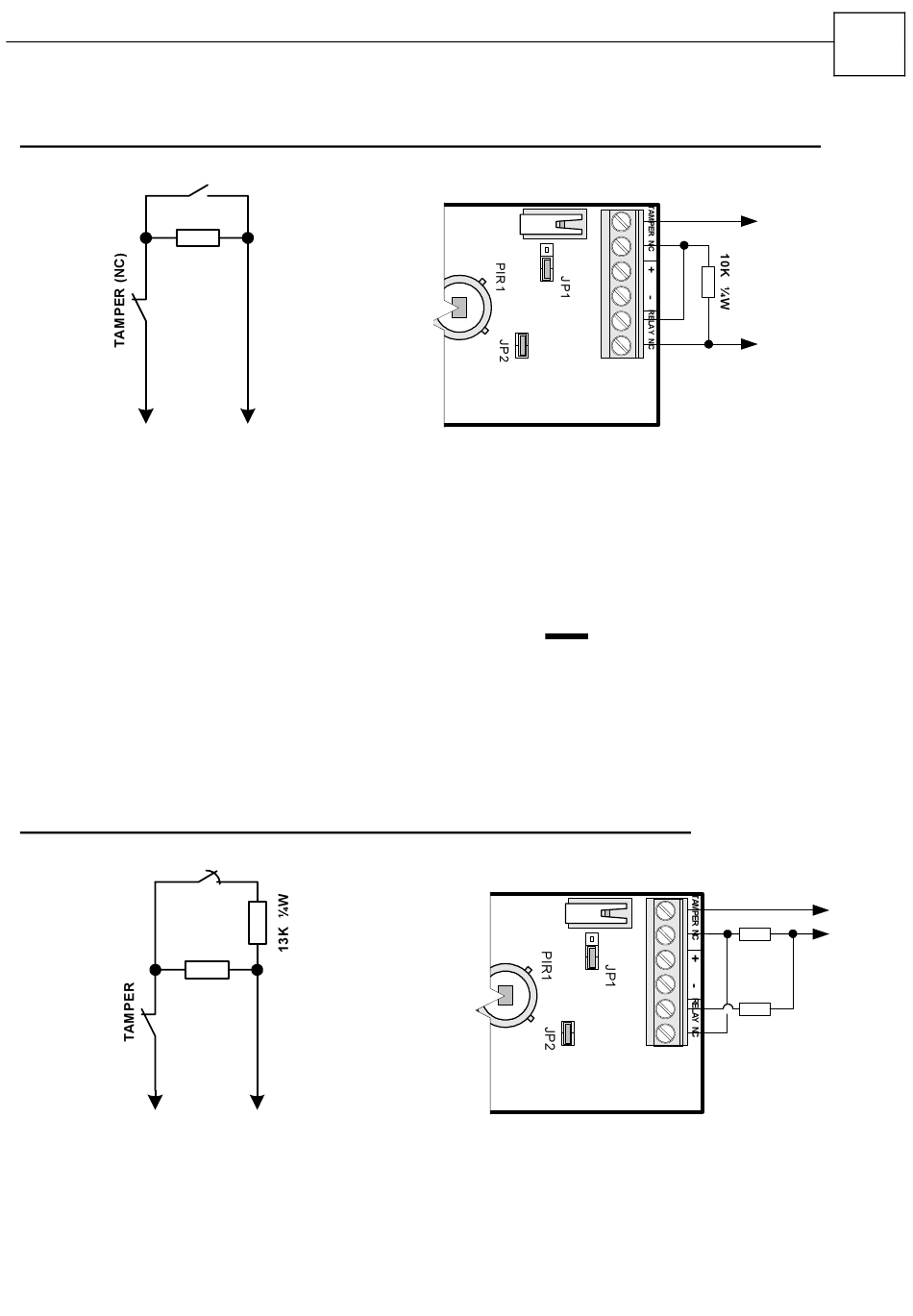

Diagrama eléctrico de una
resistencia EOL conectado a un
detector NO

3.2.4 Conectando un Detector utilizando dos resistencias EOL

Cuando conecte un PIR con dos resistencias EOL, no hay diferencia si el detector es
tipo NO ó NC. La única diferencia en la conexión es el TAMPER dependiendo de si este
es tipo NO ó NC.
Conecte un detector (ej.: DEFENDER) con dos resistencias EOL de acuerdo a los
diagramas mostrados a continuación.
Dos resistencias EOL con un PIR (NC ó NO) & Tamper (NC)
PIR (NC)
10K ¼W
Zona
Diagrama eléctrico de dos resistencias
EOL conectadas a un detector NC y
TAMPER (NC)
(-)
Una resistencia EOL en serie con el relay y el TAMPER
(-)
2 resistencias EOL conectadas a un TAMPER
(NC) en serie a la salida del relay
23
Zona
Común
Zona
10K ¼W
Común
13K ¼W
