Capítulo 2 Descripción de las piezas — Suministro de energía y sección de montaje de accesorios

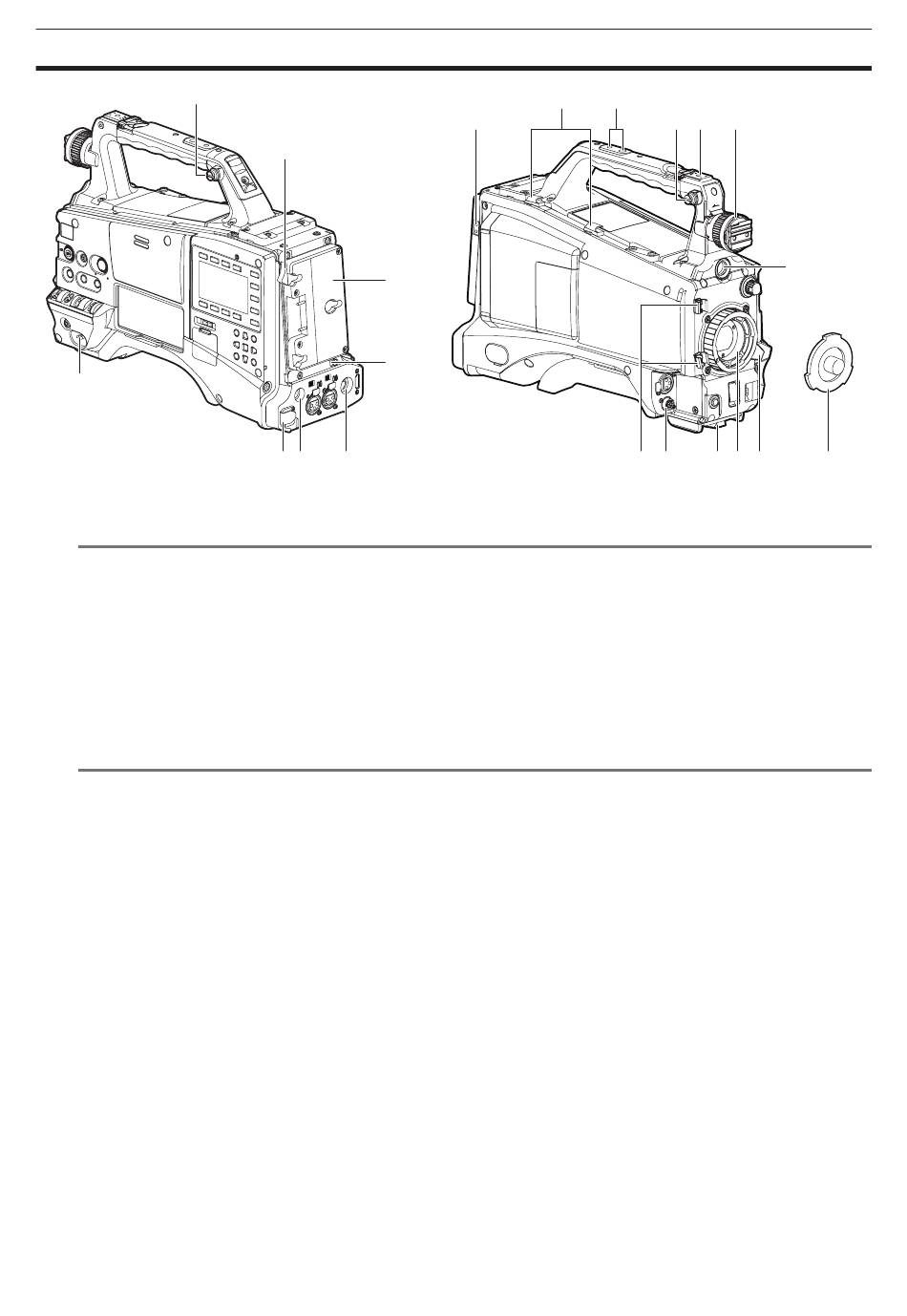

Suministro de energía y sección de montaje de accesorios
11
1
1 Interruptor <POWER> (página 53)
Active/desactive la alimentación.
@
NOTA
t Incluso cuando el interruptor <POWER> se fija en la posición <OFF>, la cámara no se desconecta de la alimentación principal.
2 Palanca de liberación de la batería (página 27)
Empuje hacia abajo esta palanca de liberación de la batería para liberarla.
3 Soporte de la batería (página 27)
Monte la batería Anton/Bauer.
4 Interruptor de control de luz (página 27)
5 Terminal <DC IN> (página 28)
Este es el terminal de entrada del suministro de alimentación de CC externo. Conéctelo al suministro de alimentación de CC externo.
6 Terminal <DC OUT> (página 40)
Este es el terminal de salida de 12 V de CC. Proporciona una corriente máxima de 1,5 A.
@
NOTA
t Al conectar el equipo externo a este terminal, compruebe primero las polaridades de la conexión. De lo contrario podría ocasionar un
funcionamiento incorrecto.
7 Terminal <REMOTE> (páginas 186, 188)
Conecte la unidad de control remoto AJ-RC10G (opcional) para controlar a distancia algunas funciones. Para obtener más información, consulte
"Conexión a la unidad de control remoto (AJ-RC10G)" (página 186).
Conecte la unidad de control de extensión AG-EC4G (opcional) para controlar a distancia algunas funciones. Para obtener más información,
consulte "Conexión a la unidad de control de extensión (AG-EC4G)" (página 188).
8 Terminal de salida de luz
Conecte la Ultralight 2 de Anton/Bauer (opcional) o una luz de vídeo equivalente de 50 W o inferior.
El nivel de carga de la batería cae repentinamente cuando la luz está iluminada. Al usar la luz, se recomienda el uso de una batería de 90 Wh o
más.
9 Soportes de cable
Usados para sujetar en su sitio los cables de la luz y del micrófono.
10 Orificios de montaje de accesorios
Instale los accesorios. Utilícelos solamente para instalar los accesorios.
f Tamaño del agujero de montaje
- 1/4-20 UNC (longitud del tornillo 10 mm o menor)
- 3/8-16 UNC (longitud del tornillo 10 mm o menor)
11 Enganche de la correa para el hombro (página 38)
Adjunte la correa para el hombro.
12 Zapata de la luz
Adjunte la luz del vídeo.
Tamaño del agujero de montaje
f 1/4-20 UNC (longitud del tornillo 6 mm o menor)
13 Anillo de posicionamiento izquierda/derecha del visor
Para ajustar la posición izquierda/derecha del visor, afloje este anillo y deslice el visor hacia la izquierda o derecha para ajustarlo a una posición
fácil de ver. Apriete el anillo para fijar el visor en su lugar tras ajustarlo.
2
3
4
5 6
7
– 14 –
9
10
8
15
11
12
13
14
16
17
18
19
20
