For complete installation and update information, refer to the following documents at www.dell.com/support: Table 1. S3048-ON Documents Information Documentation Hardware installation and power- Dell Networking S3048-Open up instructions Networking (ON) Installation Guide Software configuration Dell Networking Configuration Guide for the S3048-Open Networking (ON)

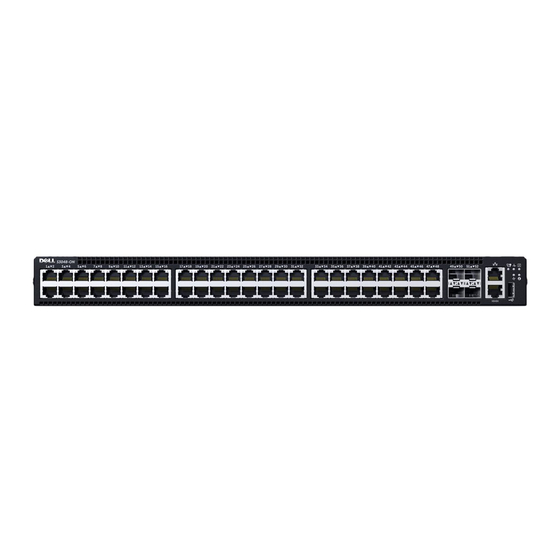

Install the Chassis To install the S3048–Open Networking (ON) system, Dell Networking recommends completing the installation procedures in the order presented here.
CAUTION: Always wear an electrostatic discharge (ESD)-preventive wrist or heel ground strap when handling the S3048–ON and its components. As with all electrical devices of this type, take all necessary safety precautions to prevent injury when installing this system. ESD damage can occur if components are mishandled. CAUTION: The S3048–ON contains two power cords.
19" wide, EIA-310-E-compliant rack (four-post, two-post, or threaded methods). The Dell ReadyRails™ system is provided for 1U front-rack and two-post installations. The ReadyRails system includes two separately packaged rail assemblies and two rails that are shipped attached to the sides of the switch.
Página 10
Refer to item 3 in the following figure. Figure 1. 1U Tool-less Configuration Two-Post Flush-Mount Configuration To install the Dell ReadyRails system using the two-post flush-mount configuration, follow these steps. For this configuration, remove the castings from the front side of each ReadyRails assembly.
Página 11
Repeat this procedure for the second rail. Figure 2. Two-Post Flush-Mount Configuration Two-Post Center-Mount Configuration To install the Dell ReadyRails system using the two-post center-mount configuration, follow these steps. Slide the plunger bracket rearward until it clicks into place and secure the bracket to the front post flange with two user-supplied screws.
Página 12
Figure 3. Two-Post Center-Mount Configuration Four-Post Threaded Configuration To install the Dell ReadyRails system using the four-post threaded configuration, follow these steps. For this configuration, remove the flange ear castings from each end of the ReadyRails assemblies. Use a Torx driver to remove the two screws from each flange ear and remove each casting.
Página 13
Figure 4. Four-Post Threaded Configuration Install the S3048-ON System You can mount the system in the 1U front-rack or 1U two-post (flush and center) configurations. The following is an example of a front-rack configuration. For the 1U two-post (flush and center) configurations, slide the system into the rails in the same manner as the four-post configurations.
Página 14
Figure 5. Attaching the Switch Rails After you have installed both switch rails, line them up on the previously mounted Ready-Rails and slide the switch in until it is flush with front of rack. About 3 inches before you fully insert your system, the rail locking feature engages to keep the switch from inadvertently sliding out of the rack and falling.
The S3048–ON requires one M4x0.7 screw for attaching a ground cable to the chassis. To properly ground the chassis, Dell Networking recommends a 6 AWG one- hole lug, #10 hole size, 63" spacing. The one-hole lug must be a UL- recognized, crimp-type lug.
Cut the ground cable to the desired length. The cable length must facilitate the proper operation of fault interrupt circuits. Dell Networking recommends using the shortest cable route allowable. Attach the one-hole lug to the chassis using an M4x0.7 screw with a captive internal tooth lock washer, as shown.
WARNING: Although the switch can run on one PSU, Dell Networking highly recommends using two PSUs for full redundancy and additional cooling. To avoid overheating when the switch is running with only a single PSU, Dell Networking recommends using PSU1 (on the left) and covering the second PSU slot opening (PSU2) with a blank plate.
Figure 8. Install the AC Power Supply Unit Switch slot Attach the power cables from the switch PSU to the external power source. NOTE: The system is powered-up as soon as you connect the power cord between the system and the power source. Repeat steps 1 through 3 for the second PSU.
Supply Power and Power Up the System Supply power to the S3048–ON after the chassis is mounted in a rack or cabinet. Dell Networking recommends re-inspecting your system prior to powering up. Verify that: • The equipment is properly secured to the rack.
Página 20
• The input circuits are correctly sized for the loads and that you use sufficient overcurrent protection devices. • All protective covers are in place. NOTE: A country/region-specific AC power cable is included in the shipping container for powering up an AC power supply. You must order all other power cables separately.
regularly. Any unusual environmental circumstance at the site that causes an increase in temperature and/or particulate matter in the air might affect performance (for example, new equipment installation). After Installing the S3048–ON After you have securely installed and powered on the S3048-ON, to configure your system, refer to your ONIE-compatible operating system documentation.
Dell Networking OS To initially configure the Dell Networking operating system (OS), use the following sections. NOTE: This chapter applies ONLY if you already have the Dell Networking OS installed on your system from the factory. If you are installing a third-party OS, refer to your third-party OS documentation.
Telnet password Navigating CLI Modes The Dell Networking OS prompt changes to indicate the CLI mode. You must move linearly through the command modes, except for the end command which takes you directly to EXEC Privilege mode and the exit command which moves you up one command mode level.
RJ-45 Pinout RJ-45 Pinout DB-9 Pin Signal Default Configuration When you install the Dell Networking OS onto your S3048–ON system, it is not configured when you power up for the first time (except for the default host name, which is Dell).
EXEC mode. Configuring a Host Name The host name appears in the prompt. The default host name is Dell. Host names must start with a letter, end with a letter or digit, and must have characters, letters, digits, and hyphens in the string.
Accessing the System Remotely You can configure the S3048–ON system to be accessed remotely by Telnet. The system has a dedicated management port and a management routing table that is separate from the IP routing table. Configure an IP address for the management port (Configuring the Management Port IP Address).
(DES)-encryption method. • enable secret — stores the password in the running/startup configuration using a stronger, MD5-encryption method. Dell Networking recommends using the enable secret password. • Create a password to access EXEC Privilege mode. CONFIGURATION mode...
Página 29
After you create a VLAN, assign interfaces in Layer 2 mode to the VLAN to activate the VLAN. To view the configured VLANs, use the show vlan command in EXEC Privilege mode. Assigning Interfaces to a VLAN You can only assign interfaces in Layer 2 mode to a VLAN using the tagged and untagged commands.
Página 30
Move untagged interfaces. Access INTERFACE VLAN mode of the VLAN to which you want to assign the interface. CONFIGURATION mode interface vlan vlan-id Configure an interface as untagged. INTERFACE mode untagged <interface type> interface <interface type> — Enter the following keywords and slot/port or number information: •...
ip address ip-address mask [secondary] Connect the S3048–ON to the Network After you have completed the hardware installation and software configuration for the S3048–ON system, connect to your company network by following your company’s cabling requirements.
Este documento ha sido diseñado como una Guía de introducción para poner sistemas nuevos en funcionamiento y listos para la configuración. Para obtener información completa sobre la instalación y actualización, consulte los documentos siguientes en www.dell.com/support: Tabla 6. Documentos del S3048-ON Información Documentación...
Instalación del chasis Para instalar el sistema S3048–Open Networking (ON), Dell Networking recomienda que complete los procedimientos de instalación en el orden que se señala aquí. NOTA: Maneje siempre el sistema y sus componentes con cuidado. No...
NOTA: Para conseguir una correcta ventilación, coloque el chasis S3048–ON en un bastidor para equipos (o gabinete) con un mínimo de 5 pulgadas (12,7 cm) de espacio libre alrededor de las rejillas de ventilación. Los intervalos de temperatura ambiente aceptables se muestran en la sección Especificaciones técnicas en Parámetros medioambientales.
19 pulg. de amplitud, compatible con EIA-310-E- (métodos de cuatro postes, dos postes o con rosca). El sistema Dell ReadyRails™ se proporciona para instalaciones de dos postes y un bastidor frontal de 1U. El sistema ReadyRails incluye dos ensamblajes de rieles empaquetados por separado y dos rieles que se envían fijados a los...
Configuración sin herramientas de 1U (orificio cuadrado de cuatro postes u orificio redondo sin rosca) Para instalar el sistema Dell ReadyRails utilizando la configuración sin herramientas de 1U, siga estos pasos. Con las orejetas de brida de ReadyRails hacia afuera, coloque un riel entre el poste vertical izquierdo y derecho.
Ilustración 1. Configuración sin herramientas de 1U Configuración de montaje a ras de dos postes Para instalar el sistema Dell ReadyRails utilizando la configuración del montaje a ras de dos postes, siga estos pasos. Para esta configuración, debe extraer las piezas fundidas de la parte frontal de cada ensamblaje ReadyRails.
Ilustración 2. Configuración de montaje a ras de dos postes Configuración de montaje central de dos postes Para instalar el sistema Dell ReadyRails utilizando la configuración del montaje central de dos postes, siga estos pasos. Deslice el soporte del pistón hacia atrás hasta que encaje en su lugar y fije el soporte a la brida del poste frontal con dos tornillos proporcionados por el usuario.
Ilustración 3. Configuración de montaje central de dos postes Configuración con rosca de cuatro postes Para instalar el sistema Dell ReadyRails utilizando la configuración con rosca de cuatro postes, siga estos pasos. Para esta configuración, debe extraer las piezas fundidas de la orejeta de la brida de cada extremo de los ensamblajes ReadyRails.
Ilustración 4. Configuración con rosca de cuatro postes Instalación del sistema S3048-ON Puede montar el sistema en las configuraciones del bastidor frontal de 1 unidad o de dos postes de 1 unidad (a ras y central). Lo siguiente es un ejemplo de una configuración de un bastidor frontal.
Página 45
Ilustración 5. Fijación de los rieles del conmutador Después de haber instalado de ambos rieles del conmutador, alinéelos a los Ready-Rails montados previamente y deslice el conmutador hasta que esté nivelado con la parte frontal del bastidor. Alrededor de 3 pulgadas antes de que su sistema quede encajado completamente, la función de sujeción del riel evita que el conmutador se deslice involuntariamente fuera del bastidor y que se caiga.
El S3048-ON requiere un tornillo M4x0.7 para conectar un cable de toma a tierra al chasis. Para conectar adecuadamente el chasis a tierra, Dell Networking recomienda una orejeta de un solo orificio 6 AWG , un tamaño de orificio de #10 y una separación de 63 pulgadas.
• El S3048-ON se envía con una fuente alimentación. Dell recomienda la adquisición de una segunda fuente de alimentación. • La PSU se desliza suavemente dentro de la ranura. No introduzca a la fuerza una PSU en una ranura ya que esto puede dañar la PSU o el chasis...
Página 48
Para evitar el sobrecalentamiento cuando el conmutador se ejecuta con una sola PSU, Dell Networking recomienda el uso de la PSU1 (a la izquierda) y que se cubra la abertura de la ranura de la segunda PSU (PSU2) con una placa de relleno.
Página 49
Ilustración 8. Instale la unidad del sistema de alimentación de CA la PSU Ranura del conmutador Conecte los cables de alimentación de la PSU del conmutador a la fuente de alimentación externa. NOTA: El sistema se enciende tan pronto como conecte el cable de alimentación entre el sistema y la fuente de alimentación.
El S3048-ON cuenta con cuatro puertos ópticos de factor de forma pequeño conectables plus (SFP +). Para obtener una lista de los puertos ópticos compatibles, consulte la hoja de datos de S3048-ON en www.dell.com o póngase en contacto con su representante Dell Networking. PRECAUCIÓN: Pueden producirse daños por descarga electrostática (ESD) si no se utilizan bien los componentes.
Suministro de alimentación y encendido del sistema Proporcione alimentación a S3048–ON después de montar el chasis en un bastidor o gabinete. Dell Networking recomienda que se vuelva a inspeccionar el sistema antes de encenderlo. Compruebe que: • El equipo esté correctamente fijado al bastidor.
El conmutador se enciende tan pronto como el cable se conecta entre el S3048–ON y la fuente de alimentación; no existe un interruptor de encendido o apagado. Ventiladores Los módulos de ventilador y las fuentes de alimentación del ventilador integradas son de intercambio activo si va a instalar una segunda fuente de alimentación (redundante).
NOTA: Este capítulo se aplica SOLAMENTE si ya tiene el sistema operativo Dell Networking instalado en el sistema de fábrica. Si va a instalar un sistema operativo de terceros, consulte la documentación del sistema operativo de terceros.
Contraseña de Telnet Navegación por los modos de la CLI El SO Dell Networking solicita cambios para indicar el modo de la CLI. Debe desplazarse linealmente por los modos de comandos, con la excepción del comando end, que le lleva directamente al modo EXEC Privilege (Privilegios de ejecución);...
NOTA: Debe tener una contraseña configurada en una línea del terminal virtual antes de poder establecer una conexión de tipo Telnet con el sistema S3048-ON. Por lo tanto, use una conexión de consola al conectarse al sistema por primera vez. Antes de comenzar este procedimiento, asegúrese de tener un programa de emulación de terminal instalado en su PC.
RJ-45 RJ-45 Configuración predeterminada Cuando instala el sistema operativo Dell Networking en su sistema S3048-ON no está configurado cuando se enciende por primera vez (excepto el nombre de host predeterminado, que es Dell). Debe configurar el sistema mediante la CLI.
Configuración de un nombre de host El nombre de host aparece en el símbolo del sistema. El nombre de host predeterminado es Dell. Los nombres de host deben empezar con una letra, finalizar con una letra o dígito y deben tener caracteres, letras, dígitos y guiones en la cadena.
interface ManagementEthernet slot/port Asigne una dirección IP a la interfaz. Modo INTERFACE (INTERFAZ) ip address ip-address/mask Habilite la interfaz. Modo INTERFACE (INTERFAZ) no shutdown Configuración de la ruta de administración Defina una ruta desde S3048–ON a la red desde donde acceder a S3048–ON de manera remota.
• Habilitar secreto: guarda la contraseña en la configuración en ejecución/ inicio mediante un método de cifrado MD5 más fuerte. Dell Networking recomienda utilizar la contraseña enable secret. • Cree una contraseña para acceder al modo EXEC Privilege (Privilegios de ejecución).
Para ver las VLAN configuradas, utilice el comando show vlan en el modo EXEC Privilege (Privilegios de ejecución). Asignación de interfaces a una VLAN Solo puede asignar las interfaces del modo de Capa 2 a una red VLAN utilizando los comandos tagged y untagged. Para colocar una interfaz en el modo Capa 2, utilice el comando switchport.
Mover interfaces sin etiquetar. Acceda al modo INTERFACE VLAN (VLAN DE INTERFAZ) de la VLAN a la que desee asignar la interfaz. Modo CONFIGURATION (CONFIGURACIÓN) interface vlan vlan-id Configure una interfaz como no etiquetada. Modo INTERFACE (INTERFAZ) untagged <interface type> interface <interface type>: introduzca las siguientes palabras clave y la información o el número de ranura/puerto (slot/port): •...
• Acceda al modo INTERFACE VLAN (VLAN de INTERFAZ) de la VLAN a la que desea asignar la dirección IP a continuación, se configura una dirección IP y una máscara en la interfaz. Modo INTERFACE (INTERFAZ) ip address ip-address mask [secondary] Conexión de S3048–ON a la red Una vez finalizada la instalación del hardware y la configuración del software para el sistema S3048–ON, puede conectarse a la red de su empresa...
Ce document a été conçu en tant que Guide de mise en route pour vous aider à lancer vos nouveaux systèmes et à les préparer à la configuration. Pour obtenir des informations complètes sur l’installation et la configuration, consultez les documents suivants à l’adresse www.dell.com/support : Tableau 11. Documents du S3048-ON Informations...
à l'intérieur du châssis, conduisant à un dysfonctionnement du système. Installer le châssis Pour installer le système S3048–Open Networking (ON), Dell Networking vous recommande d’effectuer les procédures d’installation dans l’ordre présenté ici. REMARQUE : manipulez toujours le système et ses composants avec précaution.
REMARQUE : pour une ventilation adéquate, placez le châssis S3048– ON dans un rack (ou une armoire) d’équipement avec un espacement d’au moins 12,7 cm (5 pouces) autour des fentes d’aération. Les plages de température ambiante acceptables sont répertoriées dans la section Spécifications techniques sous Paramètres environnementaux.
à la norme EIA-310-E, de 19 pouces de largeur. Le système Dell ReadyRails™ est conçu pour les installations rack avant 1U et les installations à deux montants. Le système ReadyRails comprend deux ensembles de rails emballés séparément et deux rails qui sont expédiés attachés aux côtés du commutateur.
Configuration 1U sans outils (trou carré quatre montants ou trou rond non chaîné) Installation du système Dell ReadyRails sans outils à l’aide de la configuration 1U, procédez comme suit. Avec les oreilles de collerettes de ReadyRails faisant face à l’extérieur, placez un rail entre les montants verticaux de gauche et de droite.
Página 71
Figure 1. Configuration 1U sans outils Configuration de niveau à deux montants Pour installer le système Dell ReadyRails en configuration de niveau à deux montants, procédez comme suit. Pour cette configuration, retirez les moulages du côté avant de chaque ensemble ReadyRails. Reportez-vous à l’élément 1 dans la figure suivante.
Página 72
Figure 2. Configuration de niveau à deux montants Configuration à deux montants centrée Installation du système Dell ReadyRails pour rack à deux montants à l’aide de la configuration à montage central, procédez comme suit. Glissez le support du piston vers l'arrière jusqu’à ce qu’il s’enclenche, puis attachez-le bien à...
Página 73
Figure 3. Configuration à deux montants centrée Configuration chaînée à quatre montants Pour installer le système Dell ReadyRails à l’aide de la configuration chaînée à quatre montants, procédez comme suit. Pour cette configuration, retirez les moulages des oreilles de collerette de chaque extrémité...
Página 74
Figure 4. Configuration chaînée à quatre montants Installation du système S3048-ON Vous pouvez monter le système dans la configuration rack avant 1U ou à deux montants 1U (de niveau et centré). La figure ci-dessous illustre un exemple de configuration de rack avant. Pour les configurations à...
Página 75
Figure 5. Fixation des rails de commutateur Après avoir installé les rails de commutateur, alignez-les sur les Ready- Rails montés préalablement et glissez le commutateur à l’intérieur jusqu’à ce qu’il soit au même niveau que l’avant du rack. À 3 pouces de l'insertion complète du système, la fonction de verrouillage de rail se met en marche pour empêcher le commutateur de glisser hors du rack et de tomber.
Página 76
Le S3048-ON nécessite une vis M4x0,7 pour relier un câble de mise à la terre au châssis. Pour mettre le châssis à la terre correctement, Dell Networking vous recommande d'utiliser un crampon 6 AWG, à un trou de taille # 10, avec un espacement de 63 pouces.
Le S3048-ON est conçu pour prendre en charge deux blocs d’alimentation échangeables à chaud dotés de ventilateurs intégrés qui refroidissent le châssis. • Le S3048-ON est livré avec un bloc d’alimentation. Dell recommande d’acheter un second bloc d’alimentation. • Le bloc d’alimentation (PSU) se glisse facilement dans l’emplacement. Ne forcez pas l’insertion de ce dernier dans un emplacement car cela pourrait...
PSU pour une redondance complète et un refroidissement supplémentaire. Pour éviter tout risque de surchauffe lorsque le commutateur est en cours d’exécution avec un seul PSU, Dell Networking vous recommande d’utiliser PSU1 (à gauche) et couvrant l'ouverture de l'emplacement du deuxième bloc d’alimentation (PSU2) avec un cache.
Página 79
Figure 8. Installez les blocs d'alimentation CA le bloc d'alimentation Emplacement du commutateur Reliez les câbles d’alimentation du bloc d'alimentation du commutateur à la source d’alimentation externe. REMARQUE : Le système est mis sous tension dès que vous connectez le cordon d'alimentation entre le système et la source d'alimentation.
Le S3048-ON comporte quatre ports optiques SFP+. Pour obtenir la liste des modules optiques pris en charge, reportez-vous à la fiche produit du S3048-ON sur le site Web www.dell.com ou contactez un représentant Dell Networking. PRÉCAUTION : un dommage résultant d’une décharge électrostatique peut survenir en cas de mauvaise manipulation de composants.
Alimentez le S3048-ON après avoir monté le châssis dans un rack ou une armoire. Dell Networking vous recommande d'inspecter de nouveau votre système avant de le mettre sous tension. Vérifiez que : • L'équipement est correctement fixé au rack.
Dès que le câble reliant le S3048–ON à la source d’alimentation est branché, le châssis est alimenté ; il n’existe aucun interrupteur de marche/arrêt. Ventilateurs Les modules de ventilation et les blocs d’alimentation avec ventilateur intégré sont échangeables à chaud si vous installez un deuxième bloc d’alimentation (redondant).
Networking (ON) System (Guide de configuration de Dell Networking pour le système S3048-Open Networking [ON]). • Dell Networking Release Notes for the S3048–Open Networking (ON) System (Notes de mise à jour de Dell Networking pour le système S3048–Open Networking [ON]). Saisir les informations de configuration initiale Pour configurer le commutateur, attribuez l'adresse IP et les autres informations de configuration nécessaires pour que le commutateur puisse...
Mot de passe Telnet Navigation des modes CLI L'invite SE Dell Networking change pour indiquer le mode CLI. Votre déplacement s'effectue de manière linéaire à travers les modes de commandes, à l'exception de la commande end (fin) qui vous amène directement au mode Privilège EXEC, et de la commande exit (sortie) qui...
REMARQUE : vous devez disposer d’un mot de passe configuré sur une ligne de terminal virtuel avant d’accéder par Telnet au système S3048- ON. Par conséquent, utilisez une connexion par console lors de la connexion initiale au système. Avant de commencer cette procédure, assurez-vous qu’un programme d’émulation de terminal est déjà...
RJ-45 sortie RJ-45 Configuration par défaut Lorsque vous installez le système d’exploitation Dell Networking sur votre système S3048-ON, il n’est pas configuré lors de la mise sous tension initiale (sauf le nom d’hôte qui, par défaut, est Dell). Vous devez configurer le système à l'aide de la CLI.
EXEC. Configuration d'un nom d'hôte Le nom d’hôte apparaît dans l’invite. Le nom d’hôte par défaut est Dell. Les noms d'hôte doivent commencer par une lettre, se terminer par une lettre ou un chiffre et doivent comporter des caractères, des lettres, des chiffres et des traits d'union dans la chaîne.
Mode INTERFACE ip address ip-address/mask Activez l'interface Mode INTERFACE no shutdown Configuration de la route de gestion Définissez un chemin d’accès allant du S3048–ON au réseau depuis lequel vous accédez au S3048-ON à distance. Les routes de gestion sont distinctes des routes IP et sont utilisées pour gérer le S3048-ON via le port de gestion.
Página 89
Activation du secret : stocke le mot de passe dans la configuration d'exécution/démarrage à l'aide d'une méthode de cryptage MD5 plus puissante. Dell Networking vous recommande d'utiliser le mot de passe secret d'activation. • Créez un mot de passe pour accéder au mode EXEC Privilege.
Página 90
commande switchport, l'interface est automatiquement désignée comme étant « non marquée » et placée dans le VLAN par défaut. Pour marquer les trames laissant une interface en mode Layer 2, vous devez attribuer cette interface comme marquée à un VLAN à base de port pour le marquer avec cet ID VLAN.
Página 91
<interface type> : Entrez les mots clés suivants et informations relatives à l’emplacement/port ou nombre : • Dans le cas d’une interface Ethernet 1 Gigabit, entrez le mot clé GigabitEthernet puis les informations sur l’emplacement/port. • Dans le cas d’une interface Port Channel, saisissez les mots clés port-channel puis un nombre.
Página 92
Connexion du S3048–ON au réseau Une fois l’installation du matériel et la configuration du logiciel du système S3048–ON effectuées, vous pouvez vous connecter au réseau de votre entreprise en respectant les exigences de câblage de celle-ci.
Página 93
Guia de Noções Básicas do Dell Networking S3048–Open Networking (ON) Modelo normativo: E14W Tipo normativo: E14W001...
Interface de linha de comando Guia de Referência da Linha de Comando do Sistema Dell Networking S3048-Open Networking (ON) Troubleshooting Guia de Solução de Problemas do Dell Networking Open Networking (ON) Atualizações mais recentes Notas de versão para o sistema S3048-...
Instalar o Chassi Para instalar o sistema S3048–Open Networking (ON), a Dell Networking recomenda a execução dos procedimentos de instalação na ordem aqui apresentada.
NOTA: Para garantir uma ventilação adequada, coloque o chassi S3048–ON em um rack de equipamentos (ou gabinete) com no mínimo 5 polegadas (12,7 cm) de folga ao redor das saídas de ventilação. As faixas de temperatura ambiente aceitáveis são mostradas na seção Especificações técnicas em Parâmetros ambientais.
EIA-310-E (métodos de quatro colunas, duas colunas ou com rosca). O sistema Dell ReadyRails™ é fornecido para instalações em rack frontal 1 U e duas colunas . O sistema ReadyRails inclui dois conjuntos de trilhos embalados separadamente e dois trilhos que são fornecidos fixados às laterais do comutador.
Página 100
Configuração 1U s em ferramentas (quatro colunas com orifício quadrado ou orifício redondo sem rosca): Para instalar o sistema Dell ReadyRails usando a configuração 1U sem ferramentas, faça o seguinte: Com as orelhas do flange do ReadyRails voltadas para fora, coloque um trilho entre as colunas verticais esquerda e direita.
Página 101
Configuração nivelada com duas colunas Para instalar o sistema Dell ReadyRails usando a configuração nivelada com duas colunas, faça o seguinte: Para esta configuração, remova as peças fundidas do lado frontal de cada conjunto ReadyRails. Consulte o item 1 na figura a seguir. Use uma chave...
Página 102
Configuração central com duas colunas Para instalar o sistema Dell ReadyRails usando a configuração de montagem central com duas colunas, faça o seguinte: Empurre o suporte do pistão para trás até que ele se encaixe com um clique e prenda-o ao flange da coluna frontal com os dois parafusos fornecidos pelo usuário.
Página 103
fundida. Consulte o item 1 da figura a seguir. Mantenha as peças fundidas para futuras exigências de rack. Para cada trilho, prenda os flanges frontal e traseiro aos flanges da coluna com os dois parafusos fornecidos pelo usuário, em cada extremidade. Consulte o item 2 da figura a seguir.
Página 104
Instalar um rack frontal 1U Você precisa configurar os trilhos que estão fixados ao sistema. Prenda os trilhos do comutador (membros internos do chassi) no sistema S3048-ON. O item 3 na ilustração a seguir mostra o detalhe do isolante frontal com a guia de travamento. Figura 5.
O S3048–ON precisa de um parafuso M4x0,7 para a conexão de um fio terra no chassi. Para aterrar adequadamente o chassi, o funcionamento em rede Dell recomenda que seja usado um borne de um orifício de 6 AWG, tamanho de orifício nº10 e espaçamento de 63".
Corte o fio no comprimento desejado. O comprimento do cabo precisa facilitar a operação adequada dos circuitos de interrupção por falha. O funcionamento em rede Dell recomenda o uso da menor rota possível para o cabo. Prenda o borne de orifício único ao chassi usando um parafuso M4x0.7 com as arruelas dentadas de aperto, conforme mostrado.
Para evitar superaquecimento quando o comutador está operando com uma única PSU, a Dell Networking recomenda usar o slot PSU1 (à esquerda) e o fechamento do segundo slot (PSU2) com uma placa de proteção.
Página 108
Figura 8. Instalar a Unidade de Fonte de Alimentação CA Slot do comutador Conecte os cabos de alimentação da PSU do comutador à fonte externa de energia. NOTA: O sistema é ligado assim que você conecta o cabo de alimentação entre o sistema e a fonte de energia. Repita as etapas 1 a 3 acima para a segunda PSU.
O S3048-ON tem quatro portas ópticas de fator de forma pequeno conectáveis (SFP+). Para obter uma lista de dispositivos óticos suportados, consulte a folha de dados S3048–ON no site www.dell.com ou entre em contato com o seu representante Dell Networking. CUIDADO: Danos causados por descargas eletrostáticas podem ocorrer se os componentes forem manuseados incorretamente.
Fornecer alimentação e ligar o sistema Forneça energia ao S3048–ON após o chassi ser montado em um rack ou gabinete. A Dell Networking recomenda inspecionar seu sistema novamente antes de ligar. Certifique-se de que: • O equipamento está adequadamente preso ao rack.
Conecte o plugue a cada conector de alimentação CA, confirmando que o cabo de alimentação fique bem preso. Assim que o cabo for conectado entre a unidade S3048–ON e a fonte de alimentação, o comutador é ligado; não há chave liga/desliga. Ventiladores Os três módulos de ventilador e as fontes de alimentação são comutáveis a quente ("hot-swappable") se você...
Página 113
Para fazer a configuração inicial do sistema operacional (SO) do Dell Networking, use as seguintes seções. NOTA: Este capítulo SOMENTE se aplica se você já tem o Dell Networking OS instalado no seu sistema pela fábrica. Se você estiver instalando um SO de terceiros, consulte a documentação do SO de terceiros.
Navegar pelos modos CLI (Command Line Interface - Interface de linha de comando) O prompt do Dell Networking OS muda para indicar o modo CLI. Você precisa mover-se linearmente pelos modos de comando, com exceção do comando end, que leva você diretamente ao modo EXEC Privilege, e do comando exit, que leva você...
NOTA: Você precisa ter uma senha configurada em uma linha de terminal virtual para poder acessar por Telnet o sistema S3048-ON. Portanto, use uma conexão de console para se conectar ao sistema pela primeira vez. Antes de começar este procedimento, confirme que você tem um programa de emulação de terminal já...
RJ-45 RJ-45 Configuração padrão Quando você instalar o Dell Networking OS no seu sistema S3048-ON, ele não estará configurado quando você o ligar pela primeira vez (exceto para o nome de host padrão, que é Dell). Você precisa configurar o sistema usando a interface de linha de comando (CLI).
EXEC. Configurar um nome de host O nome de host é mostrado no prompt. O nome de host padrão é Dell. Os nomes de host precisam começar com uma letra, terminar com uma letra ou dígito e precisam ter caracteres, letras, dígitos e hífens na string.
Encryption Standard - Padrão de criptografia de dados). • enable secret - (segredo de ativação) armazena a configuração de execução / inicialização, usando um método mais seguro de criptografia, o MD5. A Dell Networking recomenda o uso da senha do tipo enable secret.
• Crie uma senha para acessar o modo EXEC Privilege. Modo de CONFIGURATION (CONFIGURAÇÃO) enable [password | secret] [level level] [encryption- type] password Criar uma VLAN b aseada em porta A VLAN padrão (VLAN 1) é parte da configuração de inicialização do sistema e não exige configuração.
Página 120
Para mover as interfaces não marcadas da VLAN padrão para outra VLAN, use o comando untagged. Marcar interfaces. Acesse o modo de INTERFACE VLAN da VLAN à qual você quer atribuir a interface. Modo de CONFIGURATION (CONFIGURAÇÃO) interface vlan vlan-id Habilite uma interface para incluir a etiqueta de cabeçalho IEEE 802.1Q.
Página 121
Para sair do modo de configuração, use o comando exit. Para ver quais interfaces estão marcadas ou não marcadas e para ver a qual VLAN a interface pertence, use o comando show vlan. Para ver apenas as interfaces que estão no modo de Camada 2, use o comando show interfaces switchport no modo EXEC Privilege ou no modo EXEC.
