Cableado
"
30
4.2.1 Asignación de terminales
a 2 hilos, 4 a 20 mA con HART
El cable de conexión bifilar se conecta con los
terminales de tornillo (sección transversal del
conductor 0,5...2,5 mm) en el
compartimento de conexiones situado junto a
la electrónica. Si van a utilizarse señales de
comunicación superpuestas (HART), hay que
utilizar un cable blindado y el blindaje del
mismo debe conectarse en el lado del sensor y
en el lado de la fuente de alimentación.
Los circuitos de protección contra inversión
de polaridad, influencias HF y picos de
sobretensión están integrados en el
instrumento (véase TI241F "Procedimientos
de comprobación EMC (Compatibilidad
electromagnética)").

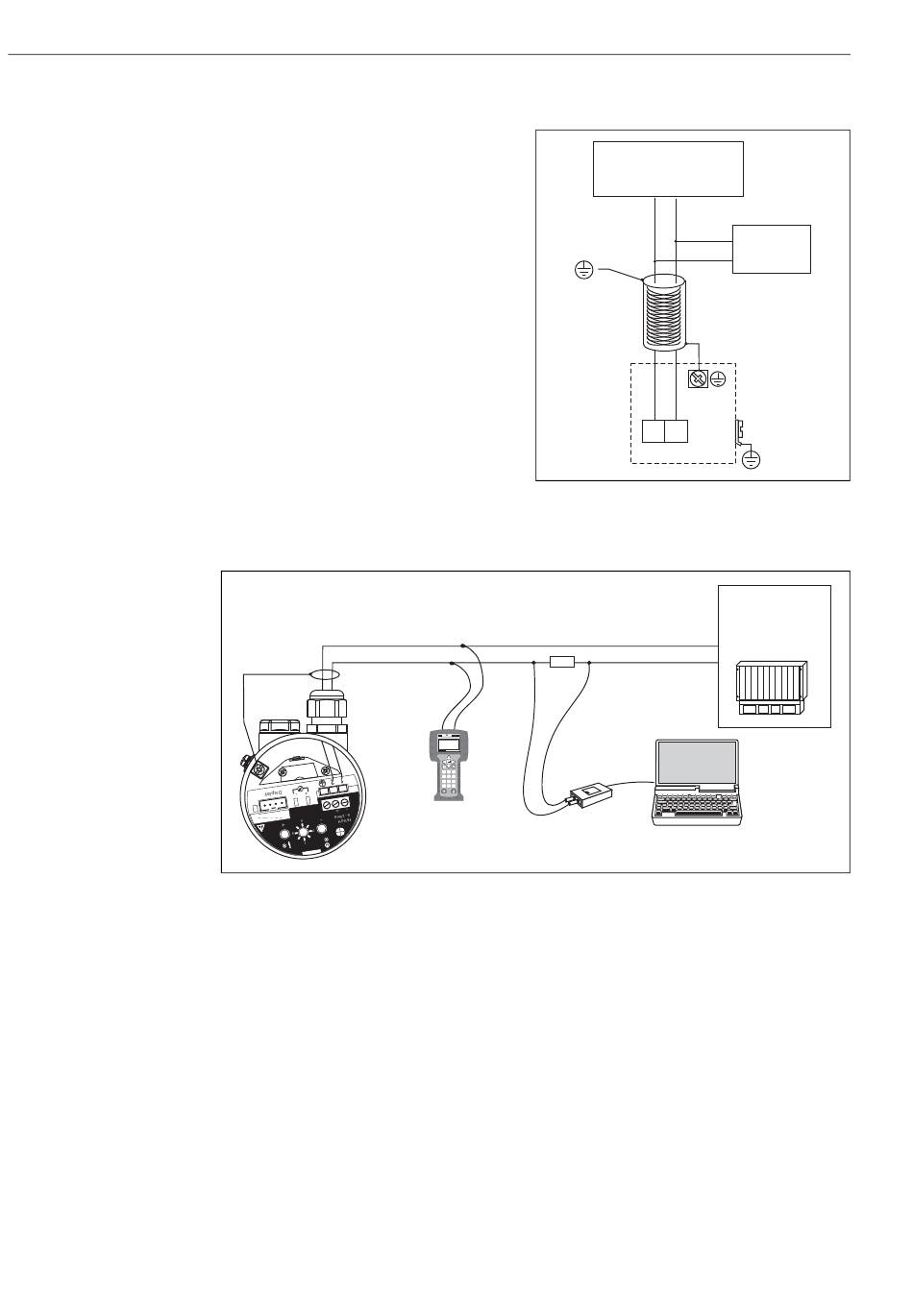

4.2.2 Conexión de HART con otras unidades de alimentación
2 (+)
1 (–)
¡Atención!
Si no hay ninguna resistencia para comunicaciones HART integrada en la unidad de alimentación,
tendrá que incluirse una resistencia de comunicación de 250  en la línea a 2 hilos.
4.3

Verificaciones tras el conexionado

Una vez efectuado el conexionado del instrumento de medición, realice las siguientes
comprobaciones:
• ¿Se ha realizado correctamente la asignación de terminales ( ä 30 y sigs.)?
• ¿El prensaestopas está cerrado herméticamente?
• ¿Se ha enroscado la tapa del cabezal hasta llegar al tope?
• Si la fuente de alimentación está activada:
¿El instrumento está operativo y el LED verde está parpadeando?
4...20 mA
250 Ώ
dsdmdm df das . asdas fa asas la .
FMP40: LIC0001
ONLINE
1 GROUP SELECT
2 PV 8.7 m
HELP SAVE
9 6
Page
Up
Bksp Delete
Page
On
# % & A B C D E F
1 2 3
Copy Paste Hot Key
G H I J K L M N O
4 5 6
Insert + Hot Key
P Q R S T U V W X Y Z
7 8 9
, ( ) ' _ < > + * /
. 0 -
375
FIELD COMMUNICATOR
HART
Commubox
DXR375
FXA195
Liquicap M FMI51, FMI52
Tensión de alimentación
Resistencia para comunicaciones
Ω
(250 )
Commubox
FXA195
DXR375/475
PML
1 2
– +
L00-FMI5xxxx-04-00-00-en-002
Tensión continua
o
PLC
- Paquete
ToF Tool -
FieldTool
- FieldCare
L00-FMI5xxxx-04-00-00-en-015
