Manual de instrucciones

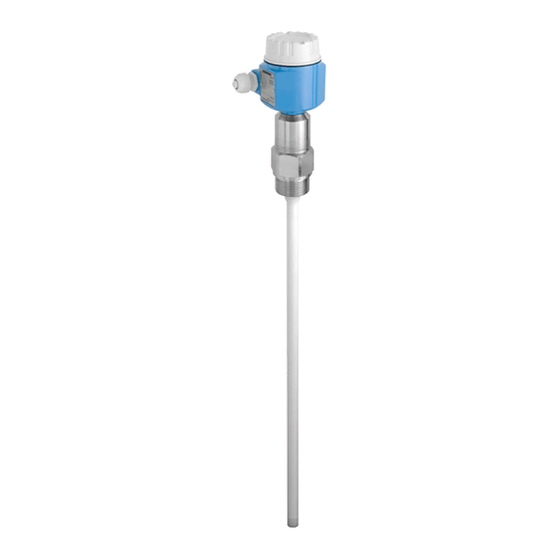

Liquicap M
FMI51 HART
Medición de nivel capacitiva
Solutions
Services

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Endress+Hauser Liquicap M FMI51 HART

  • Página 1 Products Solutions Services BA01978F/23/ES/02.20 71492943 2020-06-01 Válido desde versión 01.03.zz Manual de instrucciones Liquicap M FMI51 HART Medición de nivel capacitiva...
  • Página 2 Liquicap M FMI51 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Página 3: Tabla De Contenido

    Liquicap M FMI51 HART Índice de contenidos Índice de contenidos 5.1.2 Compatibilidad electromagnética Sobre este documento ....6 (CEM) ......28 Finalidad del documento .
  • Página 4 5. Rango Endress+Hauser ..... . de medición ....
  • Página 5 Liquicap M FMI51 HART Índice de contenidos Datos técnicos ..... 88 12.1 Sonda ......88 12.1.1 Valores de capacitancia de la sonda .
  • Página 6: Sobre Este Documento

    Sobre este documento Liquicap M FMI51 HART Sobre este documento Finalidad del documento Este manual de instrucciones contiene toda la información que pueda necesitarse durante las distintas fases del ciclo de vida del instrumento: desde la identificación del producto, recepción de entrada del instrumento, el almacenamiento del mismo, hasta su montaje, conexión, configuración y puesta en marcha, incluyendo la localización y resolución de...
  • Página 7: Símbolos Para

    Liquicap M FMI51 HART Sobre este documento Destornillador de hoja plana Destornillador Torx Llave Allen Llave fija 1.2.4 Símbolos para determinados tipos de información y gráficos Permitido Procedimientos, procesos o acciones que están permitidos Preferido Procedimientos, procesos o acciones que son preferibles Prohibido Procedimientos, procesos o acciones que están prohibidos...
  • Página 8: Documentación

    Sobre este documento Liquicap M FMI51 HART Documentación 1.3.1 Información técnica Liquicap M FMI51 TI01484F 1.3.2 Certificados Instrucciones de seguridad ATEX Liquicap M FMI51 • II 1/2 G Ex ia IIC T3...T6 Ga/Gb II 1/2 G Ex ia IIB T3...T6 Ga/Gb II 1/2 D Ex ia IIIC T90 °C Da/Db...
  • Página 9 Liquicap M FMI51 HART Sobre este documento Esquemas de control (CSA y FM) • Liquicap M FMI51 FM IS ZD00220F • Liquicap M FMI51 CSA IS ZD00221F • Liquicap M FMI51 CSA XP ZD00233F Endress+Hauser...
  • Página 10: Marcas Registradas

    Sobre este documento Liquicap M FMI51 HART Marcas registradas HART ® Marca registrada de FieldComm Group, Austin, EE. UU. TRI CLAMP ® Marca registrada de Alfa Laval Inc., Kenosha, EE. UU. Endress+Hauser...
  • Página 11: Instrucciones De Seguridad Básicas

    óptimas para funcionar de forma segura. Cumple las normas de seguridad general y los requisitos legales. Cumple con las directivas CE enumeradas en la Declaración de conformidad CE específica del equipo. Endress+Hauser lo confirma dotando al instrumento con la marca CE. Endress+Hauser...
  • Página 12: Recepción De Material E Identificación Del Producto

    • Número de serie de la placa de identificación en la Operations APP de Endress+Hauser o use la Operations APP de Endress+Hauser para escanear el código de matriz bidimensional (código QR) de la placa de identificación...
  • Página 13 Liquicap M FMI51 HART Recepción de material e identificación del producto sentido. La temperatura de almacenamiento admisible es de –50 … +85 °C (–58 … +185 °F) ±5 °C (±8 °F). Endress+Hauser...
  • Página 14: Montaje

    Montaje Liquicap M FMI51 HART Montaje Guía de instalación rápida Instalación de una sonda A0040388 1. Enrosque la sonda en el lugar apropiado. 2. Fije la sonda con el par de apriete adecuado en función del tamaño de la rosca (consulte la tabla inferior).
  • Página 15: Requisitos Para El Montaje

    Liquicap M FMI51 HART Montaje Requisitos para el montaje 4.2.1 Montaje del sensor El Liquicap M FMI51 se puede instalar desde arriba o desde abajo. Compruebe que: • no se instale la sonda en la zona de la cortina de producto •...
  • Página 16: Soporte Con Homologación Naval (Gl)

    Montaje Liquicap M FMI51 HART 4.2.2 Soporte con homologación naval (GL) Para sondas de varilla totalmente aisladas se puede proporcionar un soporte conductor o no conductor. Las sondas de varilla parcialmente aisladas solo admiten soportes con aislamiento en el extremo no aislado de la sonda.
  • Página 17: Longitud De Sonda Mínima Para Productos No

    Liquicap M FMI51 HART Montaje 100% ≥ 500 (19.7) A0040419 Unidad de medida mm (in) Rango de medición Longitud inactiva En caso de instalación en una tubuladura, utilice la longitud inactiva (L3). La calibración de 0 % y de 100 % se puede invertir.
  • Página 18 Montaje Liquicap M FMI51 HART Si la sonda está instalada en un depósito de plástico, se debe utilizar una sonda con el tubo de puesta a tierra. La caja de la sonda se debe conectar a tierra. Si la sonda de varilla está totalmente aislada, no se debe acortar ni alargar.
  • Página 19 Liquicap M FMI51 HART Montaje A0040428  5 Una sonda con tubo de puesta a tierra y longitud inactiva para el montaje de tubuladuras A0040429  6 Una sonda completamente aislada con brida revestida para productos agresivos Endress+Hauser...
  • Página 20: Sonda Con Caja Separada

    Montaje Liquicap M FMI51 HART Sonda con caja separada L4 ≤ 6m A0040466  7 Conexión de la sonda y de la caja separada Zona explosiva 1 Zona explosiva 0 Longitud de varilla: máx. 4 m (13 ft) Longitud del cable Las longitudes máximas del cable L4 y de la varilla L1 no pueden superar 10 m (33 ft).
  • Página 21 Liquicap M FMI51 HART Montaje r ≥ 100 61 (2.4) 75 (2.95) r ≥ 100 A0040471  8 Lado de la caja: montaje en pared y montaje en tubería; y lado de sensor. Unidad de medida mm (in) Valor de los parámetros Parámetro B...
  • Página 22: Placa De Montaje En Pared

    Montaje Liquicap M FMI51 HART Parámetro H5 • Sondas con varilla de ⌀10 mm (0,39 in) 66 mm (2,6 in) • Sondas con varilla de ⌀16 mm (0,63 in), sin longitud inactiva completamente aislada • 66 mm (2,6 in) • Roscas: G¾", G1", NPT¾", NPT1", abrazadera 1", abrazadera 1½", ⌀...
  • Página 23: Montaje En Tubería

    Liquicap M FMI51 HART Montaje 4.6.4 Montaje en tubería El diámetro máximo de la tubería es de 50,8 mm (2 in). 1 → A0042318 A0042321 4.6.5 Acortamiento del cable de conexión AVISO Riesgo de daños en las conexiones y el cable.
  • Página 24: Instrucciones Para La Instalación

    Montaje Liquicap M FMI51 HART 7 → 8 → A0042117 A0042118 A0042119 gn/ye A0040734  9 Conexiones eléctricas Malla externa (no necesaria) Hilo negro (bk) (no necesario) Cable coaxial con núcleo central y malla Suelde el hilo rojo (rd) con el núcleo central del cable coaxial (sonda)
  • Página 25: Instalación De La Sonda

    Liquicap M FMI51 HART Montaje A0040476 4.7.1 Instalación de la sonda Sonda con rosca Roscas cilíndricas G½, G¾, G1, G1½ Se deben utilizar con la junta de fibra de elastómero suministrada o con otra junta resistente a los productos químicos. Asegúrese de que la resistencia térmica de la junta sea correcta.
  • Página 26: Alineación De La Caja

    Montaje Liquicap M FMI51 HART A0040477 Arandela elástica 4.7.2 Alineación de la caja El cabezal se puede girar 270 ° para alinearlo con la entrada del cable. Para prevenir la penetración de humedad, tienda el cable de conexión hacia abajo por delante del prensaestopas y fíjelo con una brida para cables.
  • Página 27 Liquicap M FMI51 HART Montaje  Compruebe si los puntos de medición están etiquetados correctamente.  ¿Se ha protegido apropiadamente el equipo contra las precipitaciones y la luz solar directa? Endress+Hauser...
  • Página 28: Conexión Eléctrica

    Conexión eléctrica Liquicap M FMI51 HART Conexión eléctrica Antes de conectar la alimentación, tenga en cuenta lo siguiente: • La tensión de alimentación debe coincidir con los datos especificados en la placa de identificación • Apague la tensión de alimentación antes de conectar el equipo •...
  • Página 29: Conector

    Liquicap M FMI51 HART Conexión eléctrica A0040478 Entrada de cable Conexiones de módulo electrónico, tamaño de cable máx. 2,5 mm (14 AWG) Conexión a tierra externa de la caja, tamaño de cable máx. 4 mm (12 AWG) ⌀d Diámetro del cable Entradas de cables •...
  • Página 30: Cableado Y Conexiones

    Conexión eléctrica Liquicap M FMI51 HART Cableado y conexiones 5.2.1 Compartimento de conexiones Dependiendo de la protección contra explosiones, el compartimento de conexiones está disponible en las variantes siguientes: Protección estándar • Caja de poliéster F16 • Caja de acero inoxidable F15 •...
  • Página 31: Asignación De Terminales

    Liquicap M FMI51 HART Conexión eléctrica 4. Inserte el cable. Válido para la caja T13. Para conectar el módulo electrónico a la alimentación: A0040637 1. Desenrosque la tapa de la caja. 2. Retire la tapa de la caja. 3. Suelte el prensaestopas.
  • Página 32: Conexión De Hart Con Otras Unidades De Alimentación

    Conexión eléctrica Liquicap M FMI51 HART – A0040479 Tensión de alimentación, resistencia para comunicaciones de 250 Ω Commubox FXA195 Borne de tierra 5.2.3 Conexión de HART con otras unidades de alimentación A0040750  10 Control remoto a través del protocolo HART Fuente de alimentación del transmisor, p.
  • Página 33: Opciones De Funcionamiento

    Liquicap M FMI51 HART Opciones de funcionamiento Opciones de funcionamiento Visión general de las opciones de funcionamiento Este equipo puede funcionar con: • los elementos de configuración del módulo electrónico FEI50H, • el indicador y el módulo de configuración, • el protocolo HART con Commubox FXA195 y el software de configuración FieldCare.
  • Página 34 Opciones de funcionamiento Liquicap M FMI51 HART • 5: Rango de medición Seleccione el rango de medición en pF para: - rango de medición con longitud de sonda < 6 m (20 ft) equivale a 2 000 pF, - rango de medición con longitud de sonda > 6 m (20 ft) equivale a 4 000 pF.
  • Página 35: Configuración A Través Del Indicador Y El Módulo De Configuración Opcionales

    Liquicap M FMI51 HART Opciones de funcionamiento 6.1.2 Configuración a través del indicador y el módulo de configuración opcionales Elementos de indicación y operación A0040480  12 Elementos de indicación y operación Título del menú Código de elemento de una función visualizada Símbolos de las teclas...
  • Página 36 Opciones de funcionamiento Liquicap M FMI51 HART • Confirmar selección Selecciona una opción de la lista de selección • Aumentar valor Incrementa la posición seleccionada de una función alfanumérica • Disminuir valor Disminuye la posición seleccionada de una función alfanumérica •...
  • Página 37: Menú De Configuración

    Liquicap M FMI51 HART Opciones de funcionamiento 6.1.3 Menú de configuración Códigos de función Las funciones del Liquicap M están dispuestas en un menú de configuración. Para cada función se muestra en el indicador un código de elemento de 5 dígitos que tiene por objeto facilitar la orientación dentro del menú.
  • Página 38 Opciones de funcionamiento Liquicap M FMI51 HART Menú principal • Contiene todos los parámetros del Liquicap M y está dividido en submenús • Los submenús contienen a su vez submenús adicionales • Proporciona una visión general del menú, los submenús y todas las funciones →  42 Errores actuales •...
  • Página 39 Liquicap M FMI51 HART Opciones de funcionamiento Edición de funciones numéricas y alfanuméricas Si selecciona una función numérica como "Calibr. vacio" o "Calibr. lleno" o una función alfanumérica como "Marcado instrum.", se abre el editor de números o caracteres alfanuméricos.
  • Página 40: Mensajes De Error

    Opciones de funcionamiento Liquicap M FMI51 HART • Se pasa del modo de edición al modo de visualización de las funciones • Se pasa del modo de visualización de las funciones al submenú • Se pasa del submenú al menú principal •...
  • Página 41: Restablecimiento De Los Ajustes De Fábrica

    6.5.1 Alcance de las funciones Herramienta de Endress+Hauser para la gestión de activos de la planta (PAM) basada en FDT. Permite configurar todos los equipos de campo inteligentes de un sistema y le ayuda a gestionarlos. Usar la información de estado también es una forma sencilla pero efectiva de comprobar su y las condiciones en las que se encuentran.
  • Página 42: Puesta En Marcha

    Puesta en marcha Liquicap M FMI51 HART Puesta en marcha El equipo se puede manejar a través del módulo electrónico o el indicador o bien con FieldCare. Si se conecta un indicador al módulo electrónico, se desactivan las teclas de función ...
  • Página 43: Selector De Modos De Funcionamiento: Posición 1. Funcionamiento

    Liquicap M FMI51 HART Puesta en marcha 4...20mA 4.0 mA A0040485  18 Módulo electrónico FEI50H Tecla  LED verde: estado operativo Selector de modo LED rojo: fallo Tecla  Toma de corriente 4 … 20 mA 7.2.1 Selector de modos de funcionamiento: posición 1.
  • Página 44: Selector De Modos De Funcionamiento: Posición

    Puesta en marcha Liquicap M FMI51 HART Si se rebasa el nivel de llenado admisible del depósito, se reduce la precisión del punto cero correspondiente al depósito vacío. Es preciso conectar un amperímetro a la toma de corriente situada en el módulo electrónico. Si se ha determinado el nivel para, p. ej., 15 %, se debe determinar el valor de la corriente eléctrica correspondiente a ese 15 %.
  • Página 45: Selector De Modos De Funcionamiento: Posición 4. Modos De Medición

    Liquicap M FMI51 HART Puesta en marcha • El valor de corriente inferior significa que el depósito está vacío, 0 % es 4 mA. • El valor de corriente superior significa que el depósito está lleno, 100 % es 20 mA.
  • Página 46: Selector De Modos De Funcionamiento: Posición 5. Rango De Medición

    Puesta en marcha Liquicap M FMI51 HART 7.2.7 Selector de modos de funcionamiento: posición 5. Rango de medición El rango de medición siempre se calibra de fábrica conforme a la longitud de sonda pedida. Si el módulo electrónico se utiliza con otra sonda, el rango de medición se debe configurar conforme a la longitud de dicha sonda.
  • Página 47: Selector De Modos De Funcionamiento: Posición 8. Descarga O Carga Del Dat Del Sensor (Eeprom)

    Liquicap M FMI51 HART Puesta en marcha 7.2.10 Selector de modos de funcionamiento: posición 8. Descarga o carga del DAT del sensor (EEPROM) Los valores de calibración se pueden transmitir con esta función. Se distinguen dos casos: • El sensor ha sido sustituido pero se debe seguir usando el módulo electrónico •...
  • Página 48 Puesta en marcha Liquicap M FMI51 HART • Ajustes básicos →  49 • Ajuste de seguridad →  55 • Linealización→  60 • Salida →  65 • Propiedades del equipo →  68 Los equipos Liquicap M salen de fábrica calibrados para productos con una conductividad ≥...
  • Página 49: Función: "Ajustes Básicos

    Liquicap M FMI51 HART Puesta en marcha Ajustes básicos • Función: Ajustes básicos Subfunción: - Atributo medio: sin adherencia, con adherencia - Tipo calib: seque, moje • Función: Atributo medio • Subfunción: Atributo medio - Conductiva - No conductiva - Interfase - Desconocido •...
  • Página 50: Función: "Atributo Medio

    Puesta en marcha Liquicap M FMI51 HART Subfunción: "Tipo calib" En el "Tipo calib" "Seque", se puede realizar una calibración de vacío y de lleno sin que la sonda esté en contacto con el líquido. Los valores de calibración se pueden introducir directamente en unidades de longitud.
  • Página 51: Modo De Funcionamiento: "Calibr. Lleno", Función "Moje

    Liquicap M FMI51 HART Puesta en marcha Subfunción: "Conf. calibrac." En esta función se confirma la calibración de vacío, y la "Capacidad medida" medida en ese momento se asigna al valor porcentual de nivel introducido en "Valor vacio". 7.3.5 Modo de funcionamiento: "Calibr. lleno", función "Moje"...
  • Página 52: Modo De Funcionamiento: "Calibr. Lleno", Función "Seque" Para Productos Conductivos Y No Conductivos

    Puesta en marcha Liquicap M FMI51 HART L3 para G1½ = 25 mm (0,98 in) L3 para G <1½ = 19 mm (0,75 in) Conector: Varilla de 10 mm (0,39 in) = 10 mm (0,39 in) Varilla de 16 mm (0,63 in) = 15 mm (0,59 in) Varilla de 22 mm (0,87 in) = 15 mm (0,59 in) Subfunción: "Cap.
  • Página 53: Modo De Funcionamiento: "Calibr. Vacio", Función "Seque" Para Las Propiedades De Producto "Interfase" O "Desconocido

    Liquicap M FMI51 HART Puesta en marcha 7.3.8 Modo de funcionamiento: "Calibr. vacio", función "Seque" para las propiedades de producto "Interfase" o "Desconocido" Subfunción: "Valor vacio" En este campo se muestra el valor 0 % y no se puede editar.
  • Página 54 Puesta en marcha Liquicap M FMI51 HART Ajustes de seguridad • Función: Ajustes de fáb. • Subfunción: Código - 100 • Subfunción: Estado - Desbloqueado - Bloqueado • Función: Ajustes de fáb. • Subfunción: Modo de trabajo - Estándar - SIL/WHG •...
  • Página 55: Función: "Ajustes De Fáb

    Liquicap M FMI51 HART Puesta en marcha 7.4.1 Función: "Ajustes de fáb." Subfunción: "Código" Esta subfunción permite bloquear el equipo para impedir modificaciones involuntarias o no autorizadas. Introduzca un número distinto de 100 para bloquear el equipo. Los parámetros no se pueden modificar.
  • Página 56: Función: "Ajustes De Fáb

    Puesta en marcha Liquicap M FMI51 HART 7.4.3 Función: "Ajustes de fáb." Subfunción: "Cap. vacio" Esta subfunción muestra en pF la capacitancia medida durante la calibración de vacío. Subfunción: "Valor vacio" Esta subfunción muestra en % el valor de la calibración de vacío.
  • Página 57: Función: "Ajustes De Fáb

    Liquicap M FMI51 HART Puesta en marcha • Desbloqueado Se pueden modificar todos los parámetros editables. • Bloqueado El equipo ha sido bloqueado a través del menú de configuración. El equipo solo se puede desbloquear introduciendo "100" en la subfunción "Código"...
  • Página 58: Función: "Prueba Func.", Autocomprobación

    Puesta en marcha Liquicap M FMI51 HART [mA] [mA] [mA] A0040524 Flujo de corriente de salida en el ajuste "Max" Flujo de corriente de salida en el ajuste "Mantener" Flujo de corriente de salida en el ajuste "Espec. usuario" Subfunción: "Valor salida", solo para "Salida" y "Espec. usuario"...
  • Página 59 Liquicap M FMI51 HART Puesta en marcha Linealización • Función: Linearización • Subfunción: Tipo - Ningún - Lineal - Cilind. horiz. - Esfera - Fondo piram. - Fondo cónico - Fondo angulado - Tabla • Subfunción: Modo - Nivel - Espacio vacio •...
  • Página 60: Función: "Linearización

    Puesta en marcha Liquicap M FMI51 HART • Función: Linearización • Subfunción: Unidad. usuario - % (porcentaje) - hl - dm - cm - ft - usgal - igal - kg - lb - ton - ft - mm - inch - Espec.
  • Página 61 Liquicap M FMI51 HART Puesta en marcha 20 mA 100 % 4 mA A0040551 Contenido máximo del depósito. Unidad. usuario Se deben especificar los parámetros siguientes: • la unidad del valor linealizado, • el contenido máximo del depósito medido en una unidad del cliente Opciones: •...
  • Página 62 Puesta en marcha Liquicap M FMI51 HART 20 mA 100 % 4 mA A0040554 Altura intermedia Contenido máximo del depósito Unidad. usuario Se deben especificar los parámetros siguientes: • la unidad del valor linealizado, • la altura intermedia conforme al diagrama, •...
  • Página 63: Función: "Linearización

    Liquicap M FMI51 HART Puesta en marcha 20 mA 100 % 4 mA A0040563 Área llena Área vacía Subfunción: "Simulación" Con esta subfunción, usted puede simular un nivel o volumen en el depósito para lo que debe entrar un valor de nivel en "Sim valor nivel" o un valor de volumen en "Sim valor vol.".
  • Página 64 Puesta en marcha Liquicap M FMI51 HART • Leer Se abre el editor de tablas. Se puede leer la tabla existente pero no modificarla. • Manual Se abre el editor de tablas. Se pueden introducir valores en la tabla o modificarlos.
  • Página 65: Menú: "Salida

    Liquicap M FMI51 HART Puesta en marcha Subfunción: "Máx fondo escala" En esta función se debe especificar el contenido máximo del depósito en la unidad del cliente. Menú: "Salida" En el menú "Salida", usted puede configurar lo siguiente: Los ajustes de fábrica se indican en negrita.
  • Página 66: Submenú: "Calib. Extendida

    Puesta en marcha Liquicap M FMI51 HART 7.6.1 Submenú: "Calib. extendida" Función: "Calib. extendida" En esta función se puede especificar el rango de medida. Subfunción: "Rango medida" Especifique el rango de medida en esta subfunción. • C = 0 … 2 000 pF para longitud de sonda < 6 m (20 ft) •...
  • Página 67: Submenú: "Ajustes Hart

    Liquicap M FMI51 HART Puesta en marcha [mA] A0040572 Rangeabilidad 4 mA Rangeabilidad 20 mA Subfunción: "4 mA threshold" (umbral), para Span corriente = 4 … 20 mA Esta subfunción permite activar el umbral de 4 mA. El umbral de 4 mA implica que la corriente nunca está...
  • Página 68: Menú: "Simulación

    Puesta en marcha Liquicap M FMI51 HART Subfunción: "TAG HART reduc." Aquí se puede introducir el nombre de etiqueta (TAG) en el equipo para la comunicación HART. Función: Salida/cálculo Subfunción: "Span corriente" En esta subfunción se selecciona el span de corriente que debe corresponder al rango de medida.
  • Página 69 Liquicap M FMI51 HART Puesta en marcha Submenú: Visualizador • Función: Lenguaje • Inglés • Alemán • Francés • Español • Italiano • Holandés • Función: Formato indicador • Subfunción: Formato Decimal Pies-pulgadas-1/16" • Subfunción: Nº de decimales - x.x - x.xx...
  • Página 70 Puesta en marcha Liquicap M FMI51 HART Submenú: Diagnósticos • Función: Error actual • Subfunción: Error actual 1 - ..• Subfunción: Error actual 2 - ..• Subfunción: Error actual 3 - ..• Función: Ultimo error • Subfunción: Borrar lista er.
  • Página 71: Submenú: "Visualizador

    Liquicap M FMI51 HART Puesta en marcha Submenú: Parám sistema • Función: Información inst • Subfunción: Device designation (Designación del equipo) - Liquicap-FMI5x • Subfunción: Número de serie - ..• Subfunción: EC Serial No. (Número de serie CE) - xxxxxxxxxxx •...
  • Página 72: Submenú: "Diagnósticos

    Puesta en marcha Liquicap M FMI51 HART Opciones: • x • x.x • x.xx • x.xxx Subfunción: "Caracter. separ." Seleccione el carácter separador con el que se deben mostrar los números decimales. Opciones: • . (punto) • , (coma) 7.7.2 Submenú: "Diagnósticos"...
  • Página 73: Submenú: "Parám Sistema

    Liquicap M FMI51 HART Puesta en marcha Subfunción: "Temp electronic" Esta subfunción muestra la temperatura actual del sistema electrónico. Subfunción: "Temp. maxima" * Esta subfunción muestra el valor de temperatura más alto medido por el equipo. Subfunción: "Temp minima" Esta subfunción muestra el valor de temperatura más bajo medido por el equipo.
  • Página 74: Funcionamiento

    (PAM) que se basa en la tecnología FDT. Se puede usar FieldCare para configurar todos los equipos de Endress+Hauser, así como otros equipos de En ese caso, todo el rango de medición (0 … 100 %) se asigna al rango (4 … 20 mA) de la salida de corriente.
  • Página 75: Fieldcare

    FieldCare Alcance de las funciones Software de Endress+Hauser basado en FDT para la gestión de activos de la planta (PAM). Permite configurar todos los equipos de campo inteligentes de un sistema y le ayuda a gestionarlos. Usar la información de estado también es una forma sencilla pero efectiva de comprobar su y las condiciones en las que se encuentran.
  • Página 76: Calibración En Seco Para La Medición De La Interfase

    Puesta en marcha Liquicap M FMI51 HART A0040616 Producto no conductor < 1 µS/cm, CD < 5 Emulsión Producto conductor ≥100 µS/cm El programa calcula los valores de calibración basándose en los datos introducidos. El funcionamiento seguro de la medición de la interfase ya se puede determinar en ese momento.
  • Página 77: Calibración En Húmedo Para La Medición De La Interfase

    Liquicap M FMI51 HART Puesta en marcha Edición de los datos de la sonda y de los datos específicos de la aplicación Edición de los datos de la sonda y de los datos específicos de la aplicación. Haga clic en el botón "Probe type" (Tipo de sonda).
  • Página 78 Puesta en marcha Liquicap M FMI51 HART Calibración de vacío 1. Llene el recipiente con el producto superior. 2. Realice la "Calibr. vacio 0%" siguiendo el procedimiento →  47. Si no es posible llenar el depósito, realice la "Calibr. vacio" con la sonda expuesta al aire, pero cuente con un error de precisión en la calibración de aproximadamente el...
  • Página 79: Diagnóstico Y Localización Y

    Liquicap M FMI51 HART Diagnóstico y localización y resolución de fallos Diagnóstico y localización y resolución de fallos El estado operativo del equipo se indica mediante los LED del módulo electrónico. Información de diagnóstico mediante LED 8.1.1 El LED verde parpadea El LED verde indica funcionamiento: •...
  • Página 80: Códigos De Error

    A 422, A 423, A 424 Sistema electrónico defectuoso - Apague y vuelva a encender el equipo - Si el error persiste, contacte con el personal de servicios de Endress+Hauser • A 116 Error de descarga - Repita descarga o efectúe un reinicio completo •...
  • Página 81 - Ponga la salida de corriente en modo normal • W 511 El módulo electrónico ha perdido datos de calibración - Contacte con el personal de servicios de Endress+Hauser Si ninguna de las medidas correctivas propuestas consigue el resultado deseado, efectúe un reinicio →  46...
  • Página 82: Errores Posibles En La Medición

    Diagnóstico y localización y resolución de fallos Liquicap M FMI51 HART Errores posibles en la medición 8.3.1 Valor medido incorrecto Si los valores medidos son incorrectos, siga este procedimiento: 1. Verifique la calibración de vacío y de lleno. 2. Limpie la sonda.
  • Página 83: Mantenimiento

    Personal de servicios de Endress+Hauser Endress+Hauser ofrece una amplia gama de servicios. El centro Endress+Hauser de su zona le puede proporcionar información detallada sobre nuestros servicios. Endress+Hauser...
  • Página 84: Reparación

    • Las piezas de repuesto están agrupadas en kits razonables que incluyen las instrucciones de instalación correspondientes. • Las reparaciones son llevadas a cabo por el personal de servicios de Endress+Hauser o por personal del cliente debidamente formado. • Los equipos certificados tan solo pueden ser convertidos en otros equipos certificados por el personal de servicios de Endress+Hauser o en la fábrica.
  • Página 85: Recambio

    Reparación • Los equipos con certificado Ex deben ser reparados exclusivamente por personal experimentado y cualificado o bien por el personal de servicios de Endress+Hauser • Tenga en cuenta todas las normas, certificados y reglamentos nacionales para zonas Ex, así como todas las instrucciones de seguridad (XA) •...
  • Página 86: Eliminación Del Equipo De Medición

    Reparación Liquicap M FMI51 HART 10.6.2 Eliminación del equipo de medición ADVERTENCIA Peligro para personas y medio ambiente debido a fluidos nocivos para la salud. ‣ Asegúrese de que el instrumento de medida y todos sus huecos están libres de residuos de fluido que puedan ser dañinos para la salud o el medio ambiente, p.
  • Página 87: Accesorios

    KA00130R. 11.4 Casquillo de soldadura Todos los casquillos de soldadura disponibles se describen en el documento TI00426F. La documentación está disponible en el área de descarga del sitio web de Endress+Hauser: www.endress.com Endress+Hauser...
  • Página 88: Datos Técnicos

    Datos técnicos Liquicap M FMI51 HART Datos técnicos 12.1 Sonda 12.1.1 Valores de capacitancia de la sonda La capacitancia básica de la sonda es aprox. 18 pF. 12.1.2 Capacitancia adicional Monte la sonda a una distancia mínima de 50 mm (1,97 in) respecto a una pared del depósito conductor:...
  • Página 89: Entrada

    Liquicap M FMI51 HART Datos técnicos 12.2 Entrada 12.2.1 Variable medida Medición continua de la variación de la capacitancia entre la varilla de la sonda y la pared del depósito o el tubo de puesta a tierra en función del nivel de líquido.
  • Página 90: Características De Diseño

    Datos técnicos Liquicap M FMI51 HART 12.4 Características de diseño 12.4.1 Condiciones de trabajo de referencia Temperatura ambiente: +20 °C (+68 °F) ±5 °C (±8 °F) Span: • Rango de medición estándar 5 … 2 000 pF • Rango de medición ampliado 5 …...
  • Página 91: Tiempo De Respuesta

    Liquicap M FMI51 HART Datos técnicos 12.4.7 Tiempo de respuesta FEI50H (4 … 20 mA / HART versión 5) El tiempo de respuesta afecta la velocidad a la que el indicador y la salida de corriente reaccionan a los cambios de nivel.
  • Página 92: Condiciones De Funcionamiento: Entorno

    Datos técnicos Liquicap M FMI51 HART 12.5 Condiciones de funcionamiento: entorno 12.5.1 Rango de temperatura ambiente • Caja F16: –40 … +70 °C (–40 … +158 °F) • Resto de cajas: –50 … +70 °C (–58 … +158 °F) • Observe si hay deriva •...
  • Página 93: Condiciones De Funcionamiento: Proceso

    Liquicap M FMI51 HART Datos técnicos Caja de aluminio T13 con junta de proceso hermética a gases y compartimento de conexiones separado (Ex d) Grado de protección: • IP66 • IP68 • NEMA 4X Caja separada Grado de protección: • IP66 •...
  • Página 94: Límites De La Presión Del Proceso

    Datos técnicos Liquicap M FMI51 HART Sonda con caja separada +170/ °C +120 +200/ +100 °C –80 –40 –20 –40 –60 A0040624 Temperatura ambiente Temperatura de proceso La temperatura ambiente admisible en la caja separada es la misma que la indicada para la caja compacta.
  • Página 95: Deriva De Presión Y Temperatura

    Liquicap M FMI51 HART Datos técnicos Es válido el valor más bajo de las curvas de deriva del equipo y de la brida seleccionada. 12.6.3 Deriva de presión y temperatura Para conexiones a proceso ½", ¾", 1", bridas <DN50, <ANSI 2", <JIS 10K (varilla de 10 mm (0,39 in)) y conexiones a proceso ¾", 1", bridas <DN50, <ANSI 2", <JIS 10K...
  • Página 96 Datos técnicos Liquicap M FMI51 HART +50/ +200/ °C –80 –40 +200/ –1 A0040627 Presión de proceso Temperatura de proceso Endress+Hauser...
  • Página 97: Índice Alfabético

    Liquicap M FMI51 HART Índice alfabético Índice alfabético Deriva de presión y temperatura ....95 Desbloqueo por teclas ......40 Accesorios .
  • Página 98 Índice alfabético Liquicap M FMI51 HART Función: "Ultimo error" ......72 Función "Seque" para las propiedades de producto Función: Salida/cálculo .
  • Página 99 Liquicap M FMI51 HART Índice alfabético Selector de modos de funcionamiento: posición 2. Subfunción: "Num preambulos" ....67 Ejecución de la calibración de vacío (para Subfunción: "Número de serie"...
