2.9 MÚLTIPLES GRUPOS DE AJUSTES
Dos grupos separados de ajustes se almacenan en la memoria no-volátil del MIF, con un sólo grupo activo cada
vez. El cambio entre los grupos de ajustes 1 y 2 se puede realizar a través de un ajuste o una orden de
comunicación, o en las opciones 1 y 2 a través de una entrada digital.
Los ajustes están divididos en 2 categorías: ajustes principales y avanzados. Esto permite a los usuarios tener
acceso a las funciones principales del relé de manera extremadamente simple introduciendo sólo los ajustes
principales, mientras que para tener acceso a una completa funcionalidad de manera más compleja, es
necesario introducir los ajustes avanzados.
2.10 MONITORIZACIÓN Y MEDIDA
Medida
El MIF proporciona valores de medida para intensidades de fase y neutro e imagen térmica. La precisión es del
3% en todo el rango.
Autodiagnóstico
El auto-diagnóstico tiene lugar en el arranque y continuamente durante la operación del relé. Cualquier problema
encontrado en el auto-diagnóstico originará una alarma, y actuará el contacto de ALARMA EQUIPO.

2.11 INTERFAZ DE USUARIO

Indicadores LED
Se proporcionan seis indicadores luminosos en todos los modelos. El primero es verde y no configurable (relé en
servicio); el segundo es rojo y no configurable (disparo); los 4 últimos son rojos y pueden ser configurados en los
modelos de opción 1 y 2. La configuración por defecto de los cinco LEDs es la que se muestra en la Fig. 2.2

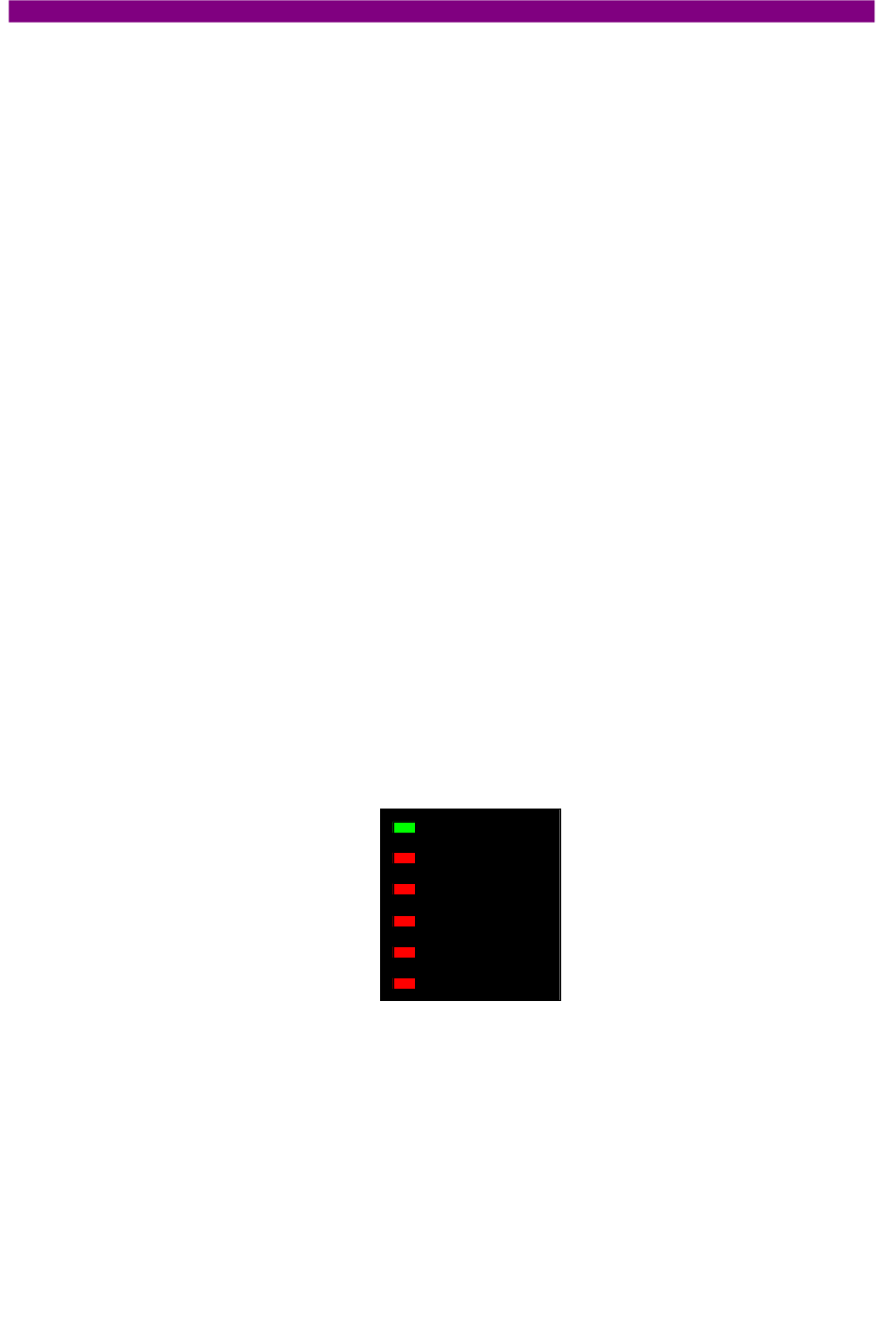

Figura 2.2 CONFIGURACIÓN POR DEFECTO DE LOS LEDS EN EL MIF
2-12
DESCRIPCION DEL PRODUCTO
Ready
Trip
Phase
Ground
Inst.
Pickup
