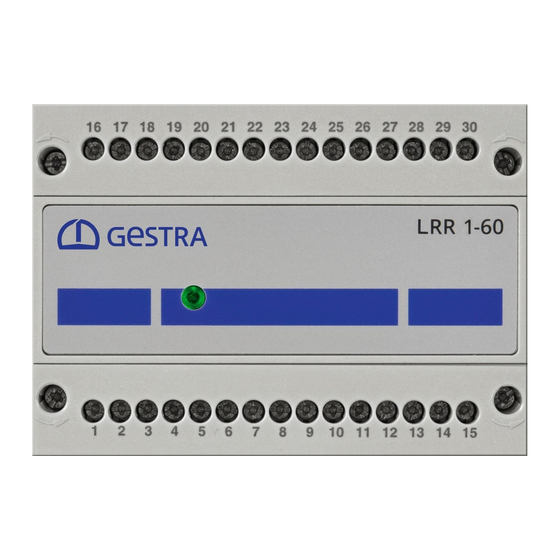

Nos reservamos todos los derechos de propiedad intelectual de esta documentación. No está permitido efectuar un uso indebido, especialmente la reproducción o la divulgación a terceros. Son válidas las condiciones generales de contratación de GESTRA AG. Volumen de suministro/contenido del paquete 1x Regulador de conductividad LRR 1-60...
Cómo utilizar este manual Este manual de instrucciones describe el uso conforme a lo previsto del regulador de conductividad LRR 1-60. Está dirigido a las personas que se encarguen de integrar, montar, poner en servicio, manejar, realizar el mantenimiento y desechar estos aparatos en cuanto a la técnica de control. Toda persona que lleve a cabo las actividades anteriores debe haber leído este manual de instrucciones y haber comprendi- do su contenido.
Clasificación de las indicaciones de advertencia PELIGRO PELIGRO Previene de una situación peligrosa que tiene como consecuencia la muerte o lesiones graves. ADVERTENCIA Previene de una situación peligrosa que puede tener como consecuencia la muerte o lesiones graves. PRECAUCIÓN PRECAUCIÓN Previene de una situación que puede tener como consecuencia lesiones leves a moderadas.
Términos especializados/abreviaturas En este apartado explicaremos algunas abreviaturas y términos especializados, etc., que se emplean en este manual. Regulador de purga de sales Un regulador de purga de sales es un regulador de conductividad que ofrece las funciones especiales para la activación de válvulas de purga de sales en calderas de vapor. Puede utilizarse como regulador de conductividad en otras aplicaciones.
Página 8
Se pueden enviar o recibir datos. TRV.. /NRG.. /LRG.. /SRL.. Designaciones de aparatos y tipos de GESTRA, Véase la página 9. Salida PhotoMOS PhotoMOS es un tipo especial de relé semiconductor que utiliza un diodo luminoso en el lado de entrada acoplado ópticamente a un transistor de salida.
Para garantizar el uso conforme a lo previsto con cada aplicación, también debe leer los manua- les de instrucciones de los componentes de sistema utilizados. Encontrará los manuales de instrucciones actuales para los componentes de sistema men- ■ cionados en la Fig. 1 en nuestra página web: http://www.gestra.com/documents/brochures.html LRR 1-60 - Manual de instrucciones - 819951-00...
Uso conforme a lo previsto Directivas y normas aplicadas El regulador de conductividad LRR 1-60 se ha comprobado y aprobado para su uso dentro del ámbito de validez de las siguientes directivas y normas: Directivas: Directiva 2014/35/UE Directiva de baja tensión ■...
Si el regulador de conductividad LRR 1-60 no se comporta como se ha descrito en las ■ páginas 24 a 25, es posible que esté defectuoso. Efectúe un análisis de fallos. ■ Cambie el aparato defectuoso solo por un aparato del mismo tipo de GESTRA AG. ■ Cualificación necesaria para el personal Actividades Personal Integrar técnica de control...
Función El regulador de conductividad LRR 1-60 es un regulador por pasos de 3 puntos. Este evalúa cíclicamente los telegramas de datos de un electrodo de conductividad (p. ej., LRG 16-60, LRG 16-61 o LRG 17-60). El regulador de conductividad señaliza que se ha alcanzado la conductividad MÁX. o MÍN., abre o cierra la válvula de purga de sales y puede activar una válvula de purga de fangos.
Datos técnicos Tensión de alimentación 24 V CC +/-20 % ■ Consumo de potencia Máx. 5 VA ■ Consumo de corriente Máx. 0,3 A ■ Fusible externo necesario 0,5 A M ■ Entrada/salida Interfaz para bus CAN conforme a ISO 11898 CANopen, aislada ■ Entradas 1x entrada analógica para potenciómetro 0-1000 W, conexión de dos hilos (indicación de la posición ■...
Página 14
Datos técnicos Elementos de visualización y mando 1x LED de varios colores (naranja, verde, rojo) ■ Naranja = arranque ◆ Verde = funcionamiento ◆ Rojo = averías ◆ 1x interruptor de codificación de 4 polos para el ajuste de grupo regulador y de la tasa de baudios ■...
Placa de características/identificación LRR 1-60 Identificación de Absalzregler LRR 1-60 aparato Continuous Blowdown Betriebsanleitung Controller beachten Indicación Régulateur de déconcen- tration continue de seguridad See installation Tensión de alimen- instructions tación/consumo de 5 VA IP 40 (IP20) Voir instructions de potencia/categoría montage T 55°C (131°F)
Ajustes de fábrica El regulador de conductividad se suministra de fábrica con los siguientes ajustes: Tasa de baudios: 50 kBit/s (máx. 1000 m de longitud de cable) ■ Grupo regulador: ■ Posición del interruptor de codificación: Interruptor deslizante blanco (1 a 4 = OFF) ■...
Elementos de función y dimensiones 16 17 18 19 20 21 22 23 24 25 26 28 29 30 9 10 11 12 13 14 15 Fig. 5 Regleta de bornes superior Se puede acceder al interruptor de Regleta de bornes inferior codificación aflojando y sacando la regleta de bornes inferior.
Montar el regulador de conductividad LRR 1-60 El regulador de conductividad LRR 1-60 se monta en un armario de distribución sobre un riel de soporte tipo TH 35. PELIGRO PELIGRO Cuando se trabaja en sistemas eléctricos, existe el riesgo de sufrir una descarga eléctrica mortal.
Esquema de conexiones del regulador de conductividad LRR 1-60 Entrada de modo de espera para una orden de conmutación externa: regulación DESC./válvula CERR./purga de fangos DESC. Salida de relé, Activación de una Salida de relé, – 24 V DC alarma MÍN. válvula de purga de sales alarma MÁX.
Conexión eléctrica Cable de bus, longitud y sección de cable Como cable de bus debe utilizarse un cable de control multipar trenzado con blindaje, p. ej., ■ UNITRONIC BUS CAN 2 x 2 x .. mm o RE-2YCYV-fl 2 x 2 x .. mm ®...
Esquema de conexiones del sistema de bus CAN Ejemplo URS, NRR, LRR, NRG, LRG, TRV NRG, LRG, TRV – – – – 24 V DC + 24 V Option Shield + 24 V + 24 V + 24 V + 24 V - 0 V - 0 V - 0 V...
Modificar los ajustes del aparato PELIGRO PELIGRO Riesgo de descarga eléctrica mortal en caso de contacto con las conexiones conductoras de tensión de las regletas de bornes. Antes de realizar cualquier trabajo en las regletas de bornes, desconecte siempre el aparato ■...
La parametrización del regulador de conductividad debe efectuarse según lo indicado en el manual de instrucciones del dispositivo de mando y visualización URB 60. Encontrará los manuales de instrucciones actuales para los componentes de sistema men- ■ cionados en la Fig. 1 en nuestra página web: http://www.gestra.com/documents/brochures.html LRR 1-60 - Manual de instrucciones - 819951-00...
Puesta en servicio: inicio, funcionamiento y alarma Fig. 9 LED de varios colores (naranja/verde/rojo), naranja = arranque/verde = funcionamiento/rojo = averías El relé MÍN.está parametrizado como alarma MÍN. en el URB 60 Tipo de funcionamiento Durante el inicio del funcionamiento todos los relés del regulador de conductividad por pasos de 3 puntos LRR 1-60 están inactivos y el LED se ilumina en naranja.
Si el regulador de conductividad LRR 1-60 no se comporta como se ha descrito en esta ■ página, es posible que esté defectuoso. Efectúe un análisis de fallos. ■ Cambie el aparato defectuoso solo por un aparato del mismo tipo de GESTRA AG. ■ LRR 1-60 - Manual de instrucciones - 819951-00...
Averías del sistema Causas Las averías del sistema se producen en caso de montaje o configuración erróneos de los componentes de bus CAN, si se sobrecalientan los aparatos, o bien en caso de interferencias en la red de suministro o de haber componentes electrónicos defectuosos.
Averías del sistema Visualización de las averías del sistema Fig. 10 LED de varios colores (naranja/verde/rojo), naranja = arranque/verde = funcionamiento/rojo = averías Visualización de averías en el regulador de conductividad LRR 1-60 (relé MÍN. parametrizado como alarma MÍN.) Relé Tipo de fallo/avería MÍN.
Dichos medios pueden ser sustancias sólidas, líquidas o gaseosas, o bien mezclas de sustan- cias, así como radiaciones. GESTRA AG solo acepta las devoluciones de productos que presenten el formulario de devolu- ción rellenado y firmado, así como también una declaración de descontaminación rellenada y firmada.
Los pormenores sobre la conformidad del aparato según las directrices europeas se pueden consultar en nuestra declaración de conformidad. La declaración de conformidad está disponible en internet en www.gestra.com o puede solicitárnosla a nosotros. LRR 1-60 - Manual de instrucciones - 819951-00...
