Instrucciones de funcionamiento
– Para aplicaciones de pulverización portátiles de pinturas y revestimientos con fines arquitectónicos –

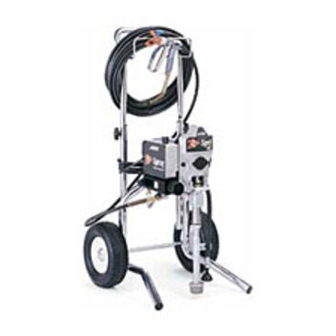

Pulverizador de pintura sin aire 1900 Plust
Presión máxima de trabajo de 3000 psi (207 bar, 20,7 MPa)
Instrucciones importantes de seguridad
Lea todas las advertencias e instrucciones de este
manual. Guarde las instrucciones.
ti7508a
Hi Boy 233782
Serie A, B, C, D, E, F
. . . . . . .
309423
. . . . . . .
309971
. . . . . . .
309428
Modelo 233782 (Serie A, B)
Modelo 246649 (Serie A, B, C, D)
. . . . . . .
311062
Modelo 233782 (Serie C, D, E, F)
ti8027a
Soporte 246649
Serie A, B, C, D
311539K
Publicidad
Tabla de contenido
Manuales relacionados para ASM Zip-Spray 1900 Plus
Resumen de contenidos para ASM Zip-Spray 1900 Plus
- Página 1 311539K Instrucciones de funcionamiento – Para aplicaciones de pulverización portátiles de pinturas y revestimientos con fines arquitectónicos – Pulverizador de pintura sin aire 1900 Plust Presión máxima de trabajo de 3000 psi (207 bar, 20,7 MPa) ..309423 Instrucciones importantes de seguridad Lea todas las advertencias e instrucciones de este...
- Página 2 Características técnicas Este equipo no está diseñado para utilizarse con materiales inflamables o combustibles utilizados en lugares como tiendas de muebles u otros “talleres”, o ubicaciones fijas. Si tiene la intención de utilizar este equipo en este tipo de aplicaciones, debe respetar los requisitos de las normas NFPA 33 y OSHA relacionados con el uso de materiales inflamables y combustibles.
- Página 3 ADVERTENCIA PELIGRO DE DESCARGA ELÉCTRICA Una conexión a tierra, montaje o utilización incorrectos del sistema puede causar descargas eléctricas. D Apague y desconecte la alimentación eléctrica antes de desconectar el equipo. D Utilice únicamente tomas eléctricas conectadas a tierra. D Utilice únicamente cables de extensión de 3 hilos. D Compruebe que los terminales de conexión a tierra del pulverizador y de los cables de extensión están intactas.
-
Página 4: Conexión A Tierra Y Requisitos Eléctricos
Conexión a tierra y requisitos eléctricos Este pulverizador debe estar conectado a tierra. La conexión a tierra reduce el riesgo de descargas eléctricas y estáticas al proporcionar un cable por donde puede escapar la corriente eléctrica debida a la acumulación estática o en caso de que haya un cortocircuito. D El pulverizador requiere un circuito de a 120V CA, 60 Hz, 15A con receptáculo de conexión a tierra. -
Página 5: Sobrecarga Térmica
Conexión a tierra y requisitos eléctricos D Conecte a tierra el cubo metálico sujetando un extremo del cable de conexión a tierra al cubo y el otro extremo a una tierra, por ejemplo una tubería de agua. ti5851a D Mantenga la continuidad de la puesta a tierra durante la limpieza o la liberación de la presión sujetando firmemente una pieza metálica de la pistola de pulverización contra... -
Página 6: Procedimiento De Descompresión
Procedimiento de descompresión Siga el Procedimiento de descompresión cuando deje de pulverizar y antes de limpiar, revisar, reparar o transportar el equipo. 1. Apague la unidad y desenchufe el cable de alimentación. 2. Gire la válvula de pulverización-cebado/drenaje hasta CEBAR/DRENAR para liberar la presión. CEBAR 3. -
Página 7: Identificación De Los Componentes
Identificación de los componentes Control de la presión Interruptor de potencia Incremento Reducción de presión de presión TI3183a Filtro Tubo de drenaje Tubo de aspiración Tubo de aspiración + tubo de drenaje = Conjunto del tubo de aspiración ti7508a Válvula de cebado Salida de fluido ti6778a Seguro del gatillo de la pistola de pulverización... -
Página 8: Montaje
Montaje 1. Conecte la manguera sin aire al pulverizador. Apriete firmemente. 2. Conecte el otro extremo de la manguera a la pistola. ti6766a 3. Apriete firmemente. ti6767a 4. Retire el portaboquillas. ti6768a 311539... - Página 9 5. Revise el elemento filtrante de entrada en busca de obstrucciones o suciedad. 6. Llene la tuerca prensaestopas del cuello con Sello de empaquetaduras ASM para evitar el desgaste prematuro de las empaquetaduras. Haga esto cada vez que utilice el pulverizador y lo guarde.
- Página 10 7. Apague el suministro de energía. 8. Enchufe el cable de alimentación eléctrica a una toma eléctrica con conexión a tierra. 9. Gire la válvula de cebado hacia abajo. 10. Coloque el tubo de aspiración en un recipiente metálico parcialmente lleno con líquido de lavado.
-
Página 11: Puesta En Marcha
Puesta en marcha 1. Ajuste el dispositivo de control de presión al valor más bajo. 2. Encienda la fuente de alimentación. 3. Aumente la presión lo suficiente como para poner en marcha el motor y deje que el fluido circule por el tubo de drenaje durante 15 SEG 15 segundos;... - Página 12 6. Coloque el tubo de aspiración en la lata de pintura. PINTURA 7. Vuelva a dispara la pistola en el recipiente de lavado hasta que salga pintura. Enganche el seguro del gatillo. Instale la boquilla y el portaboquillas, página 13. ti6763a LAVAR Seguro enganchado...
- Página 13 Conjunto de boquilla y portaboquillas 1. Introduzca el sello de la boquilla y la junta. Asegúrese de que la curvatura del sello de la boquilla corresponde a la curvatura del cilindro de la boquilla. ti6770a 2. Introduzca la boquilla. ti6771a 3.
- Página 14 Plantilla de prueba de pulverización 1. Dispare la pistola y pulverice la plantilla de prueba. Regule lentamente la presión para suprimir los extremos densos. Si no logra hacerlo, utilice una boquilla más pequeña. Extremos densos 2. Mantenga la pistola perpendicular a la super- ficie, 10–12 in.
-
Página 15: Limpieza
Limpieza 1. Apague el suministro de energía. 2. Fije la presión en el valor más bajo. Dispare la pistola para liberar la presión. PINTURA ti6740a 3. Gire hacia abajo la válvula de cebado hasta la posición de cebar. 4. Retire el conjunto del filtro y ensamble la pistola sin el filtro. - Página 16 5. Desmonte el portaboquillas y la Uni–boquilla. ti6768a 6. Limpie el filtro, el portaboquillas y la Uni-boquilla con líquido de lavado adecuado. LAVAR ti6776a 7. Retire el conjunto del tubo de aspiración del cubo de pintura e introdúzcalo en el líquido de lavado.
- Página 17 9. Encienda la fuente de alimentación. 10. Gire la válvula de cebado horizontalmente, hasta la posición de pulverización. 11. Mantenga la pistola contra la lata de pintura. Suelte el seguro del gatillo. Dispare la pistola y aumente la presión hasta que aparezca líquido de lavado.
- Página 18 14. Suba el tubo de aspiración por encima del líquido de lavado y haga funcionar el pulverizador durante 15 a 30 segundos para drenar el líquido. Apague la fuente de alimentación. PINTURA LAVAR Nota: Si lava con agua, lave de nuevo con alcohol mineral o Pump Shield, pero no repita los pasos 8 ó...
-
Página 19: Mantenimiento
Filtro del colector (sólo el modelo Hi–Boy), filtro de la pistola y colador de entrada. Fugas en la copea húmeda, apretar si fuera necesario. Nivel de sello de empaquetadura ASM. Seguro del gatillo de la pistola. Desgaste de la boquilla, reemplazar si fuera necesario. - Página 20 ASM distributor to the original purchaser for use. With the exception of any special, extended, or limited warranty published by ASM, ASM will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by ASM to be defective.
