ACTIVADO
DESACTIVADO
SI DESEA VER EL DIAGRAMA
COMPLETO Y SU LEYENDA,
CONSULTE LA SECCIÓN 7
ALIMENTACIÓN AL
CONTROLADOR
SEÑAL AL
CONTROLADOR
NOTA: SE MUESTRA EL VENTILADOR DEL EVAPORADOR DE VELOCIDAD ALTA.
PARA VELOCIDAD BAJA, SE ACTIVA EL CONTACTO TE Y SE DESACTIVA
EL CONTACTO TV.

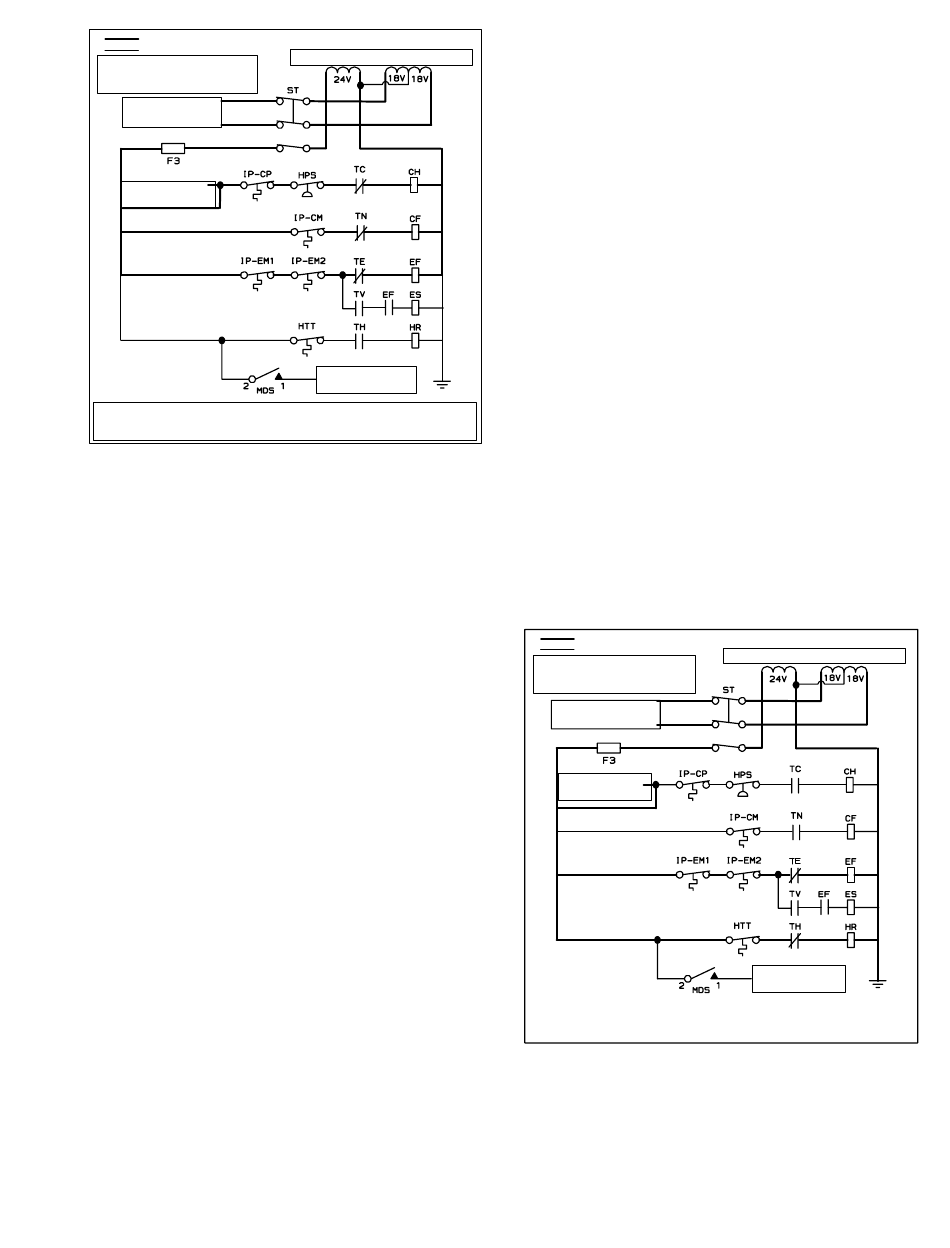

Figura 4-5 Refrigeración en Modo Perecedero
4.10.1 Secuencia de operación - -
Refrigeración en Modo Perecedero
NOTA
En el modo de operación perecedero convencional,
los motores del evaporador funcionan en alta
velocidad. En el modo económico de perecederos
la velocidad del ventilador es variable.
NOTA
En ambientes con temperatura baja, el ventilador
del condensador es activado por el controlador
para mantener la presión de condensación adecuada.
a. Cuando la temperatura del aire de suministro esté sobre
el punto de referencia y disminuyendo, la unidad
ejecutará la refrigeración con el motor del ventilador
del condensador (CF), el motor del compresor (CH)
y los motores del ventilador del evaporador (EF)
activados y la luz COOL encendida. (Vea Figura 4-5.)
b. Cuando la temperatura del aire baja a un rango de
tolerancia predeterminado sobre el punto de referencia,
se enciende la luz en rango.
c. A medida que la temperatura del aire continúa bajando,
el enfriamiento modulado comienza a aproximadamente
2,5_C (4,5_F) sobre
(Vea Figura 4-3)
d. El controlador observa el aire de suministro. Una vez
que el aire de suministro cae por debajo del punto de
referencia y la válvula SMV alcanza la posición de 0%
de apertura, el controlador registra periódicamente la
temperatura del aire de suministro, el punto de referencia
y el tiempo. Luego realiza un cálculo restando la lectura
del punto de referencia de la del aire de suministro
y multiplicando el resultado por la lectura del tiempo.
El resultado es un número negativo.
e. Si con el cálculo se obtiene -250, se abren los contactos
TC y TN para desactivar los motores del compresor
y del ventilador del condensador. También se apaga la luz
de refrigeración.
TRANSFORMADOR DEL CONTROL
SEÑAL AL
CONTROLADOR
el punto de referencia.
f. Los motores del ventilador del evaporador continúan
funcionando para hacer circular el aire por el contenedor.
La luz de en rango permanecerá encendida mientras
el aire de suministro esté dentro del rango de tolerancia
del punto de referencia.
g. Cuando la temperatura del aire de suministro aumente a
0,2_C (0.4_F) por sobre el punto de referencia y el tiempo
de apagado de tres minutos haya transcurrido, los relés
TC y TN se activan para hacer arrancar nuevamente el
compresor y los motores del ventilador del condensador.
También se encenderá la luz de refrigeración.
4.10.2 Secuencia de operación - -
Calefacción en Modo Perecedero
La unidad trabajará en calefacción, sólo en el Modo
perecedero, el relé TH se bloquea electrónicamente
en el Modo congelado.
a. Si la temperatura del aire disminuye 0,5_C (0,9_F) bajo
el punto de referencia, el sistema ingresa al modo de
calefacción. (Vea Figura 4-3). El controlador cierra los
contactos TH (vea Figura 4-6) para que la energía que
pasa por el termostato de terminación de calefacción
(HTT) active los calefactores (HR). La luz HEAT también
se encenderá. Los ventiladores del evaporador
continuando haciendo circular el aire por el contenedor.
b. Cuando la temperatura aumenta a 0,2_C (0.4_F) bajo
el punto de referencia, se abre el contacto TH para
desactivar los calefactores. La luz HEAT también se
apagará. Los ventiladores del evaporador continuarán
haciendo circular el aire por el contenedor.
c. Un termostato de seguridad de terminación de calefacción
(HTT), instalado
del evaporador abrirá el circuito de calefacción si se
produce sobrecalentamiento.
ACTIVADO
DESACTIVADO
SI DESEA VER EL DIAGRAMA
COMPLETO Y SU LEYENDA,
CONSULTE LA SECCIÓN 7
ALIMENTACIÓN AL
CONTROLADOR
SEÑAL AL
CONTROLADOR
Figura 4-6 Calefacción en Modo perecedero
4.10.3 Secuencia de operación - -
Refrigeración en Modo congelado
1. En el Modo
del evaporador funcionan en velocidad baja.
4-7
NOTA
en el soporte del serpentín
TRANSFORMADOR DEL CONTROL
SEÑAL AL
CONTROLADOR
NOTAS
congelado los motores
T-318S
