Sensor De Posición De La Ventila (Vps); Figura 6-29 Posicionamiento Del Sensor De Suministro; Figura 6-30 Posicionamiento Del Sensor De Retorno - Carrier TRANSICOLD THIN Serie Operación Y Servicio

Cables del
sensor
Conjunto de anillo
protector y tapa
Portasensor
Sensor
Suministro

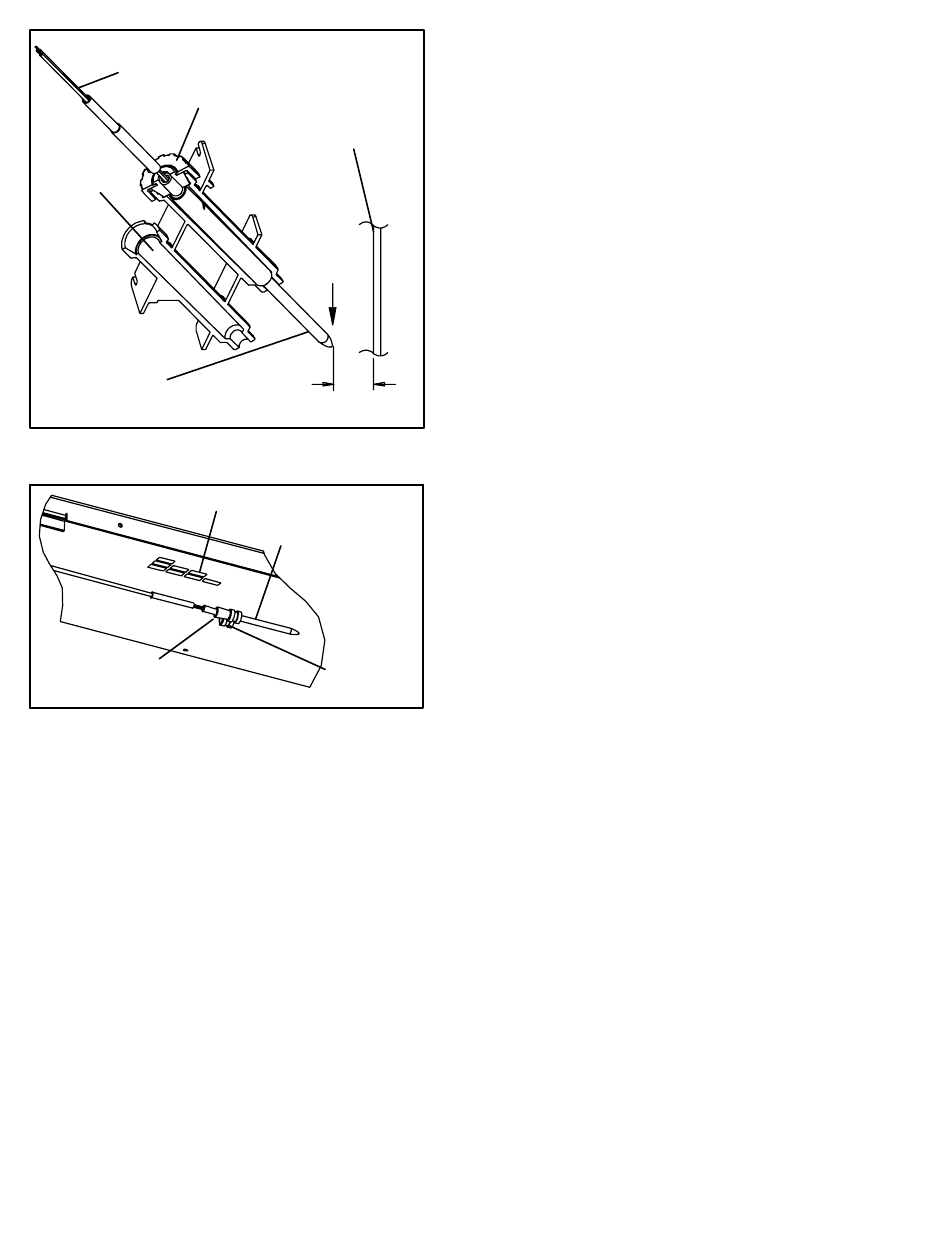

Figura 6-29 Posicionamiento
del Sensor de Suministro
Sello
Figura 6-30 Posicionamiento
del Sensor de Retorno
6.23 SENSOR DE POSICIÓN DE LA VENTILA (VPS)
El sensor de posición de la ventila (VPS) determina la
posición de la ventila de aire casi en tiempo real mediante
el código de función 55.
La alarma del sensor de posición de la ventila de aire de
entrada (AL50) se activará si la lectura del sensor no se
estabiliza en 5 minutos o si el sensor está fuera de su rango
válido (en cortocircuito o abierto). Esto puede ocurrir si la
ventila está suelta o si el panel está defectuoso. Para
confirmar si el panel está defectuoso, asegúrese de que la
tuerca de mariposa esté firme y luego apague y encienda
la unidad.
La alarma debería desactivarse inmediatamente si se
cumple el requisito de los 4 minutos de estabilidad. Si la
alarma se activa otra vez transcurridos los cuatro minutos
y está seguro de que el panel ha estado estable, debería
reemplazar el panel.
Si la alarma reaparece inmediatamente como activa,
se debería reemplazar el panel.
VPS superior:
Para reemplazar el sensor VPS, se debe retirar el panel
y reemplazarlo por otro panel superior de aire de entrada
equipado con un sensor VPS.
T--318S
Panel posterior
del evaporador
Flujo de aire
de suministro
6 mm
(1/4 pulg.)
Rejilla del evaporador
Sensor combinado
(instale en cualquier
abrazadera)
Abrazadera
de montaje
Al instalar, es necesario calibrar el conjunto nuevo de sensor
de posición de ventila de la manera siguiente:
1. Gire la ventila a la posición 0 CMH/ CFM.
2. Aparecerá automáticamente el Código 45. Presione la
tecla Enter y manténgala presionada durante 5 segundos.
3. Después de que se haya presionado la tecla Enter
la pantalla mostrará CAL (calibración).
4. Presione la tecla ALT MODE y manténgala presionada
durante cinco segundos.
5. Una vez completada la calibración, el Código 45 indicará
0 CMH / CFM.
VPS inferior:
1. Quite la rejilla protectora del condensador.
2. Si la unidad está equipada con un registrador Partlow,
quite los 4 pernos de montaje del conjunto de la caja
Partlow Box y extraiga la caja Partlow de la unidad.
Si la unidad no está equipada con registrador Partlow
quite el panel de acceso de la izquierda para obtener
espacio detrás del conjunto de reposición de aire de
entrada.
3. Quite las 2 tuercas y las 2 arandelas que sostienen
el conjunto deslizable. Estas roscas están aprisionadas
y las tuercas pueden dañarlas al retirarlas.
4. Quite el conjunto deslizable.
5. El soporte del sensor de posición de la ventila puede
estar remachado, quite los remaches con un taladro.
Si el soporte está apernado; quite los pernos, las arandelas
y las tuercas.
6. Marque la posición de las amarras y el tendido de los
cables para la instalación del sensor nuevo.
7. Quite el conjunto de sensor y soporte de la parte
posterior del conjunto de reposición de aire de entrada.
8. Inserte el conjunto de sensor nuevo por el orificio
por donde se retiró el sensor antiguo y pase el arnés
de cable como se indicó en el paso #7.
9. Instale el soporte a la unidad con los pernos,
las arandelas y las tuercas.
10.Ponga amarras en el arnés de cables en las ubicaciones
observadas en el paso 7.
11. Calibre el sensor:
a.Use un multímetro configurado a 200k ohms. Conecte
el Terminal al conector del sensor VPS.
b.Gire la rueda del engranaje del motor completamente
a la derecha (en sentido del reloj) hasta que se detenga.
c.Ajuste la rueda del engranaje en sentido opuesto
al reloj hasta que el instrumento indique: 6,5k ohms
(aproximadamente).
d.Instale la compuerta corredera del sensor VPS
de modo de que quede rasa en el carril inferior, el
engranaje del motor y los dientes de la compuerta estén
engranados y la rueda del engranaje no se mueva de su
posición fija.
12. Posicione el conjunto deslizable sobre los tornillosos
y reinstale las (2) arandelas y las (2) tuercas que
aseguran el conjunto.
13.Marque los extremos de los dos 2 tornillos del conjunto
del panel con un cortante para que no sea fácil retirar las
tuercas.
14.Reinstale el conjunto de caja Partlow si está presente
en la unidad, o el panel de acceso.
15. Reinstale la guarda del ventilador del condensador.
6-22
