Insertos De Bisagras De Puertas; Figura 6-32 Reparación De La Bisagra De La Puerta; Tabla 6-2 Juego De Reparación De Grietas, Astillas Y Orificios; Tabla 6-3 Juego De Reparación De Insertos - Carrier TRANSICOLD THIN Serie Operación Y Servicio

que se usará para cada inserto. Se debería usar un aro
de tope en la broca para limitar la profundidad.
a. Centre la broca en el inserto y taladre a la profundidad
señalada.
b. Retire las astillas del orificio taladrado.

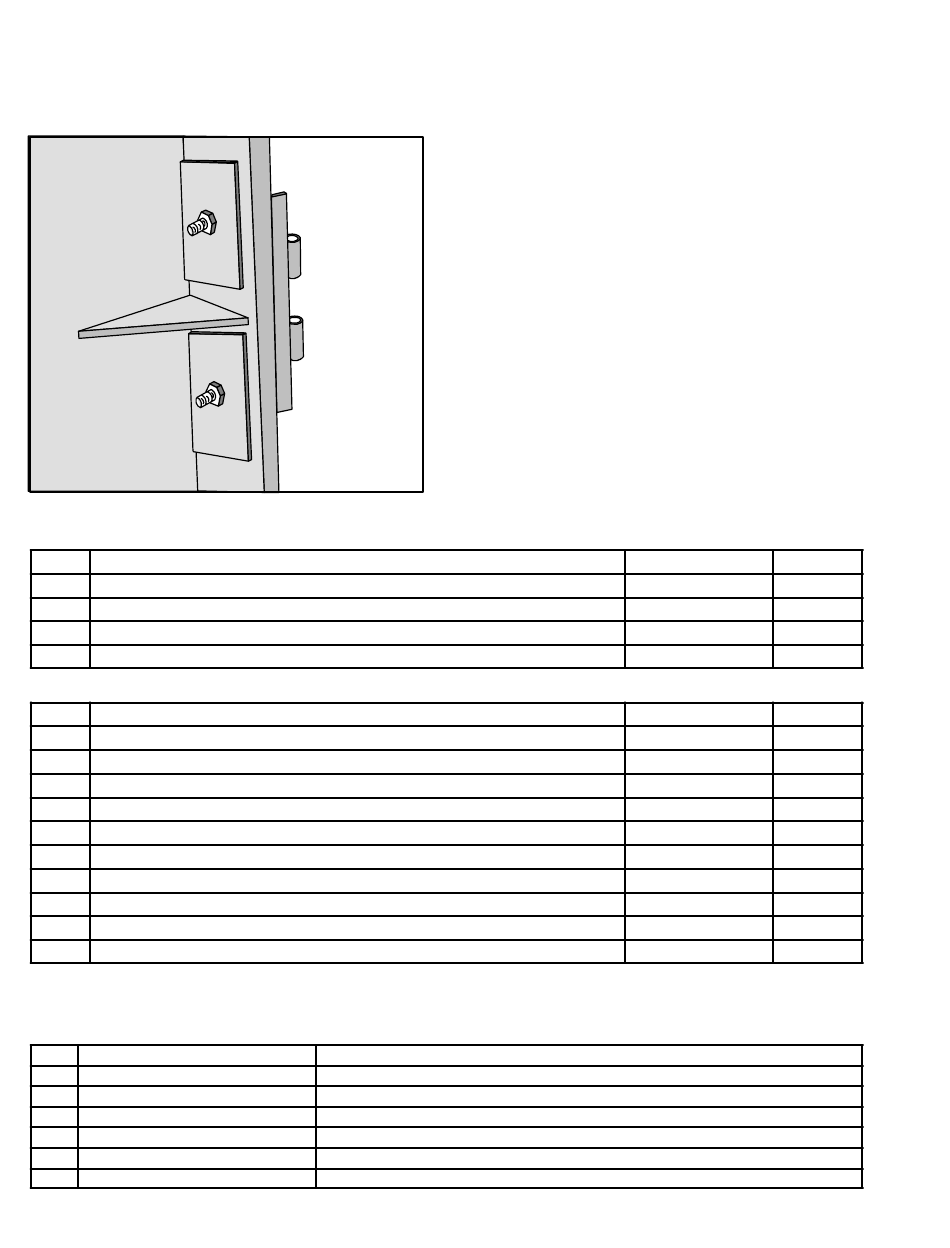

Figura 6-32 Reparación de la bisagra de la puerta
ÍTEM
1 Juego de reparación de grietas -- Incluye
2 . . . Juego de parches de fibra de vidrio (Loctite FK--98 o 80265)
3 . . . Sellador adhesivo Sikaflex 221 (Sikaflex 232--361)
4 . . . Hoja de instrucciones
ÍTEM
1 Juego de reparación de insertos-- Incluye
2 . . . Inserto -- 17,53 x 9,91 mm (0,690 x 0,390 pulg.) Hilos de 1/4--20
3 . . . Inserto -- 15,88 x 6,35 mm (0,625 x 0,250 in) Hilos de 10-24
4 . . . Inserto - 25.15 x 7.54 mm (0,990 x 0,297 pulg.) Hilos de 10-24
5 . . . Inserto -- 10,16 x 9,53 mm (0,400 x 0,375 pulg.) Hilos de 10-24
6 . . . Inserto -- 12,7 x 9,91 mm (0,5 x 0,390 pulg) Hilos de 1/4--20
7 . . . Inserto -- 9,.53 x 6,76 mm (0,375 x 0,266 pulg.) Hilos de 10-24
8 . . . Epoxia Durabond E20--HP (Loctite 29314)
9 . . . Tubo de mezcla estática (Loctite 983440)
10 . . . Hoja de instrucciones
Nota: Los procedimientos de reparación de insertos requieren una pistola de aplicación,
referencia de parte Carrier 07- -00391- -00 (Loctite 983435)
Ítem Número de parte del inserto
1 34- 06231- 01
2 34- 06231- 03
3 34- 06231- 04
4 34- 06231- 05
5 34- 06231- 06
6 34- 06231- 07
T--318S
Tabla 6-2 Juego de reparación de grietas, astillas y orificios
DESCRIPCIÓN
Tabla 6-3 Juego de reparación de insertos
DESCRIPCIÓN
Tabla 6-4 Información de taladrado
10,3 mm x 17,8 mm profundidad (0,404 pulg. x 0,700 pulg. profundidad)
6,8 mm x 16,3 mm profundidad (0,266 pulg. x 0,640 pulg. profundidad)
7,9 mm x 25,4 mm profundidad (0,3125 pulg. x 1,0 pulg. profundidad)
6,9 mm (0,270 pulg.) Taladre completamente.
10,3 mm (0,404 pulg.) Taladre completamente.
6,8 mm (.266 pulg.) Taladre completamente.
c. Mezcle los dos componentes epóxicos y rellene el orificio
hasta la mitad con epoxia.
d. Presione el inserto hasta que quede a ras con
la superficie.
e. Limpie el exceso de epoxia. La parte está lista para
el servicio después de que el material se ha endurecido
y no está viscoso (aproximadamente 20 minutos)

6.26.5 Insertos de bisagras de puertas

Si las bisagras de puertas se han retirado de la caja
de control, taladre y reinstale la bisagra como se muestra
en Figura 6-32 y como se describe a continuación.
Materiales necesarios:
1. Corte dos trozos cuadrados de aluminio de 3 mm
de espesor (1/8 pulg.) o acero inoxidable de
aproximadamente 40 mm (1 5/8"). Estos cuadrados
servirán como placas de apoyo.
2. Dos tuercas, pernos (10 - - 24 x 1") y arandelas por cada
inserto que necesita reparación.
a. Taladre un orificio de 1/4" en el centro de cada placa
de apoyo cuadrada.
b. Pase los pernos por los orificios en la bisagra de la puerta,
luego por la caja de control en la ubicación en que el
inserto de la bisagra se salió.
c. Desde el interior de la caja de control, coloque las
placas de apoyo sobre los pernos y asegure en posición
con las arandelas y las tuercas.
Tamaño y profundidad de la perforación
6-26
Cantidad
REFERENCIA
76--00724--00SV
76--00724--00Z 10
02--00067--02Z 10
98--02339--00 10
Cantidad
REFERENCIA
76--50084--00
34--06231--01 10
34--06231--03 10
34--06231--04 10
34--06231--05 10
34--06231--06 10
34--06231--07 10
02--0082--00
07--00390--00
98--02338--00
