Limpieza Del Condensador Enfriado Por Agua; Figura 6-17 Limpieza Del Condensador De Agua -- Circulación Forzada - Carrier TRANSICOLD THIN Serie Operación Y Servicio

e. Cierre y asegure la rejilla de seguridad del condensador.
f. Aplique potencia a la unidad y verifique la rotación.
Si el ventilador gira en dirección opuesta, cambie
los cables 5 y 8.
6.12 LIMPIEZA DEL CONDENSADOR ENFRIADO
POR AGUA
El condensador de agua es el tipo de Cilindro
con Serpentín. El agua circula por los tubos cupro níquel.
El vapor refrigerante es depositado en el cilindro
y se condensa en la superficie exterior del serpentín.
El óxido, incrustación y fango en la superficie de los tubos
interfiere con la transferencia de calor, reduce la capacidad
productiva del sistema, causa alta presión de descarga
e incrementa el consumo de corriente.
Para verificar la temperatura de la salida de agua
del condensador y la temperatura actual de condensación,
se puede determinar si el serpentín del condensador está
sucio. Una pronunciada diferencia en temperatura entre
el agua de salida del condensador y la temperatura de
condensación y la poca diferencia de temperatura entre la
entrada y salida de agua al condensador, es una indicación
que el condensador esta sucio.
Para encontrar la temperatura aproximada de condensación
estando la unidad funcionando en enfriamiento, coloque
un manómetro 0 a 36.2 kg/cm@ (0 a 500 psig).
Ejemplo: La presión de descarga es 10,3 kg/cm@
(146,4 psig). Según Tabla 6-8
temperatura de R-134a), el valor 10,3 kg/cm@ (146,4 psig)
se convierte a 43_C (110_F).
Si el condensador enfriado pro agua esta sucio,
recomendamos el procedimiento siguiente para limpiarlo:
a. Desconecte la unidad y la fuente de alimentación.
b. Desconecte el tubo del presostato de presión de agua
aflojando las dos tuercas acampanadas. Instale
una tapa de 1/4" en la conexión de entrada en el
condensador (reemplaza las dos tuercas acampanadas).
Elimine las escamas del tubo si fuese necesario.
Lo que necesitará:
1. Compuesto Oakite No. 22, disponible en polvo
en envases de 68 kg (150 lb) y 136 kg (300 lb).
2. El producto Oakite composición No. 32 es un líquido
embotellado en envases de 3,785 litros (4 galones US)
y en garrafas de 52,6 kg (116 lbs) neto.
3. Agua limpia.
4. Una bomba especial para ácidos y envases o botellas
con manguera de goma.
NOTA
Cuando se utiliza por primera vez el compuesto
Oakite No. 32, se recomienda solicitar asistencia al
representante local del Servicio Técnico Oakite para
que colabore con la planificación del procedimiento.
Los técnicos de Oaktite asesorarán al lector para que
se realice el trabajo desarmando lo mínimo del equipo,
le indicarán cómo calcular el tiempo y la cantidad de
compuesto requerido; cómo preparar la solución; cómo
controlar y terminar el proceso de desincrustación
enjuagando y neutralizando el equipo antes de ponerlo
nuevamente en servicio.
Resumen del Procedimiento:
a. Vacíe el agua de los tubos del condensador. Limpie los
tubos con Oakite No. 22 para quitar la suciedad y el fango.
b. Enjuague.
c. Desincruste los tubos de agua con Oakite No. 32
para remover la escama depositada.
(tabla de presión/
6-11
d. Enjuague.
e. Neutralice.
f. Enjuague.
g. Arranque la unidad en condiciones normales y verifique
la presión de descarga.
Procedimiento Detallado:
1 Drene y enjuague el circuito de agua del condensador.
Si la incrustación es en el interior de los tubos también
tendrá fango y será necesario eliminar todo el fango
antes de iniciar el procedimiento de desincrustar.
2 Para eliminar el fango o la suciedad, use 170 gramos
(6 oz.) de Oakite No. 22 para cada 3,785 litros (1 U.S. ga.)
de agua. Caliente la solución y hágala circular por los
tubos con la bomba hasta que el fango quede eliminado
por completo.
3. Enjuague bien con abundante agua fresca.
4. Prepare con agua, una solución de Oakite No. 32
de 15% por volumen. Mezclando lentamente 0,47 litros
(1 pinta EE.UU.) de solución (Oakite No.32) con
2,8 litros (3 cuartos EE.UU.) de agua.
ADVERTENCIA
Oakite Nº 32 es un ácido. Asegúrese de que
el ácido sea adicionado lentamente al agua.
¡NO PONGA EL AGUA EN EL ACIDO! Si lo
hace puede causar salpicadas y calor excesivo.
ADVERTENCIA
Use guantes, delantal de goma y espejuelos
de seguridad. En caso de tener contacto
accidental con la piel, lávese inmediatamente.
No permita que la solución salpique al piso
de concreto.
5. Llene los tubos con la solución empezando con los tubos
inferiores. Vea Figura 6-17. Importante: asegúrese que
el gas formado por la reacción de la solución logre salir
libremente por la parte superior de los tubos.
Ventila
Bomba centrífuga
30GPM a 35' elevación
Válvulas
esféricas
Conexión
para cebado
Bomba
Succión
Tanque
Soporte
de la
bomba

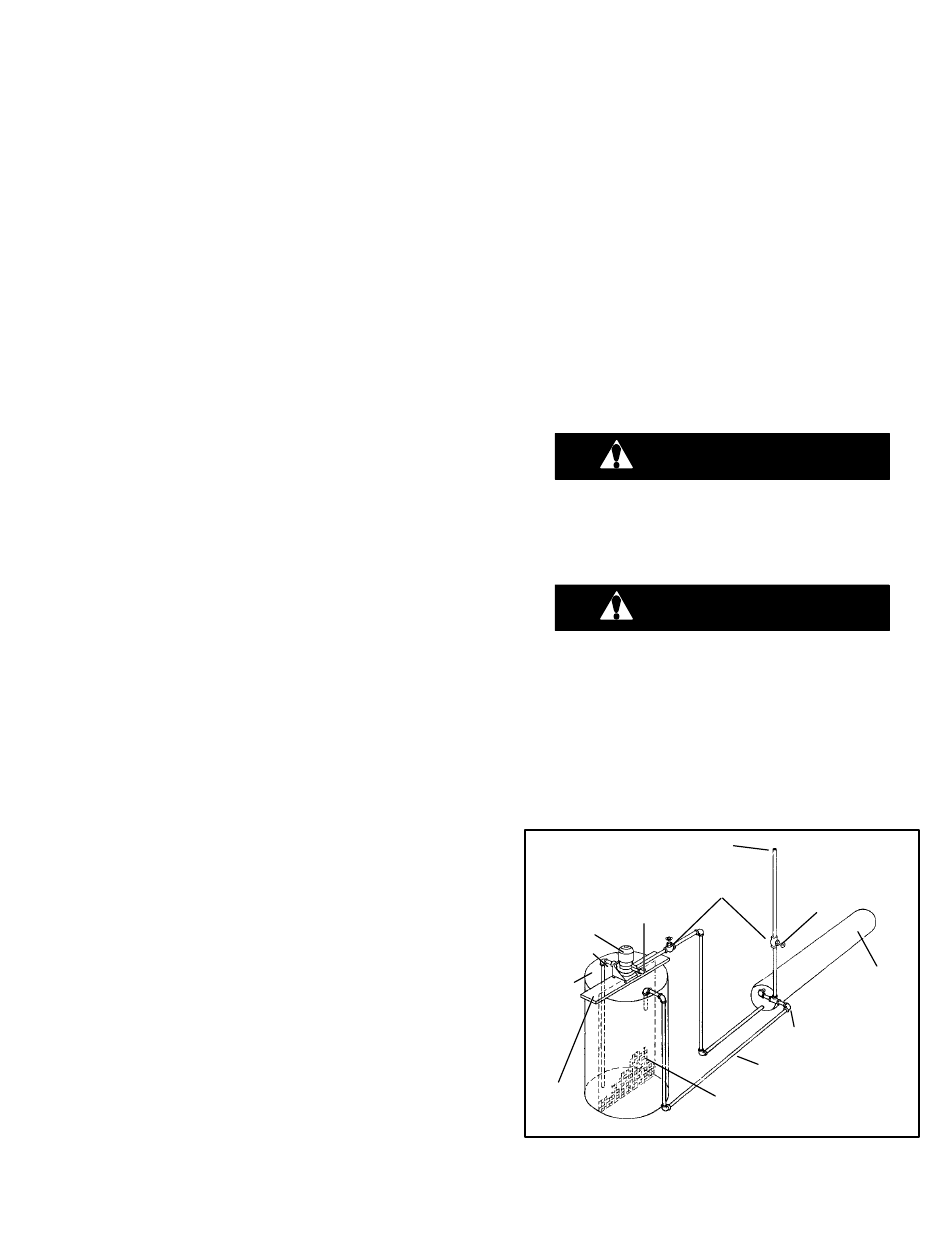

Figura 6-17 Limpieza del Condensador de Agua - -
Circulación Forzada
Cierre el tubo de
la ventila cuando
la bomba está
funcionando.
Condensador
Retire válvula
reguladora
de agua
Retorno
Malla fina
T--318S
