6.16 CONJUNTO DE MOTOR Y VENTILADOR
DEL EVAPORADOR
Los ventiladores del evaporador hacen circular el aire por
el contenedor aspirándolo en la parte superior de la unidad.
El aire pasa a través del serpentín del evaporador donde
es enfriado o calentado y luego se descarga por la parte
inferior de la unidad al contenedor. Los rodamientos del
motor del ventilador vienen lubricados de fábrica y no
requieren engrase.
6.16.1 Reemplazo del conjunto de ventilador
del evaporador
ADVERTENCIA
Desconecte los disyuntores (CB-1 & CB-2)
y la línea principal de alimentación antes
de trabajar en las partes móviles.
a. Retire el panel de acceso (vea Figura 2-2) quitando los
pernos de montaje y el dispositivo de bloqueo T.I.R. En
el interior de la unidad quite la abrazadera plástica Ty-Rap
que asegura el bucle del arnés de cableado. Luego
desconecte el conector doblándolo para destrabarlo
y tirándolo para separarlo.
b. Quite los cuatro pernos 1/4-20 de las abrazaderas
situados en la parte inferior que aseguran el motor y el
ventilador a la unidad. Deslice la abrazaderas hacia atrás.
c. Quite el motor con las aspas. Coloque el motor sobre
un soporte firme.
4
3
2
1
1. Estator
2. Arandela plana, 1/4
3. Perno, 1/4-20 x 3/4
4. Contratuerca, 5/8-18
5. Arandela plana, 5/8

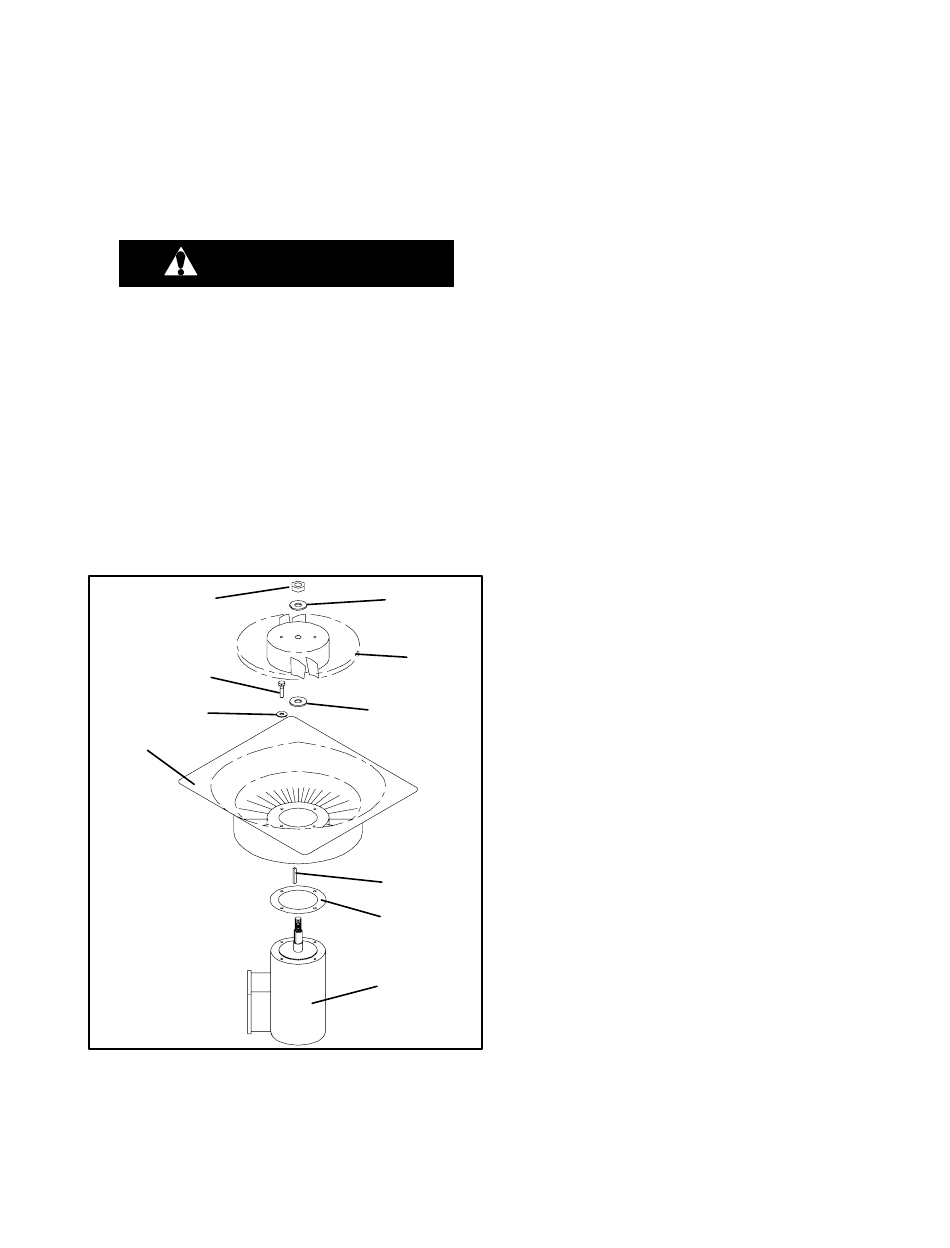

Figura 6-23 Ventilador Evaporador

5
6
5
7
8
9
6. Ventilador
del impulsor
7. Llave
8. Protector de Mylar
9. Motor
del evaporador
6-15
6.16.2 Desarme el conjunto de ventilador
del evaporador
a. Coloque una llave fija en los dos orificios 1/4-20 ubicados
en la maza del ventilador. Afloje la tuerca 5/8-18 del eje
manteniendo la llave sin moverlo. Gire la tuerca 5/8-18
en sentido opuesto al reloj (ver Figura 6-23).
b. Quite la llave fija. Con un extractor de polea tipo universal
remueva el ventilador del eje. Remueva también las
arandelas y la cuña.
c. Remueva los cuatro pernos largos de 1/4-20 x 3/4
ubicados por debajo del ventilador que soporta el motor
y la envoltura del estator. Quite el motor y el espaciador
plástico.
6.16.3 Arme el conjunto del ventilador
del evaporador
a. Coloque el espaciador plástico en el estator.
b. Aplique Loctite a las roscas de los pernos 1/4-20 x 3/4
y aplique una torsión de 0,81 mkg (70 in-lbs).
c. Coloque una arandela plana de 5/8 en el eje del motor.
Coloque la cuña en la ranura en el eje y lubrique el eje
del motor y las roscas con aceite a base de grafito
(never-seez).
d. Instale el ventilador en el eje del motor. Coloque la
arandela plana de 5/8 y la tuerca de seguridad de 5/8-18
en el eje y apriétela con una torsión de 40 ft-lbs.
e. Instale el conjunto de ventilador del evaporador siguiendo
esos pasos en orden inverso. Apriete los cuatro pernos
de abrazadera de 1/4-20 a 0.81 mkg (70 pulg-lbs). Haga
arrancar el motor momentáneamente para verificar
la rotación (vea el párrafo 2.3). Si el ventilador gira
en dirección incorrecta, las conexiones del motor
son incorrectas o el motor tiene fallas.
f. Coloque el panel de acceso, asegurándose que el panel
no deje pasar aire. Asegúrese que el dispositivo
de seguridad T.I.R. está cerrado en su lugar.
6.17 CAPACITOR DEL MOTOR DEL VENTILADOR
DEL EVAPORADOR
Las unidades están equipadas con motores de ventilador
con capacitor simple de separación permanente.

6.17.1 Cuando revisar si hay un capacitor defectuoso

a. El motor del ventilador no cambia de velocidad.
Por ejemplo: en el modo perecedero convencional,
los motores deberían funcionar en alta velocidad. En el
modo perecedero económico cambiar de velocidad y en
el modo congelado deberían funcionar en baja velocidad.
NOTA
El motor del ventilador del evaporador siempre
arrancará en alta velocidad,
b. El motor está girando en dirección opuesta (después
de verificar si la aplicación del cableado está correcta).
c. El motor no arranca y los protectores IP-EM no están
abiertos.
