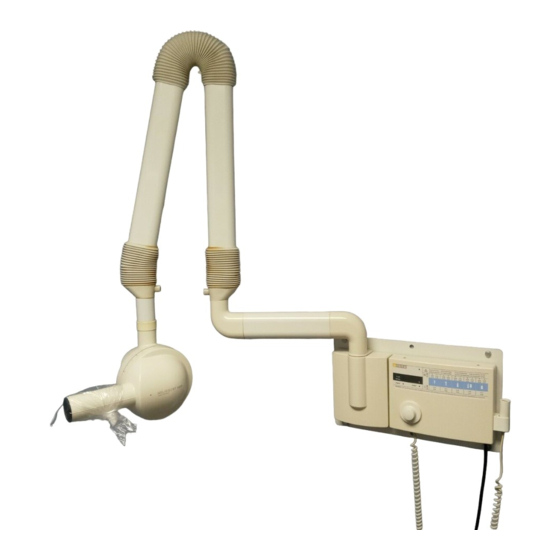

Sirona HELIODENT Vario Instrucciones De Uso

Sirona HELIODENT Vario Instrucciones De Uso

Ocultar thumbs Ver también para HELIODENT Vario:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
ebiflabkq=
dÉÄê~ìÅÜë~åïÉáëìåÖ=
léÉê~íáåÖ=fåëíêìÅíáçåë=
kçíáÅÉ=ÇÛìíáäáë~íáçå
fåëíêìÅÅáçåÉë=ÇÉ=ìëç
s~êáç
Exposure times - with Cone 8" SSD
Temps d'exposition - avec localisateur 8"DFP
Aufnahmezeiten - mit Tubus 8"FHA
Tiempos de exposiciòn - con localizador 8"DFP
D
E
D
E
D
E
D
E
0.32
0.20
0.32
0.20
0.32
0.20
0.40
0.25
0.25
0.17
0.25
0.17
0.25
0.17
0.32
0.20
7 mA
S
70 kVp
0.07
0.07
0.07
0.09
Digital
X-RAY
0.05
0.05
0.07
0.07
WARNING: This X-ray unit may be dangerous to patient and operator unless safe exposure factors and operating instructions are observed. Unauthorized use is prohibited.
D
E
0.50
0.32
0.40
0.25
0.11
0.09

Publicidad

Tabla de contenido
loading

Manuales relacionados para Sirona HELIODENT Vario

Resumen de contenidos para Sirona HELIODENT Vario

  • Página 1 s~êáç ebiflabkq= dÉÄê~ìÅÜë~åïÉáëìåÖ= léÉê~íáåÖ=fåëíêìÅíáçåë= kçíáÅÉ=ÇÛìíáäáë~íáçå fåëíêìÅÅáçåÉë=ÇÉ=ìëç Exposure times - with Cone 8“ SSD Temps d’exposition - avec localisateur 8“DFP Aufnahmezeiten - mit Tubus 8“FHA Tiempos de exposiciòn - con localizador 8“DFP 0.32 0.20 0.32 0.20 0.32 0.20 0.40 0.25 0.50 0.32 0.25 0.17...
  • Página 3 Sirona Dental Systems GmbH dÉÄê~ìÅÜë~åïÉáëìåÖ léÉê~íáåÖ=fåëíêìÅíáçåë kçíáÅÉ=ÇÛìíáäáë~íáçå fåëíêìÅÅáçåÉë=ÇÉ=ìëç 59 26 097D 3350 D 3350.201.02.08.09...
  • Página 5 s~êáç ebiflabkq= dÉÄê~ìÅÜë~åïÉáëìåÖ= aÉìíëÅÜ Exposure times - with Cone 8“ SSD Temps d’exposition - avec localisateur 8“DFP Aufnahmezeiten - mit Tubus 8“FHA Tiempos de exposiciòn - con localizador 8“DFP 0.32 0.20 0.32 0.20 0.32 0.20 0.40 0.25 0.50 0.32 0.25 0.17 0.25 0.17...

  • Página 6: Zu Diesem Dokument

    Kommt der Betreiber der Verpflichtung zur Durchfüh- rung von Inspektionen und Wartungsarbeiten nicht nach oder werden Störungsmeldungen nicht beachtet, über- nimmt die Sirona Dental Systems GmbH bzw. ihre Ver- tragshändler für hierdurch entstandene Schäden keine Haftung. Dieses Produkt trägt das CE-Kennzeichen in Überein- stimmung mit den Bestimmungen der Richtlinie 93/ 42EWG vom 14.

  • Página 7: Tabla De Contenido

    Aufnahmezeiten mit Tubus 8"FHA - Filmempfindlichkeitsklasse D ..........19 Aufnahmezeiten mit Tubus 12"FHA - Filmempfindlichkeitsklasse D ..........19 Aufnahmezeiten mit Tubus 8"FHA - Sirona-Röntgensensor Full Size / Universal......20 Aufnahmezeiten mit Tubus 12"FHA - Sirona-Röntgensensor Full Size / Universal......20 Pflege der Oberflächen ....................

  • Página 8: Warn- Und Sicherheitshinweise

    Betreiber, Patient oder Dritte beeinträchtigen könnten, sind auf Grund gesetzlicher Vorschriften nicht statthaft! Aus Gründen der Produktsicherheit darf dieses Erzeugnis nur mit Original-Zubehör von Sirona oder von Sirona freigegebenem Zubehör Dritter betrieben wer- den. Der Benutzer trägt das Risiko bei Verwendung von nicht freigegebenem Zubehör.
  • Página 9 Sirona Dental Systems GmbH 1 Warn- und Sicherheitshinweise s~êáç Gebrauchsanweisung ebiflabkq= Elektromagnetische Verträglichkeit (EMV) Medizinische elektrische Geräte unterliegen hinsichtlich der EMV besonderen Vorsichtsmaßnahmen. Sie müs- sen entsprechend den Angaben in dem Dokument „Installationsvoraussetzungen“ installiert und betrieben werden. Tragbare und mobile HF-Kommunikatsionseinrichtun- gen können medizinische elektrische Geräte beeinflus-...

  • Página 10: Technische Beschreibung

    2 Technische Beschreibung Sirona Dental Systems GmbH s~êáç Gebrauchsanweisung ebiflabkq= Technische Beschreibung Technische Daten Nennspannung 220V / 230V / 240V oder 100V / 110V / 120V Zulässige Netzspannungsschwankung: + 6% –10% (230V) , 10% (100, 110, 120, 220, 240V) ±...
  • Página 11 Sirona Dental Systems GmbH 2 Technische Beschreibung s~êáç Gebrauchsanweisung ebiflabkq= Technische Daten Leistung (70kV, 7mA) 490W max Anodenmaterial: Wolfram Aufnahmedaten zur Ermittlung der Leckstrahlen: 0,25mA / 70kV < Leckstrahlung 0,25 mGy/h Umgebungstemperatur: 10°C – 40°C (50°F – 104°F) Betriebsbedingungen (nach IEC 601-1) relative Luftfeuchte: 30% –...
  • Página 12 2 Technische Beschreibung Sirona Dental Systems GmbH s~êáç Gebrauchsanweisung ebiflabkq= Abkühlkurve der Röntgenröhre Joule 7000 6000 5000 4000 3000 2000 1000 t(min) Aufwärmkurve für Strahlergehäuse Joule x10 100 120 140 160 180 200 t (min) Ausleuchtung 60 82 239 D 3350...

  • Página 13: Bedien- Und Anzeigeelemente

    Sirona Dental Systems GmbH 3 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente Exposure times - with Cone 8“ SSD Temps d’exposition - avec localisateur 8“DFP Aufnahmezeiten - mit Tubus 8“FHA Tiempos de exposiciòn - con localizador 8“DFP 0.32 0.20 0.32 0.20 0.32...

  • Página 14: Zubehör

    Aufnahmetechnik 2 x 3 cm Bestell-Nr. 60 00 579 Sensorhaltersatz mit Visierringen und Führungs- stangen der Firma DENTSPLY RINN Bestell-Nr. bei Sirona: 58 58 522 HINWEIS Nicht alle hier aufgeführten Zubehörartikel sind im Liefe- rumfang enthalten. 60 82 239 D 3350...

  • Página 15: Bedienung

    Sirona Dental Systems GmbH 5 Bedienung Bedienung Aufnahme vorbereiten 5.1.1 Gerät EINschalten Hauptschalter (1) in Stellung bringen. Dabei darf die Auslösetaste (7) und Zeitwahlschalter (5) nicht gedreht oder gedrückt werden. Nach dem Einschalten läuft für ca. 5 Sekunden ein Selbsttest ab und der Softwarestand wird angezeigt.

  • Página 16: Aufnahmetechnik Anwählen

    5 Bedienung Sirona Dental Systems GmbH 5.1.2 Aufnahmetechnik anwählen Digital Durch kurzes Gedrückthalten des Zeitwahlschalters (5) schalten Sie um von konventioneller auf digitale Aufnah- metechnik. Die dafür reduzierte Aufnahmezeit wird angezeigt. Wenn Sie mit einem digitalen Aufnahmesystem (z. B. SIDEXIS) arbeiten, muss am Gerät die Digitalmodus- Anzeige (6) leuchten.

  • Página 17: Aufnahmedaten Einstellen

    Sirona Dental Systems GmbH 5 Bedienung 5.1.3 Aufnahmedaten einstellen Aufnahmezeiten Stellen Sie die ermittelte Aufnahmezeit nach der aufge- druckten Tabelle durch Verdrehen des Zeitwahlschal- ters (5) von Hand ein. Mit dem Zeitwahlschalter sind 14 / 16 Stufen anwählbar, der jeweils eingestellte Wert wird digital angezeigt.
  • Página 18 5 Bedienung Sirona Dental Systems GmbH HINWEIS Beispiel: Die Aufnahmezeiten von digital und konventionell sind Konventionelle Aufnahmetechnik (Film E) getrennt programmiert. Die werkseitige DIGITAL Pro- mit 8" Tubus grammierung ist auf SIDEXIS eingestellt. Erwachsener Patient Oberkiefer Molar Belichtungszeit: 0,32 Sekunden Konventionell Die empfohlenen Aufnahmedaten gelten für Filme der...

  • Página 19: Patient/Röntgenstrahler Positionieren

    Sirona Dental Systems GmbH 5 Bedienung Patient/Röntgenstrahler positionieren Röntgenstrahler einrichten Patient auf dem Stuhl Platz nehmen lassen. Rechtwinkeltechnik (mit Strahlenfeldbegrenzung) Der Film oder der Röntgensensor wird mit einem Halte- system positioniert. Der Röntgensensor sollte bei der Rechtwinkeltechnik nur mit Haltesystemen für unseren Sensorhalter verwen- det werden.

  • Página 20: Bissflügel - Aufnahme

    5 Bedienung Sirona Dental Systems GmbH Bissflügel – Aufnahme Die Bissflügel-Aufnahmen erfolgen mit den Einstellun- gen für Unterkiefer-Aufnahmen. Beispiel mit Tubus 8”FHA bei konventioneller Auf- nahme (Film E): Erwachsener, Zahn im Prämolarenbereich, Aufnahmezeit 0,20 s. 60 82 239 D 3350...

  • Página 21: Aufnahme Auslösen

    Sirona Dental Systems GmbH 5 Bedienung Aufnahme auslösen Vorsicht Strahlenschutzbestimmungen beachten, siehe Seite 4. Korrekte Aufnahmedaten überprüfen. • Die Betriebsbereitschaftsanzeige (2) leuchtet. • Die Aufnahme erfolgt durch Gedrückthalten der Auslö- setaste (7). Während der Dauer der Aufnahme leuchtet die LED X-RAY (3).

  • Página 22: Aufnahmezeiten

    Aufnahmezeiten Mögliche Aufnahmezeiten 0,03 0,05 0,07 0,09 0,11 0,13 0,17 0,20 0,25 0,32 0,40 0,50 0,63 0,80 1,00 1,25 1,60 2,00 2,50 3,20 8"FHA Aufnahmezeiten mit Tubus - Filmempfindlichkeitsklasse Sekunden 0.13 0.17 0.20 0,13 0,17 0,20 0,17 0,20 0,25 0,17 0,20 0,25 0,17 0,20 0,25 0,20 0,25 0,32 0,25 0,32 0,40 Oberkiefer Unterkiefer Oberkiefer...

  • Página 23: Aufnahmezeiten Mit Tubus 8"Fha - Filmempfindlichkeitsklasse D

    8"FHA Aufnahmezeiten mit Tubus - Filmempfindlichkeitsklasse Sekunden 0.20 0.25 0.32 0,20 0,25 0,32 0,25 0,32 0,40 0,25 0,32 0,40 0,25 0,32 0,40 0,32 0,40 0,50 0,40 0,50 0,63 Oberkiefer Unterkiefer Oberkiefer Unterkiefer 12"FHA Aufnahmezeiten mit Tubus - Filmempfindlichkeitsklasse Sekunden 0,40 0,50 0,63 0,40 0,50 0,63 0,50 0,63 0,80 0,50 0,63 0,80 0,50 0,63 0,80 0,80 1,00 1,25 1,00 1,25 1,60 Oberkiefer Unterkiefer Oberkiefer...

  • Página 24: Aufnahmezeiten Mit Tubus 8"Fha - Sirona-Röntgensensor Full Size / Universal

    ACHTUNG: Die beiden nachfolgenden Tabellen geben exemplarisch die Belichtungszeiten für die Sirona-Röntgensensoren Full Size und Universal an. Bei anderen Röntgensensoren verwenden Sie bitte die Belichtungszeiten aus deren Gebrauchsanweisung. 8"FHA Aufnahmezeiten mit Tubus - Sirona-Röntgensensor Full Size / Universal Sekunden 0,03 0,05 0,07 0,03 0,05 0,07 0,05 0,07 0,09 0,05 0,07 0,09 0,05 0,07 0,09 0,07 0,09 0,11 0,09 0,11 0,13...

  • Página 25: Pflege Der Oberflächen

    Sirona Dental Systems GmbH 7 Pflege der Oberflächen Pflege der Oberflächen Reinigen Entfernen Sie Schmutz und Desinfektionsmittelrück- stände regelmäßig mit milden, handelsüblichen Reini- gungsmitteln. Keine Flüssigkeit in Lüftungsschlitze lau- fen lassen! Medikamente, die auf die Oberfläche gelangen, sofort abwischen. Desinfizieren Es ist Sprüh- oder Wischdesinfektion mit Flächendesin-...

  • Página 26: Fehlerliste

    8 Fehlerliste Sirona Dental Systems GmbH Fehlerliste Ursachen-Beschreibung Fehlermeldung Abhilfe E.01 Auslösetaste wurde beim Einschalten Gerät AUS- und wieder EINschalten. betätigt. E.02 Zeitwahlschalter wurde beim Gerät AUS- und wieder EINschalten. Einschalten betätigt. E.03 Netzspannung ist außerhalb des Gerät AUS- und wieder EINschalten.

  • Página 27: Inspektion Und Wartung

    Sirona Dental Systems GmbH 9 Inspektion und Wartung Inspektion und Wartung Im Interesse der Sicherheit und der Gesundheit der Pati- enten, der Anwender oder Dritter ist es erforderlich, dass in festgelegten Zeitabständen Inspektionen und War- tungsarbeiten durchgeführt werden. Jährliche Inspektion durch den Betreiber oder durch beauftragte Personen Um die Betriebssicherheit und Funktionssicherheit Ihres Produktes zu gewährleisten, sollten Sie als Betreiber Ihr...
