Resumen de contenidos para HP EliteOne 800 G1 All-in-One

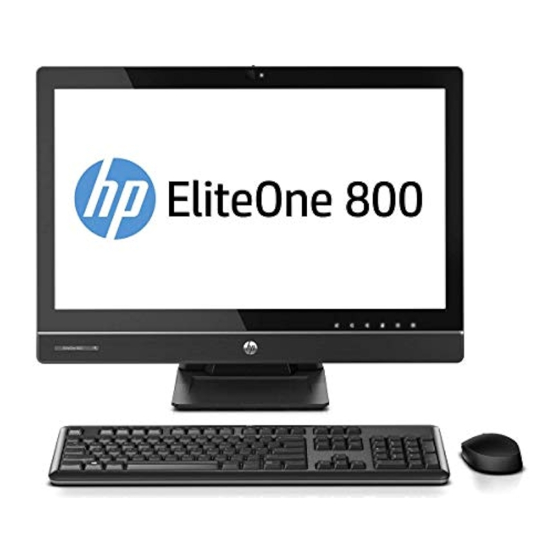

- Página 1 Guía de hardware HP EliteOne 800 G1 All-in-One...
- Página 2 Bluetooth es marca comercial de su respectivo dueño y utilizada por Hewlett- Packard Company bajo licencia. Las únicas garantías para productos y servicios HP están establecidas en las declaraciones de garantía explícitas que acompañan a dichos productos y servicios. Ninguna información contenida en este documento debe interpretarse como una garantía adicional.
-
Página 3: Acerca De Esta Publicación
Acerca de esta publicación Esta guía proporciona información básica para actualizar este modelo de equipo. ¡ADVERTENCIA! El texto presentado de esta forma indica que, si no se siguen las instrucciones, se pueden producir daños físicos o pérdida de la vida. PRECAUCIÓN: El texto presentado de esta forma indica que, si no se siguen las instrucciones, se pueden producir daños en el equipo o pérdida de información. - Página 4 Acerca de esta publicación...
-
Página 5: Tabla De Contenido
Tabla de contenido 1 Características del producto ......................... 1 Descripción general ..........................1 Componentes del panel frontal ......................2 Componentes laterales ........................3 Componentes de la parte trasera ......................4 Recursos del teclado ..........................5 Colocación del equipo .......................... 5 Ajuste de la base de altura ajustable/reclinable (opcional) .......... - Página 6 SODIMM DDR3-SDRAM ....................26 Completando sockets SODIMM ..................27 Instalación de SODIMM ..................... 27 Reemplazo de la batería ........................30 Reemplazo de las unidades ....................... 33 Reemplazo de la unidad de disco duro ................33 Extracción de una unidad de disco duro de 2,5 pulgadas ........ 33 Instalación de una unidad de disco duro de 2,5 pulgadas ........
-
Página 7: Características Del Producto
256 GB, 500 GB unidad de autoencriptación o unidad de disco duro de estado sólido de 1 TB ● Unidad de disco óptico DVD+/-RW SATA HP SuperMulti en bandeja de carga, unidad de disco DVD-ROM o unidad de escritura Slim BDXL Blu-ray opcional ●... -
Página 8: Componentes Del Panel Frontal
● Salida de video DisplayPort (con audio) para el soporte de la segunda pantalla ● Tarjeta gráfica MXM opcional ● Soporte para dongle, audio DP, DP a VGA/DVI/HDMI ● Gigabit Ethernet integrada (LOM Intel i217LM GbE) ● Conectividad inalámbrica (opcional): ◦... -
Página 9: Componentes Laterales
Tabla 1-1 Componentes del panel frontal Componente Componente Cámara web con obturador (opcional) Silenciar altavoz Conjunto de micrófono doble (opcional) Bajar volumen LED de actividad de la cámara web (con cámara web Subir volumen opcional) Pantalla ancha LCD retroiluminada por LED con Silenciar el micrófono formato 16:9 Indicador luminoso de alimentación... -
Página 10: Componentes De La Parte Trasera
Tabla 1-2 Componentes laterales (continuación) Componente Componente Puerto USB 3.0 LED de actividad de la unidad de disco óptico Conector de micrófono/entrada de línea Botón de alimentación Componentes de la parte trasera Figura 1-4 Componentes de la parte trasera Tabla 1-3 Componentes de la parte trasera Componente Componente... -
Página 11: Recursos Del Teclado
Este equipo puede enviarse sin base, con una base de altura ajustable o una base de giro/ inclinación. El equipo puede ubicarse en posición horizontal con el logo de HP en el panel frontal inferior o puede colocarse en posición vertical con el logo de HP en el lado derecho con el equipo ubicado en frente. -
Página 12: Ajuste De La Base De Altura Ajustable/Reclinable (Opcional)
Ajuste de la base de altura ajustable/reclinable (opcional) Esta base le permite: ● ajustar la altura del equipo 110 mm (4,3 pulgadas) ● girar la posición del equipo de horizontal a vertical ● reclinar el equipo hacia atrás hasta +60 grados ●... -
Página 13: Ajuste De La Base De Giro/Inclinación (Opcional)
Figura 1-10 Ajuste de la rotación Activación del equipo Para activar el equipo HP EliteOne 800 G1 Touch All-in-One: ▲ Para reactivar el equipo mediante la función táctil cuando se encuentra en modo de espera, deslice su dedo por la pantalla o mantenga su dedo contra la pantalla durante al menos dos segundos. - Página 14 Esto afecta a los equipos HP EliteOne 800 G1 Touch All-in-One equipados con uno de los siguientes sistemas operativos: ● Windows 8 (todas las ediciones, 64 bits) ● Windows 7 (todas las ediciones, 32-y 64-bits) Capítulo 1 Características del producto...
-
Página 15: Reparación De Hardware Y Actualización
Esta guía se encuentra en la web en http://www.hp.com/ergo. ¡ADVERTENCIA! Los equipos que se colocan inadecuadamente sobre tocadores, librerías,... -
Página 16: Información Adicional
Maintenance and Service Guide (Guía de mantenimiento y servicio) (disponible solamente en inglés) para su modelo de equipo en http://www.hp.com. Extracción e instalación de la cubierta del puerto trasero Extracción de la cubierta del puerto trasero... -
Página 17: Cómo Conectar Y Desconectar La Energía
Mantenga la cubierta cerca del equipo (1) y alinee el borde derecho de la cubierta con el borde derecho del equipo Enganche las seis pestañas del borde inferior en el chasis, luego presione el borde superior de la cubierta contra el chasis hasta que se fije en su lugar (2). Figura 2-2 Instalación de la cubierta del puerto trasero Cómo conectar y desconectar la energía... -
Página 18: Desconexión De Corriente
Conecte el enchufe de tres dientes a una toma de corriente (2). Si la base de giro/inclinación está instalada en el equipo, coloque la cubierta de administración de cables. Ubique la cubierta de la administración de cables por debajo de los cables y alinee los ganchos de la cubierta con las ranuras de la base. -
Página 19: Instalación De Un Bloqueo De Seguridad
Instalación de un bloqueo de seguridad El bloqueo de seguridad opcional permite proteger el equipo. Un bloqueo de cable consiste en una llave equipada con un cable. Un extremo del cable se conecta al escritorio (u otro objeto fijo) y el otro, a la ranura para bloqueo de cable del equipo. -
Página 20: Sincronización De Teclado O Mouse Inalámbrico Opcional
Sincronización de teclado o mouse inalámbrico opcional El teclado y el mouse inalámbricos opcionales son fáciles de instalar. Simplemente, retire las lengüetas para pilas del teclado y el mouse para activar las pilas preinstaladas. Asimismo, verifique que el interruptor de alimentación que está en la parte inferior del mouse se encuentre en la posición On (encendido) (el teclado no tiene interruptor de encendido). -
Página 21: Extracción De Las Baterías Del Mouse O Teclado Inalámbricos Opcionales
Extracción de las baterías del mouse o teclado inalámbricos opcionales NOTA: El teclado y ratón inalámbricos son componentes opcionales. Para extraer pilas de un teclado inalámbrico quite la tapa para las baterías en la parte inferior del teclado (1) y extraiga las pilas de su compartimento (2). Figura 2-8 Extracción de baterías del teclado inalámbrico Para extraer pilas de un ratón inalámbrico quite la tapa para las baterías en la parte inferior del ratón... -
Página 22: Conexión Del Equipo A Un Accesorio De Montaje
Conexión del equipo a un accesorio de montaje Puede quitar el equipo de la base e instalarlo en la pared, un brazo para monitor u otro dispositivo de montaje. Hay un montaje VESA debajo de la base del equipo que se utiliza para montar este último. Tabla 2-1 Dimensiones del equipo (sin la base) Dimensiones del equipo (sin la base) -
Página 23: Instalación Y Eliminación De Una Base De Altura Ajustable/Reclinable (Opcional)
Instalación de una base de altura ajustable/reclinable Para instalar la base: Coloque el equipo boca abajo sobre una superficie suave y plana. HP recomienda que coloque una manta, toalla u otro tipo de paño suave para proteger el panel y la superficie de la pantalla de rayones u otros daños. -
Página 24: Extracción De Una Base De Altura Ajustable/Reclinable
Extraiga/desacople todos los dispositivos de seguridad que eviten la apertura del equipo. Coloque el equipo boca abajo sobre una superficie suave y plana. HP recomienda que coloque una manta, toalla u otro tipo de paño suave para proteger el panel y la superficie de la pantalla de rayones u otros daños. - Página 25 Presione la parte inferior de la base hacia abajo (1) y afloje los tornillos de sujeción que sujetan la base a la unidad (2). Figura 2-14 Liberación de la base Levante la caja por encima del equipo. Figura 2-15 Extracción de la base Instalación y extracción de la base...
-
Página 26: Instalación Y Eliminación De Una Base De Giro/Inclinación (Opcional)
Instalación de una base de giro/inclinación Para instalar la base: Coloque el equipo boca abajo sobre una superficie suave y plana. HP recomienda que coloque una manta, toalla u otro tipo de paño suave para proteger el panel y la superficie de la pantalla de rayones u otros daños. -
Página 27: Extracción De Una Base De Giro/Inclinación
Extraiga/desacople todos los dispositivos de seguridad que eviten la apertura del equipo. Coloque el equipo boca abajo sobre una superficie suave y plana. HP recomienda que coloque una manta, toalla u otro tipo de paño suave para proteger el panel y la superficie de la pantalla de rayones u otros daños. - Página 28 Presione el botón de liberación (1) de la parte inferior de la base y tire de la parte posterior de la base (2) fuera del equipo. Figura 2-19 Extracción de la parte posterior de la base Presione la parte inferior de la base hacia abajo (1) y afloje los tornillos de sujeción que sujetan la base a la unidad (2).
-
Página 29: Conexión De Una Segunda Pantalla
Si agrega una pantalla que tiene conector DisplayPort, no es necesario un adaptador de video DisplayPort. Si agrega una pantalla que no tiene un conector DisplayPort, puede adquirir un adaptador de video DisplayPort en HP. Los adaptadores y cables de vídeo DisplayPort se adquieren por separado. HP ofrece los siguientes adaptadores: ●... - Página 30 Si la segunda pantalla tiene conector DisplayPort, conecte un cable DisplayPort directamente entre el conector DisplayPort en la parte posterior del equipo y el conector DisplayPort de la segunda pantalla. Figura 2-22 Conexión de un cable DisplayPort Figura 2-23 Conexión de una segunda pantalla Capítulo 2 Reparación de hardware y actualización...
-
Página 31: Ubicación De Componentes Internos
Si la segunda pantalla no tiene conector DisplayPort, conecte un adaptador de video DisplayPort al conector DisplayPort del equipo. Luego conecte un cable (VGA, DVI. o HDMI, según la aplicación) entre el adaptador y la segunda pantalla. NOTA: Cuando se utiliza un adaptador DisplayPort, la cubierta del puerto trasero no se puede instalar excepto que se utilice un alargue DisplayPort junto con el adaptador. -
Página 32: Extracción E Instalación De Memoria
● Unidad de disco duro, unidad de estado sólido o unidad con cifrado automático ● Unidad de disco óptico Figura 2-25 Ubicación de componentes internos Componente Componente Unidad de disco óptico Memoria Unidad de disco duro Batería Extracción e instalación de memoria El equipo incluye módulos de memoria doble en línea de contorno compacto (SODIMM) de memoria de acceso aleatorio sincrónica y dinámica de doble velocidad de datos 3 (DDR3-SDRAM). -
Página 33: Completando Sockets Sodimm
El sistema no funcionará adecuadamente si utilizan módulos de memoria SODIMM no admitidos. HP ofrece actualización de memoria para este equipo y recomienda al consumidor adquirirla para evitar problemas de compatibilidad con memorias no admitidas de terceros. Completando sockets SODIMM El sistema funcionará... - Página 34 Extraiga/desacople todos los dispositivos de seguridad que eviten la apertura del equipo. Coloque el equipo boca abajo sobre una superficie suave y plana. HP recomienda que coloque una manta, toalla u otro tipo de paño suave para proteger el panel y la superficie de la pantalla de rayones u otros daños.
- Página 35 Para instalar un módulo de memoria, deslice el nuevo SODIMM en el hueco en un ángulo de aproximadamente 30° grados (1) luego presione el SODIMM hacia abajo (2) para que encaje en su lugar. Figura 2-28 Instalación de un módulo de memoria NOTA: El módulo de memoria se puede instalar de una sola manera.
-
Página 36: Reemplazo De La Batería
CA activa. La batería de litio sólo se utiliza cuando el equipo NO está conectado a una fuente de alimentación de CA. HP recomienda a sus clientes reciclar el hardware electrónico usado, los cartuchos de impresión HP originales, y las baterías recargables. Para obtener más información acerca de los programas de reciclaje, acceda http://www.hp.com/recycle. - Página 37 Deslice los pestillos del panel de acceso hacia los bordes del chasis y luego deslice el panel hacia la parte superior del equipo hasta que se salga del chasis. Figura 2-30 Extracción del panel de acceso Ahora, la batería se puede ver del lado derecho inferior del ventilador. Figura 2-31 Ubicación de la batería Para extraer la batería de su compartimiento, apriete la abrazadera de metal que se extiende...
- Página 38 Para insertar la batería nueva, deslice un borde de la batería de reemplazo bajo el borde del soporte de batería con el lado positivo hacia arriba. Presione uno de los bordes hacia abajo hasta que la abrazadera se ajuste sobre el otro borde de la batería (2). Figura 2-32 Extracción y reemplazo de una batería tipo moneda Para volver a colocar el panel de acceso, colóquelo sobre la parte posterior del equipo, apenas...
-
Página 39: Reemplazo De Las Unidades
Extraiga/desacople todos los dispositivos de seguridad que eviten la apertura del equipo. Coloque el equipo boca abajo sobre una superficie suave y plana. HP recomienda que coloque una manta, toalla u otro tipo de paño suave para proteger el panel y la superficie de la pantalla de rayones u otros daños. - Página 40 Coloque el pestillo del lado inferior de la caja de unidades de disco duro de 2,5 pulgadas, aléjelo de la caja para retirarla y luego deslice la caja hacia el borde del chasis y levántela. Figura 2-35 Extracción de la caja de unidades de disco duro de 2,5 pulgadas Si hay una segunda unidad de disco en la caja de 2,5 pulgadas, desconecte ambos cables de esta.
-
Página 41: Instalación De Una Unidad De Disco Duro De 2,5 Pulgadas
Para obtener instrucciones sobre la instalación de una unidad de disco duro, consulte Instalación de una unidad de disco duro de 2,5 pulgadas en la página Instalación de una unidad de disco duro de 2,5 pulgadas Inserte la unidad de disco duro de 2,5 pulgadas en la caja de unidades. ●... - Página 42 Sujete una unidad de disco duro superior de 2,5 pulgadas firmemente en su lugar con los cuatro tornillos estándar incluidos con la unidad. Coloque la caja de unidades de 2,5 pulgadas sobre su sitio final con los conectores de la unidad de disco duro orientados hacia el centro del chasis.
-
Página 43: Reemplazo De La Unidad De Disco Óptico
Extraiga/desacople todos los dispositivos de seguridad que eviten la apertura del equipo. Coloque el equipo boca abajo sobre una superficie suave y plana. HP recomienda que coloque una manta, toalla u otro tipo de paño suave para proteger el panel y la superficie de la pantalla de rayones u otros daños. - Página 44 Deslice los pestillos del panel de acceso hacia los bordes del chasis y luego deslice el panel hacia la parte superior del equipo hasta que se salga del chasis. Figura 2-40 Extracción del panel de acceso Mantenga oprimida la pestaña (1) en la parte posterior del gabinete de la unidad de disco óptico mientras desliza la unidad (2) afuera del chasis.
- Página 45 Tire del pestillo fuera de la unidad de disco óptico. Figura 2-42 Extracción del pestillo de la unidad de disco óptico Extraiga la cubierta de la tira adhesiva del nuevo pestillo. Alinee las dos patillas del pestillo con los orificios de la nueva unidad de disco óptico y presione el pestillo en la unidad firmemente. NOTA: Puede volver a usar el pestillo extraído de la antigua unidad de disco óptico.
- Página 46 Alinee la nueva unidad de disco óptico con la abertura en la parte lateral del equipo. Introduzca la unidad con firmeza hasta que quede fija en su lugar. NOTA: La unidad de disco óptico se puede instalar de una sola manera. Figura 2-44 Instalación de la unidad de disco óptico Para volver a colocar el panel de acceso, colóquelo sobre la parte posterior del equipo, apenas...
-
Página 47: Apéndice A Descarga Electrostática
Utilice un kit de servicio portátil que cuente con un tapete plegable para disipar la electrostática. Si no posee ninguno de los equipos sugeridos para una conexión a tierra adecuada, póngase en contacto con el distribuidor, revendedor o proveedor de servicios autorizado de HP. NOTA: Para obtener más información acerca de la electricidad estática, póngase en contacto con... -
Página 48: Apéndice B Directrices Sobre El Funcionamiento Del Equipo, Cuidados De Rutina Y Preparación Para Envío
Directrices sobre el funcionamiento del equipo, cuidados de rutina y preparación para envío Directrices sobre el funcionamiento del equipo y cuidados de rutina Siga estas pautas para instalar y cuidar apropiadamente del equipo: ● Mantenga el equipo alejado de humedad excesiva, luz solar directa y temperaturas extremas, tanto calientes como frías. -
Página 49: Precauciones Para La Unidad De Disco Óptico
PRECAUCIÓN: Si cualquier objeto o líquido cae al interior de la unidad, desconecte inmediatamente el equipo, y llévelo al proveedor de servicio autorizado de HP para que lo revise. Preparación para envío Siga estas sugerencias al preparar el equipo para envío: Haga una copia de seguridad de los archivos de la unidad de disco duro en un medio óptico o... -
Página 50: Índice
Índice mouse activación del equipo 7 descarga electrostática, extracción de pilas 15 adaptador de video DisplayPort, prevención de daños 41 sincronización inalámbrica 14 conexión 23 advertencias y precauciones 9 extracción Orificios de montaje VESA 16 ajuste de la altura 6 base de altura ajustable/ ajuste de la inclinación 7 reclinable 18... - Página 51 tipos 33 unidad óptica, reemplazo 37 unidad de disco duro 2,5 pulgadas, extracción 33 2,5 pulgadas, instalación 35 autoencriptación 33 reemplazo 33 tipos 33 Unidad de disco duro 2,5 pulgadas 33 estado sólido 33 unidad de disco óptico precauciones 43 reemplazo 37 Índice...
