Compact Field Unit en carcasa para el uso en atmósferas potencialmente explosivas
11.2 Puesta a tierra en la configuración con SIMATIC CFU con carcasa de aluminio
Compact Field Unit (CFU) en el entorno de automatización
La siguiente figura muestra la integración básica de una CFU PA en el entorno de
automatización.
Figura 11-1
11.2
Puesta a tierra en la configuración con SIMATIC CFU con carcasa de
aluminio
Conexión equipotencial
En atmósferas potencialmente explosivas, debe establecerse una conexión equipotencial
conforme a IEC 60079-14.
● Con el montaje de la CFU en el perfil DIN, la fijación a presión crea una conexión conductora
a la carcasa de aluminio.
● CFU PA: Las pantallas de los cables de bus de campo deben conectarse a las abrazaderas
de pantalla.
136

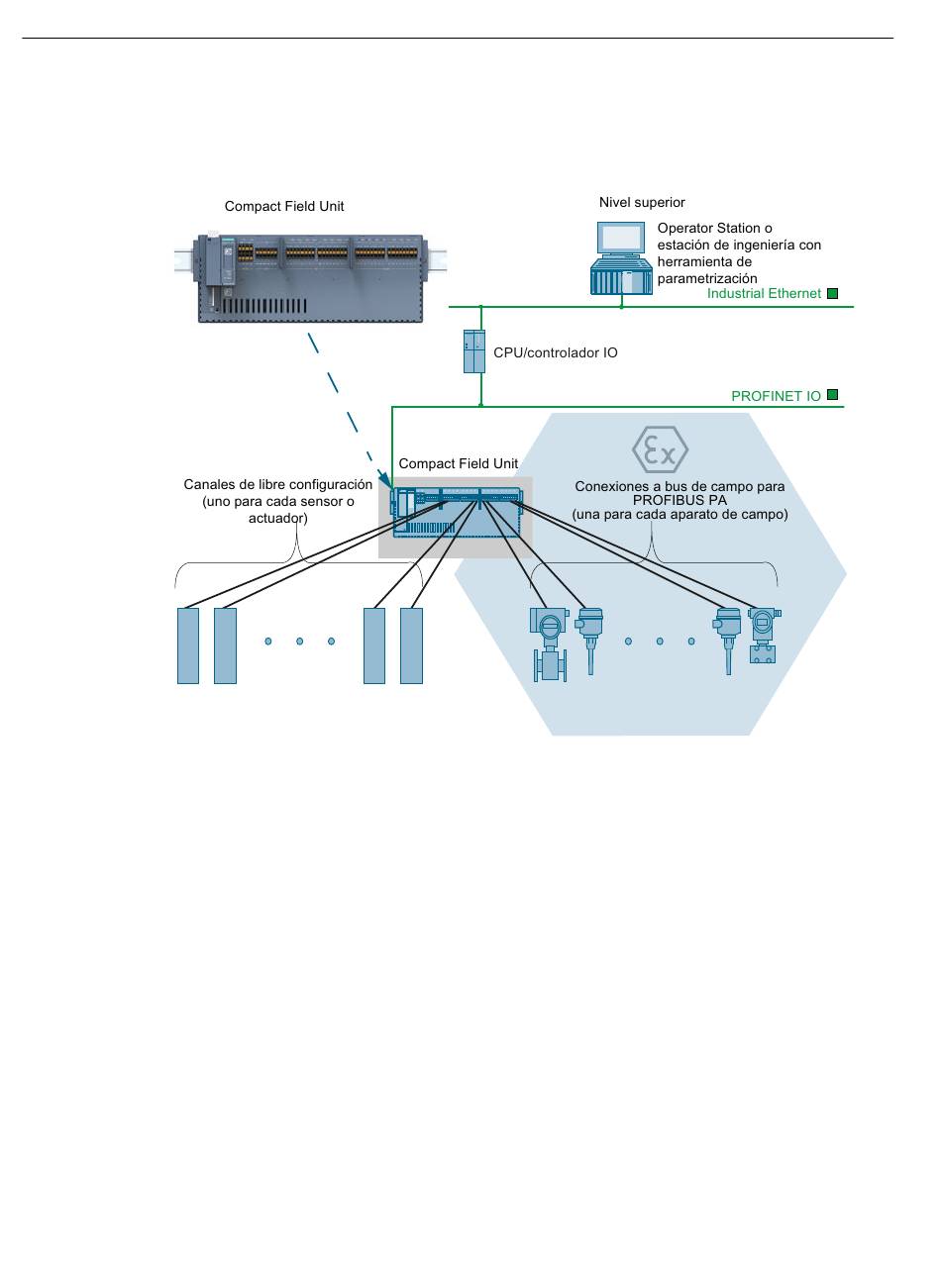

Integración básica de una CFU en el entorno de automatización con aparatos de campo
en áreas Ex (CFU PA en este ejemplo)
Manual de puesta en marcha, 02/2019, A5E39254029-AD
