Procedimiento
Para conectar la pantalla del cable, proceda del siguiente modo:
1. Asegúrese de que se haya retirado el material de aislamiento del cable de bus de campo
en la zona del borne de resorte de pantalla.
Encontrará más información al respecto en el capítulo "Preparar los cables (Página 63)".
2. Conecte el cable de bus de campo a la CFU PA y presiónelo hasta insertarlo en el borne de
resorte de pantalla.
3. Fije el cable de bus de campo al área prevista del borne de resorte de pantalla.
Consulte también
Referencias (accesorios y repuestos) (Página 191)
11.3.2.9
Puesta a tierra de SIMATIC CFU con carcasa de aluminio
Accesorios necesarios
● Cable de puesta a tierra, como mínimo 4,0 mm
● Destornillador con un ancho de hoja de 8 mm
Puesta a tierra de la carcasa
1. Pele 8 mm del cable de puesta a tierra.
2. Fije el cable de puesta al borne de conexión a tierra (lado izquierdo de la carcasa).
SIMATIC CFU
Manual de puesta en marcha, 02/2019, A5E39254029-AD
Compact Field Unit en carcasa para el uso en atmósferas potencialmente explosivas

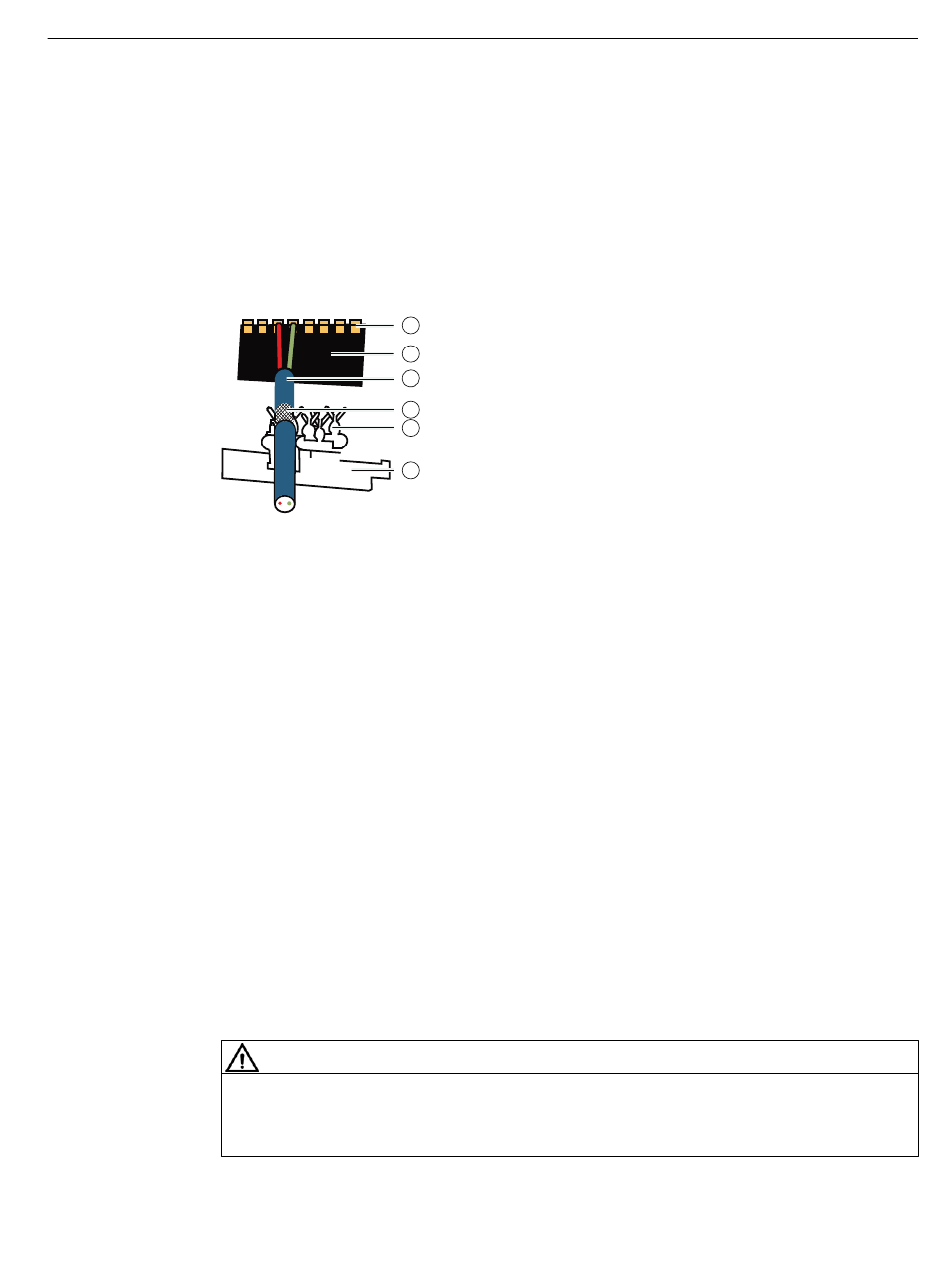

①
Borne (borne de tornillo o borne push-in)
②
Bloque de bornes 8 × 1
③
Cable de bus de campo al aparato de cam‐
po
PELIGRO
CFU
Conecte el cable de puesta a tierra al borne "PA" (conexión equipotencial) conforme a la
norma EN 60079-14.
11.3 Configuración con SIMATIC CFU con carcasa de aluminio
1
2
3
4
5
6
④
⑤
⑥
Aislante pelado (aprox. 20 mm)
Borne de resorte de pantalla
Riel de blindaje
(cobre)
2
149
