USB 2.0 (B525)

1.7 USB 2.0 (B525)
PRECAUCIÓN
Antes de iniciar este procedimiento, desenchufe el cable de alimentación de la
máquina principal.
NOTA: Para instalar la opción USB 2.0 debe estar instalada la opción de impresora.
( 1.2.2) Para la opción de interface sólo hay una ranura disponible. Sólo se
puede instalar un interface de impresora opcional. IEEE 1394, USB 2.0, IEEE
802.11b o Bluetooth.

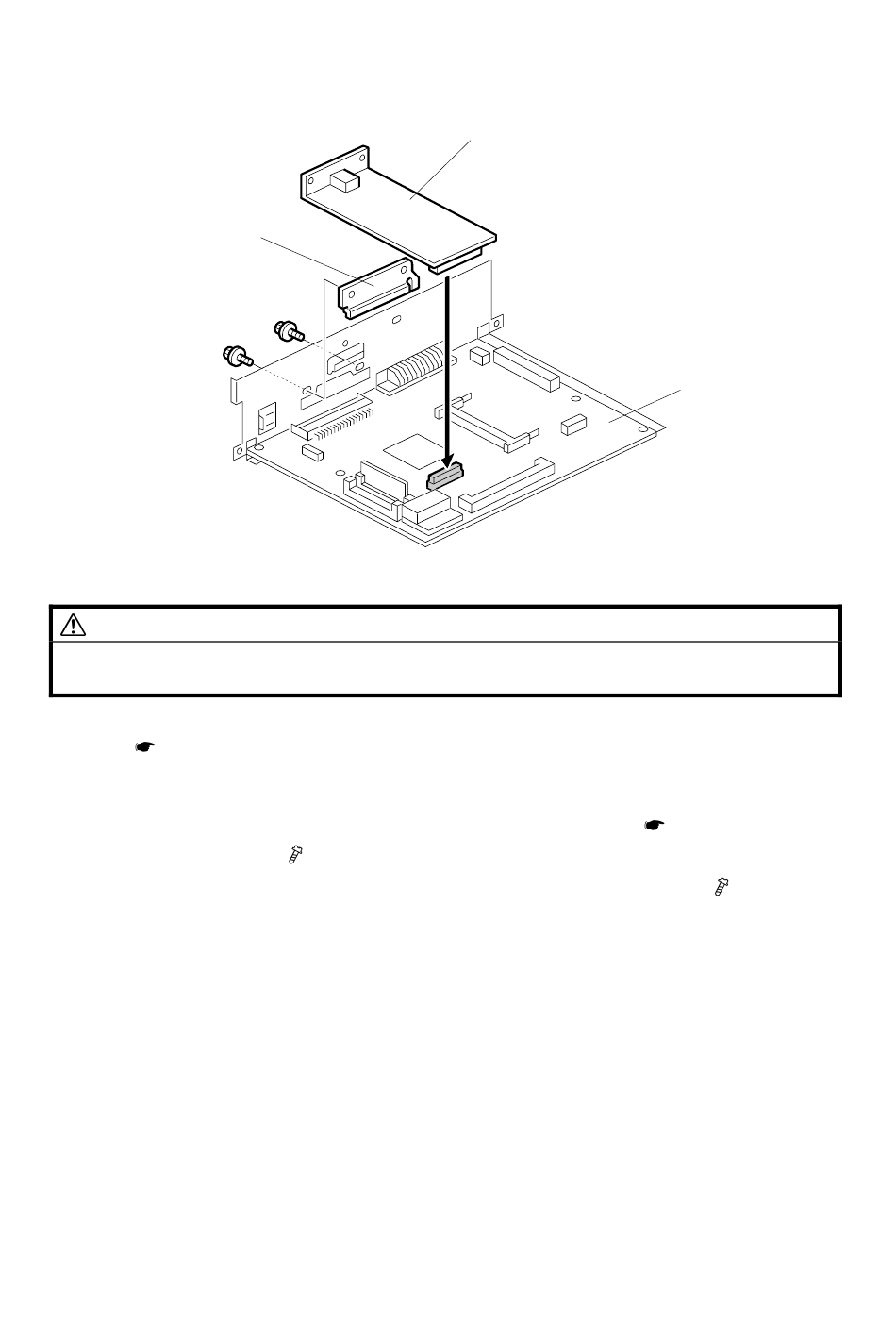

1. Desinstale el circuito de la controladora y la unidad de HDD ( 1.2.1).
2. Retire la cubierta [A] (
3. Instale el circuito IEEE 1394 [B] en el circuito de la controladora [C] (
Utilice los tornillos que quitó en el paso 2.
4. Vuelva a instalar el HDD y el circuito de la controladora.
5. Ejecute SP5990 5 para imprimir un informe de autodiagnóstico con los ajustes del
sistema y confirme que la máquina reconoce correctamente el interface.
[A]
x 2). Guarde estos tornillos.
[B]
1-12
1 de agosto de 2003
[C]
B654I104.WMF
x 2).
