KITO Harrington RY Serie Manual Del Propietário página 70

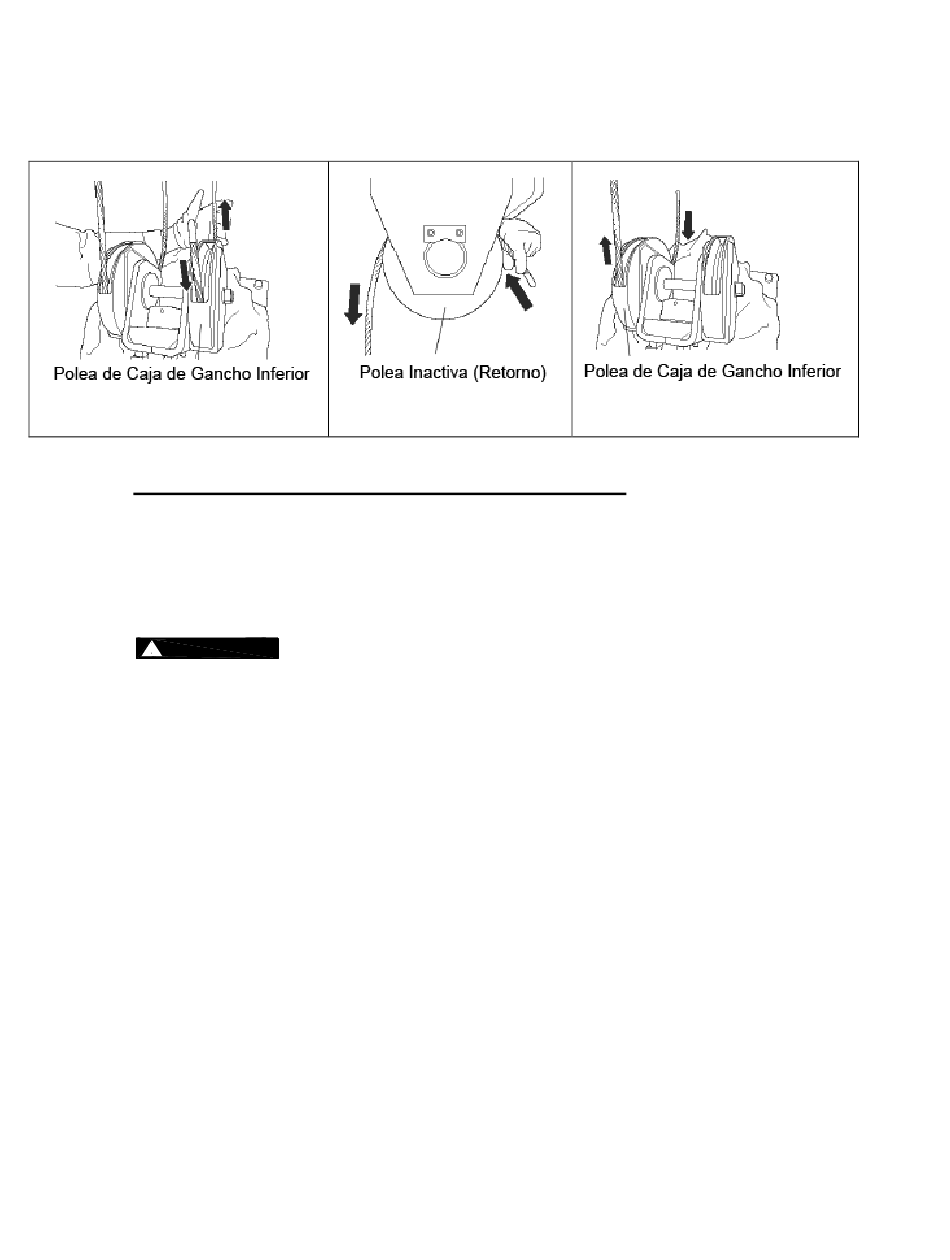

9) Jale lentamente el Cable de Acero de la Polea de la Caja del Gancho Inferior y la Polea Inactiva
(retorno) del polipasto y luego de la otra Polea de la Caja de Gancho como se muestra en las Figuras
6-15, 6-16 y la Figura 6- 17
Figura 6-15
Retiro de la Guía de Cable Pasos del 10 al 14
10) Retire ambos Pernos de Cabeza Hueca que sujetan la Guía de Cable B (parte con la Guía de Eje en
"forma de gancho") a la Guía de Cable A. Estos pernos están etiquetados como "B" en la Figura 6-18.
Luego separe la Guía de Cable B de la Guía de Cable A como se muestra en la Figura 6-19
11) Afloje con cuidado los dos pernos superiores de la Guía de Cable A que pasan a través de las cuñas.
Estos son el par de pernos etiquetados "A" y se muestran pasando a través de las cuñas en la Figura
6-18.
ADVERTENCIA
!
se muestra en la Figura 6-18. Con estos pernos aflojados, la Guía de Cable A se abrirá. Con la
presión del resorte ya no está presente, los dos pernos superiores se pueden quitar junto con las
cuñas.
12) Retire el ultimo perno etiquetado como "A" en la Figura 6-18. Este perno actúa como un punto de
bisagra para los dos segmentos de la Guía de Cable A cómo se muestra en la Figura 6-20. Con este
perno retirado, los dos segmentos de la Guía de Cable A se separarán y se pueden quitar por
separado.
Figura 6-16
La Guía de Cable A está bajo una ligera presión de los Rodillos de resorte como
70
Figura 6-17
