CAPÍTULO 3: APOYAPIÉS
Ajuste del ángulo
Herramientas necesarias:
• Llave Allen de 3/16"
1. Afloje sin quitar los dos tornillos Allen que sujetan
las abrazaderas de tope al tubo de extensión del
apoyapiés. Vea la Figura 3-12.
2. Ajuste el apoyapiés según el ángulo deseado.
3. Ajuste los tornillos Allen. Asegúrese de que los
tornillos estén fijos y de que no permitirán que el
apoyapiés rote hacia arriba o hacia abajo con el peso.

Ajuste de la altura/reemplazo

Puede ajustar la altura del apoyapiés rebatible o
reemplazarlo utilizando las herramientas y siguiendo los
procedimientos tal como se muestra en "Apoyapiés de
titanio con cubierta plana de ABS - Ajuste de la altura/
reemplazo (TR e YR Series 2)", de la página 3-2, o
"Apoyapiés de ángulo regulable - Ajuste de la altura/
reemplazo (TR Series 3)", de la página 3-4.
Correas regulables con hebilla para
pantorrillas
Las correas regulables con hebilla para pantorrillas se
muestran en la Figura 3-13.
Instale la correa para pantorrillas como se muestra en la
Figura 3-13.
Correa regulable para pantorrillas/correa
regulable acolchada para pantorrillas
Las correas regulables para pantorrillas y las correas
regulables acolchadas para pantorrillas se muestran en la
Figura 3-14. Instale las correas para pantorrillas como se
muestra en la Figura 3-14.
Manual del propietario TR/YR
Ajuste del ángulo
Tubo alargador
de apoyapies
Tornillos
Allen
Correa regulable con hebilla para
Correa regulable acolchada para
3-6

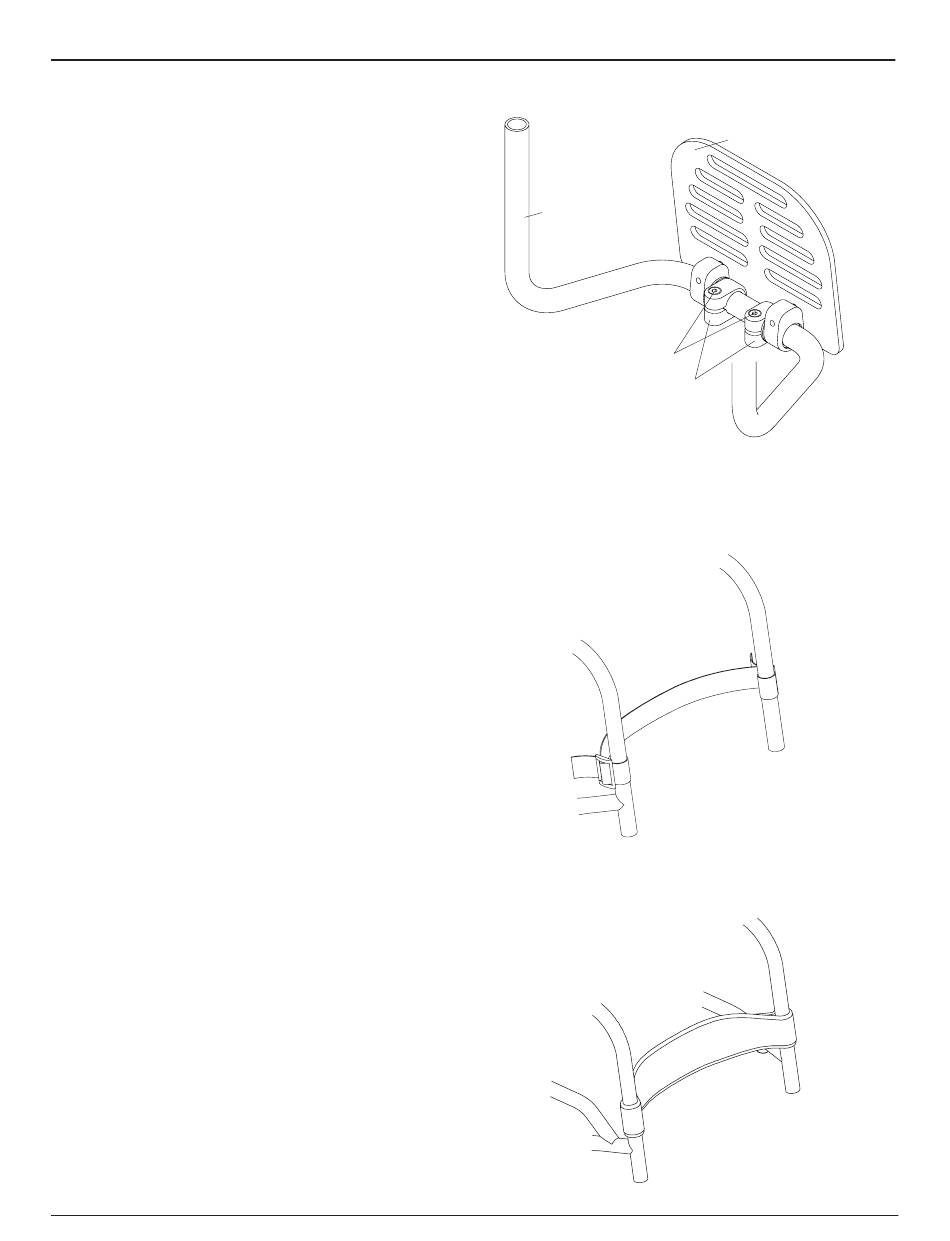

Figura 3-12
Placa para pies
Abrazadera
de tope
Figura 3-13
pantorrillas
Figura 3-14
pantorrillas
