4. Si el respaldo está configurado en 23 cm (9") ó 24 cm (9-½") y si desea configurarlo en 21 cm (8-½"):
a. Retire el respaldo de los soportes. Vea "Reemplazo del respaldo (TR e YR Series 2)", de la página
4-9.
b. Quite los caños del respaldo del respaldo. Vea la Figura 4-9.
c. Quite los casquillos del respaldo del respaldo. Vea la Figura 4-9.
d. Inserte las tapas superiores en el respaldo. Vea la Figura 4-9.
e. Si el respaldo es de titanio, quite los tapones cortos (vea la Figura 4-9) e instale los tapones largos
en la parte inferior del respaldo.
f. Sujete el respaldo a los soportes con los tornillos Allen. Vea la Figura 4-12. Vea "Reemplazo del
respaldo (TR e YR Series 2)", de la página 4-9. Proceda con el paso 7.
5. Si el respaldo está configurado en 23 cm (9") y si desea configurarlo en 24 cm (9-½") (o si el respaldo está
configurado en 24 cm (9-½") y desea configurarlo en 23 cm (9"):
a. Retire el respaldo del soporte. Vea "Reemplazo del respaldo (TR e YR Series 2)", de la página 4-9.
b. Vuelva a colocar los caños del respaldo dentro del respaldo, de modo que el orificio deseado en el
caño del respaldo esté alineado con el segundo orificio más bajo en el respaldo y con el soporte. Vea
la Figura 4-13.
c. Haga firmes los caños del respaldo dentro del respaldo, y este último en el soporte, con los tornillos
Allen y las tuercas de seguridad. Tenga presente que los tornillos Allen usados para ajustar los
caños del respaldo en el respaldo también sujetarán el respaldo a los soportes. Vea la Figura 4-10.
Vea "Reemplazo del respaldo (TR e YR Series 2)", de la página 4-9. Proceda con el paso 7.
6. Si el respaldo está configurado en 23 cm (9") o 24 cm (9-½") y si desea configurarlo en 25 cm (10") a 32 cm
(12-½"):
a. Retire el respaldo de los soportes. Vea "Reemplazo del respaldo (TR e YR Series 2)", de la
página 4-9.
b. Quite los caños del respaldo del respaldo. Vea la Figura 4-9.
c. Coloque los tapones de los caños roscados de la parte inferior de los caños del respaldo (vea la
Figura 4-9) y vuelva a colocar los caños del respaldo en los tubos del respaldo.
d. Si el respaldo es de titanio, quite los tapones cortos (vea la Figura 4-9) e instale los tapones largos
en la parte inferior de los tubos del respaldo.
e. Alinee los caños del respaldo dentro de los tubos del respaldo, de modo que los orificios deseados
en los caños del respaldo estén alineados con uno de los tres orificios superiores de los tubos del
respaldo. Vea la Figura 4-11.
f. Ajuste los caños del respaldo dentro del respaldo con los tornillos Allen. Vea la Figura 4-11.
g. Ajuste el respaldo a los soportes. Vea "Reemplazo del respaldo (TR e YR Series 2)", de la
página 4-9. Proceda con el paso 7.
Manual del propietario TR/YR
CAPÍTULO 4: RESPALDOS Y MANGOS DE EMPUJE

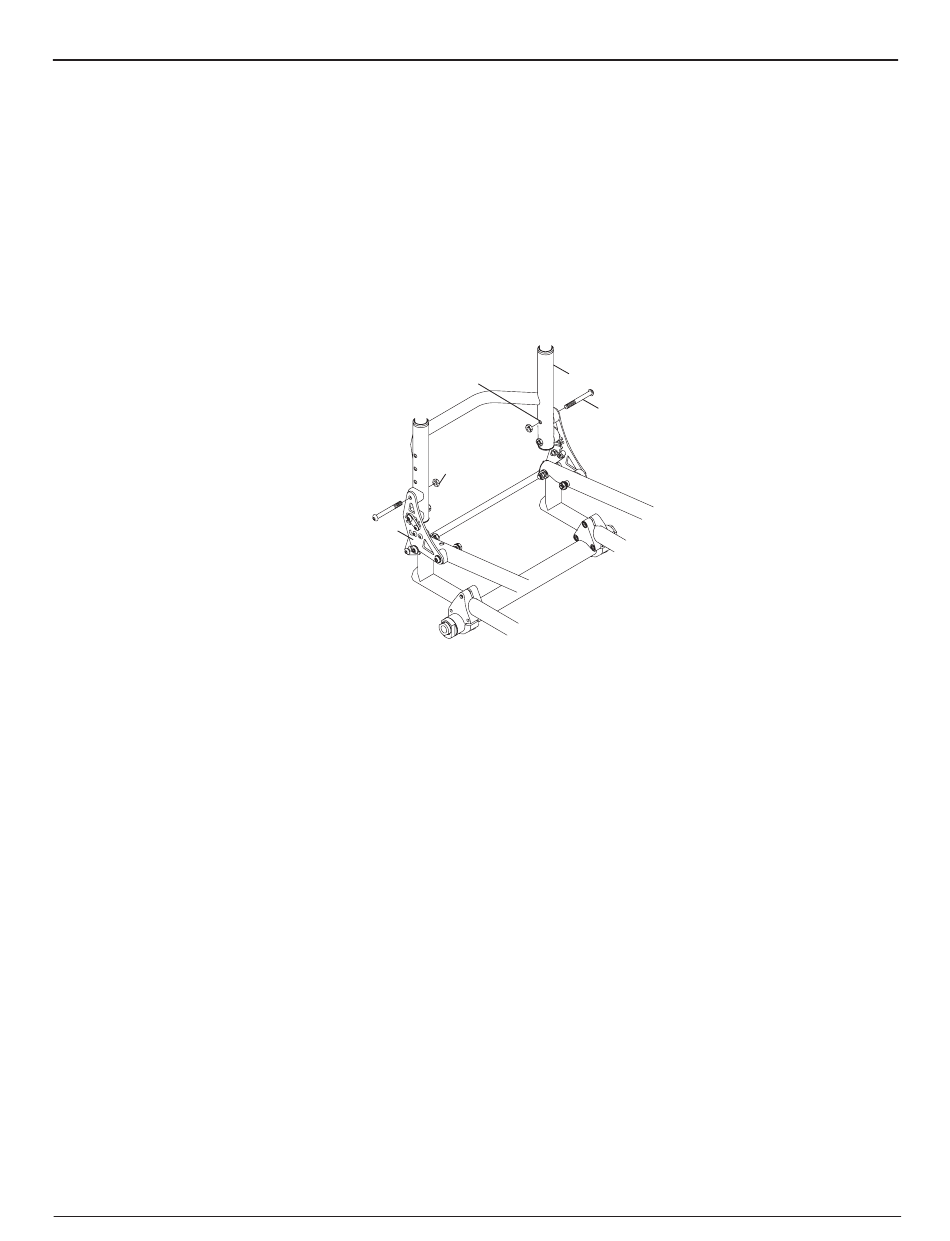

Figura 4-12
Ajuste de la altura del respaldo
Segundo
orificio más
bajo
Tuerca de
seguridad
Soporte
4-7
Respaldo
Tornillo Allen
