Sprinter 4 ST: Ajustar el tope y los cilindros
de plegado
En la posición de trabajo, los bastidores de ple-
gado tienen que estar situados paralelamente
al bastidor central.
Los bordes inferiores del bastidor tienen que
estar alineados. Este punto se puede verificar
a ojo o con un listón largo.
Lo ideal es que la longitud de los cilindros de
plegado se adapte a los topes de plegado, de
tal modo que los topes estén apoyados igual.

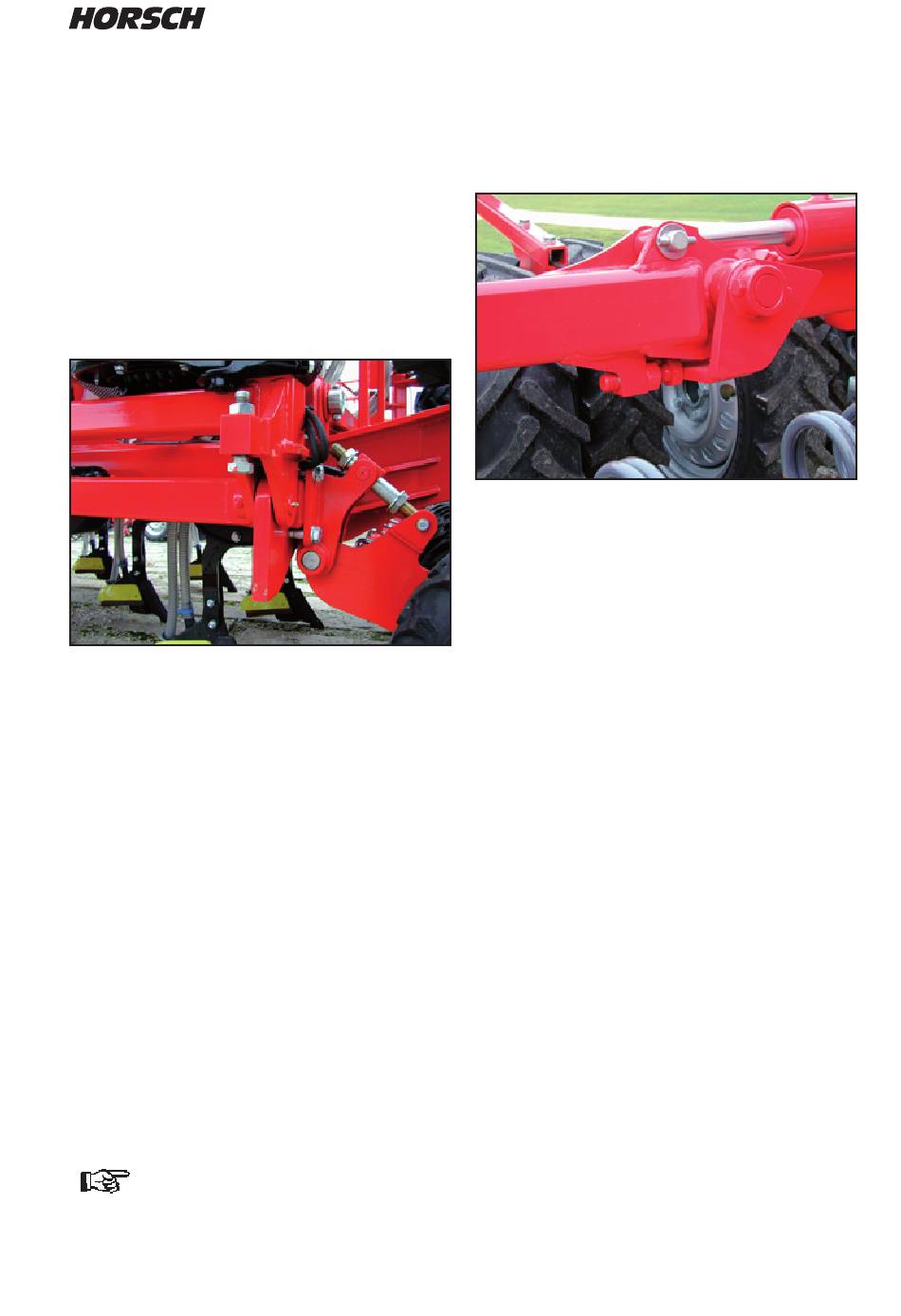

Tope de plegado del ala lateral
Ajustar los topes de plegado
Elevar la máquina. Introducir los distancia-
¾
dores del cilindro hidráulico para asegurarla.
Girar los tornillos de tope hasta que ambos
¾
bastidores estén en paralelo con respecto al
bastidor central.
A causa de la compensación de tolerancia en
la posición de trabajo puede ser necesario
que el bastidor esté algo inclinado hacia abajo
cuando esté en posición elevada.
Bloquear por contratuerca los tornillos de
¾
tope.
Ajustar la longitud del cilindro de plegado
Cuando la máquina esté desplegada, soltar la
¾
contratuerca en el ojo del vástago del émbolo.
Girar el vástago del émbolo hasta que el
¾
émbolo esté en contacto con el cilindro, suje-
tando así el bastidor de plegado en la posición
final, adicionalmente al tope de plegado.
Comprobar de nuevo el ajuste en la
posición de trabajo.
Ajustar el tope de plegado en el bastidor del
packer
Para que la compactación posterior y la guía de
profundidad sean homogéneas, las ruedas del
packer deben estar al mismo nivel.
Tope de plegado del packer
Ajustar el tope de plegado, en caso necesario
Desplegar la máquina y colocarla en el suelo.
¾
Soltar las contratuercas y girar el tornillos de
¾
ajuste hasta que los packers estén al mismo
nivel.
Volver a apretar las contratuercas.
¾
