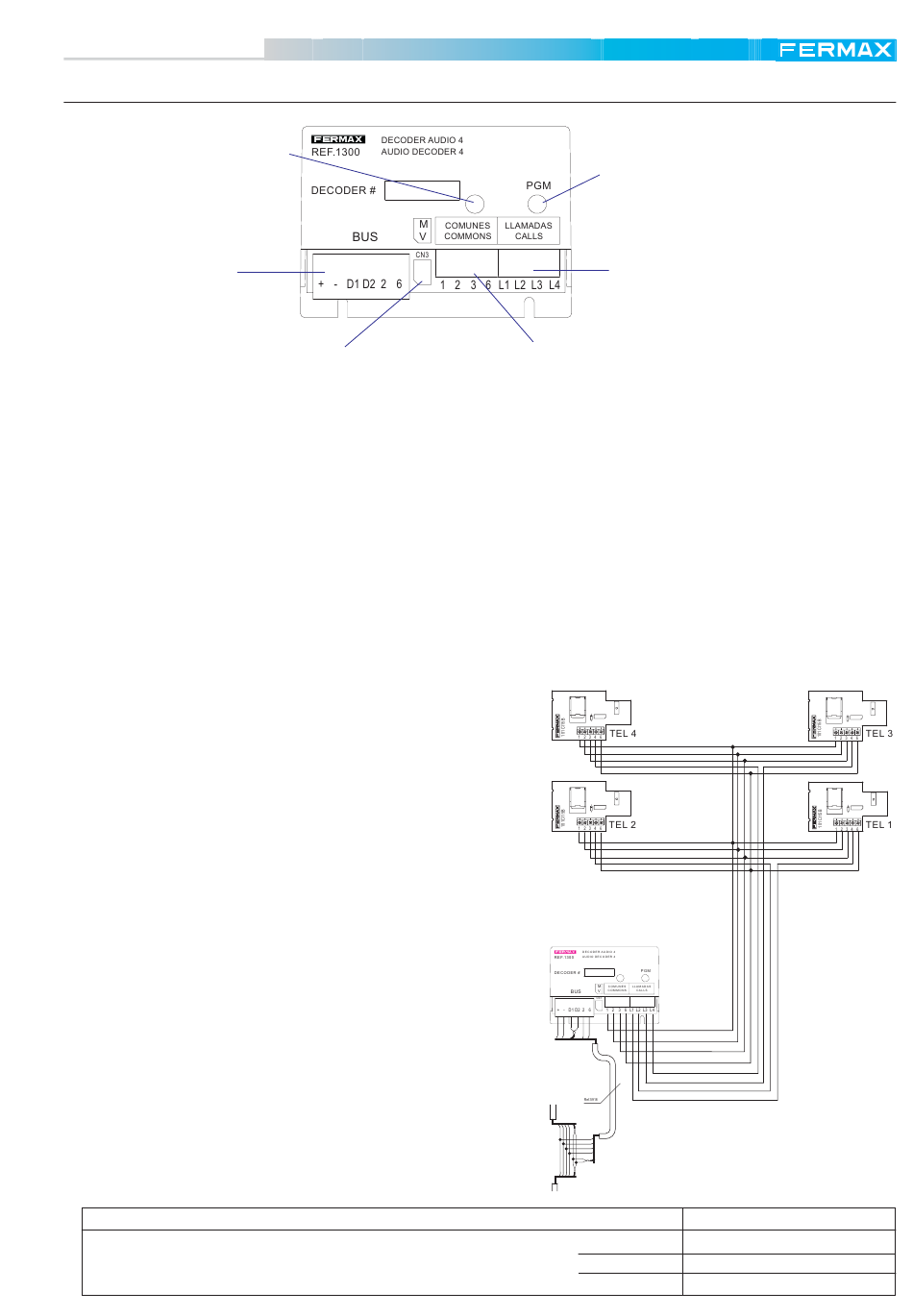

Minidecoder de Audio 4 salidas (Ref. 1300)
Led indicador de estado
Conector BUS MDS
(para activar el distribuidor de video en
Se utilizan para instalaciones de audio/video.
El Minidecoder MDS-4+N está específicamente diseñado para realizar cerramientos en instalaciones 4+N ya existentes.
La particularidad de este decoder de audio es que no existe secreto de conversación entre los teléfonos/monitores de
un mismo decoder, pero si entre los teléfonos/monitores de distintos decoders.
vivienda no afectará al resto de la instalación.
El rango de direcciones programables en las salidas de los minidecoders va de 0001 a 9999.
Cuando se produce una llamada, los minidecoders reciben el código de llamada a través del BUS de decoders. En el
caso de que el código coincida con el asignado a alguna de sus salidas, genera una señal de llamada al correspondien-
te terminal de vivienda, conectando el bus de audio a ese terminal. Una vez terminada la conversación, el minidecoder
detecta cuando se ha colgado el terminal y avisa a la unidad cen-
tral, display direct o digitalizador (según sistema MDS) para que
finalicen la comunicación.
La cantidad máxima de terminales conectados a la misma salida
del decoder son 3 teléfonos/monitores (conectados en paralelo en
la misma vivienda). Para conectar más de 3 teléfonos será nece-
sario emplear un multiplicador de llamada (ref. 2340) cada 3 telé-
fonos adicionales.
Descripción de Terminales:
CN10: Líneas de llamada
L1: Teléfono/Monitor 1
L2: Teléfono/Monitor 2
L3: Teléfono/Monitor 3
L4: Teléfono/Monitor 4
CN9: Comunes de teléfonos
1: alimentación micrófono (tipo electret).
2: audio descendente (sentido vivienda-calle).
3: negativo.
6: audio ascendente (sentido calle-vivienda).
Características Técnicas
Alimentación
Consumo
Conector CN3
instalaciones de video)
BUS DE
D E C O D E R S
Botón de programación (PGM)
CN10: Conexiones líneas de llamada
(1 a 4 líneas)
CN9: Conexiones líneas comunes
Si ocurre algún fallo en el terminal de
en reposo
en llamada
audio activo
12 Vdc
20 mA
210 mA
90 mA
