Conexión
4.2 Conexión eléctrica
4.2 Conexión eléctrica
4.2.1

SIPART PS2 con y sin HART

①
Área sin peligro de explosión
②
Área con peligro de explosión
③
Tarjeta base

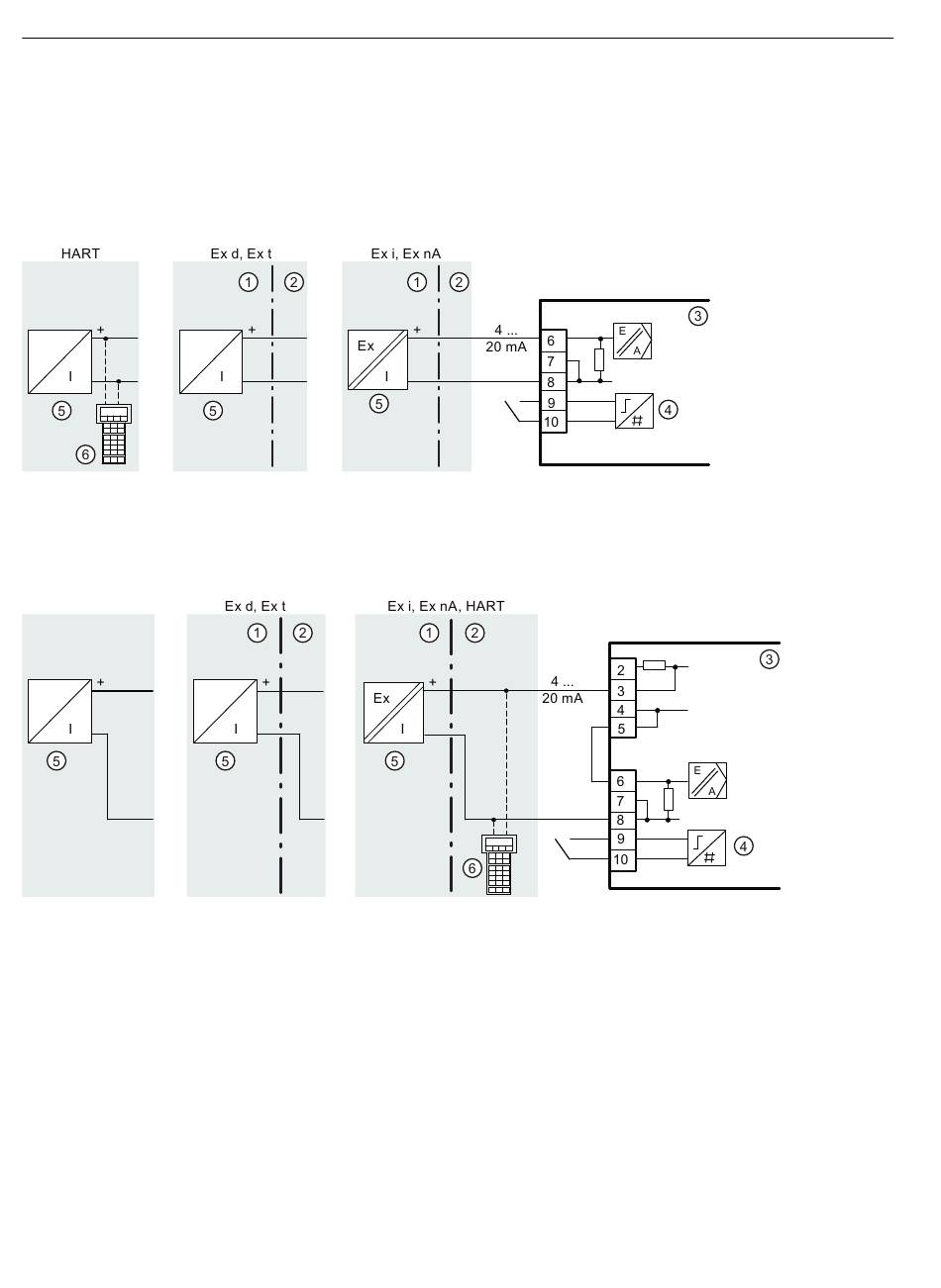

Figura 4-1 Versión a 2 hilos
①
Área sin peligro de explosión
②
Área con peligro de explosión
③
Tarjeta base
Figura 4-2 Versión a 2/3/4 hilos, con tipo de conexión a 2 hilos
30
④
Entrada binaria 1
⑤
Fuente de señales
⑥
Comunicador HART
④
Entrada binaria 1
⑤
Fuente de señales
⑥
Comunicador HART
