5.6

Puesta en servicio del actuador lineal

5.6.1 Preparación de los actuadores lineales para la puesta en marcha
Requisitos
El posicionador ya está montado con el kit de montaje adecuado.
Ajustar el conmutador de la transmisión del engranaje
Puesta en marcha
El ajuste del conmutador de la transmisión del engranaje es muy importante para la puesta
en marcha del posicionador.
Conexión del posicionador

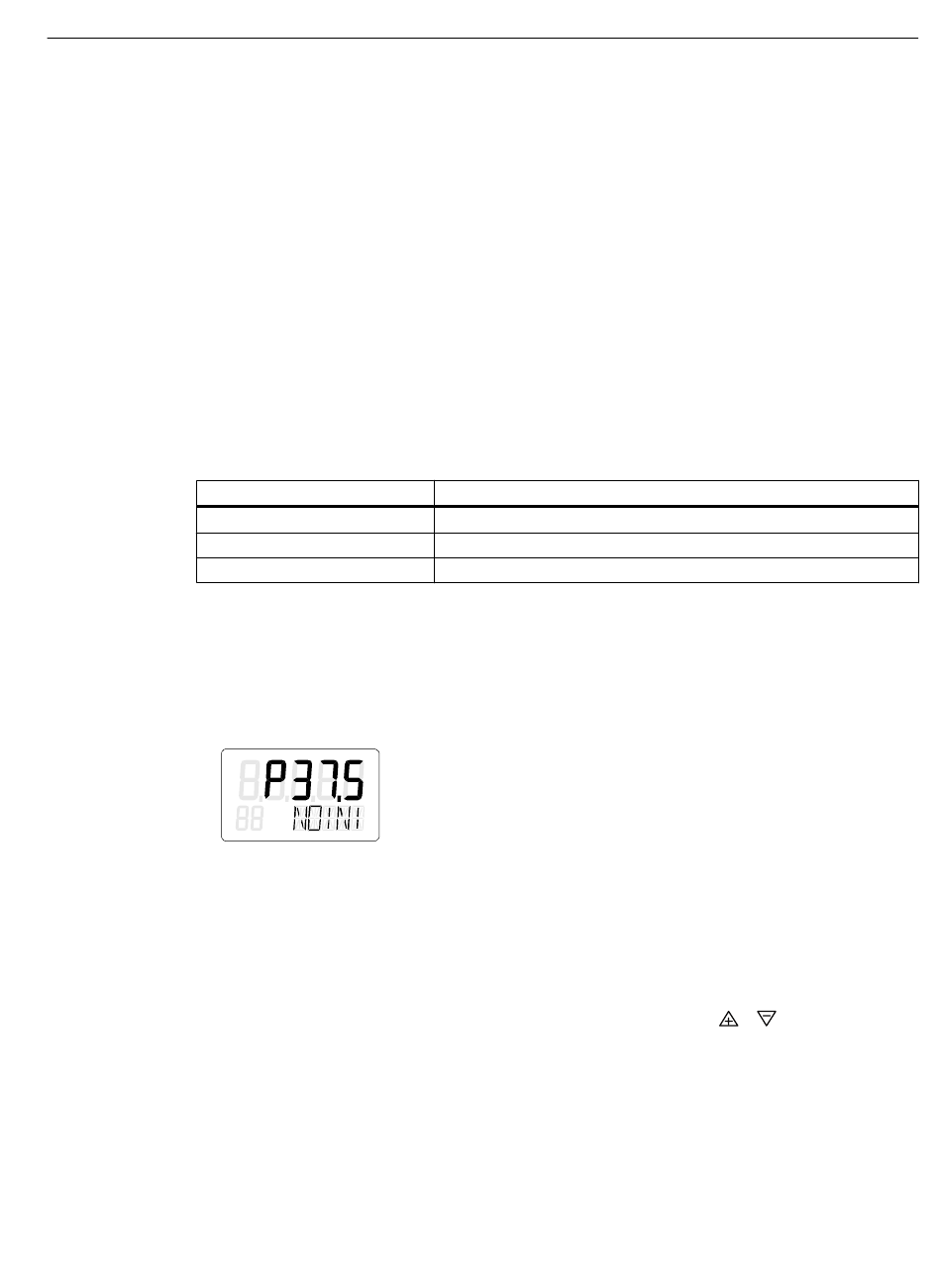

1. Conecte una fuente de intensidad o tensión adecuada. Ahora el posicionador se encuentra
en el "Modo manual P". En la línea superior del visualizador se muestra la tensión del
potenciómetro (P) actual en porcentajes, p. ej.: "P37.5", y en la línea inferior parpadea
"NOINI":
2. Conecte el actuador y el posicionador con las tuberías neumáticas.
3. Alimente el posicionador con la energía auxiliar neumática.
Ajuste del actuador
1. Compruebe que los componentes mecánicos se puedan desplazar sin obstáculos en todo
el margen de ajuste. Para ello, desplace el actuador con la tecla
respectiva.
Posición final
2. A continuación, desplace el actuador a la posición horizontal de la palanca.
SIPART PS2 (6DR5...)
Instrucciones de servicio resumidas, 05/2018, A5E03436620-AD
Carrera [mm]
5 ... 20
25 ... 35
40 ... 130
5.6 Puesta en servicio del actuador lineal
Posición del conmutador de la transmisión del engranaje
Puesta en marcha
33°
90°
90°
o a la posición final
