Conexión
5.2 Conexión eléctrica
La comunicación con el maestro sigue siendo posible. El "Jumper" de la tarjeta base sirve para
activar esta función. Éste queda accesible tras retirar la tapa del módulo y debe insertarse
desde la posición derecha (estado de suministro) a la posición izquierda.
5.2
Conexión eléctrica
5.2.1

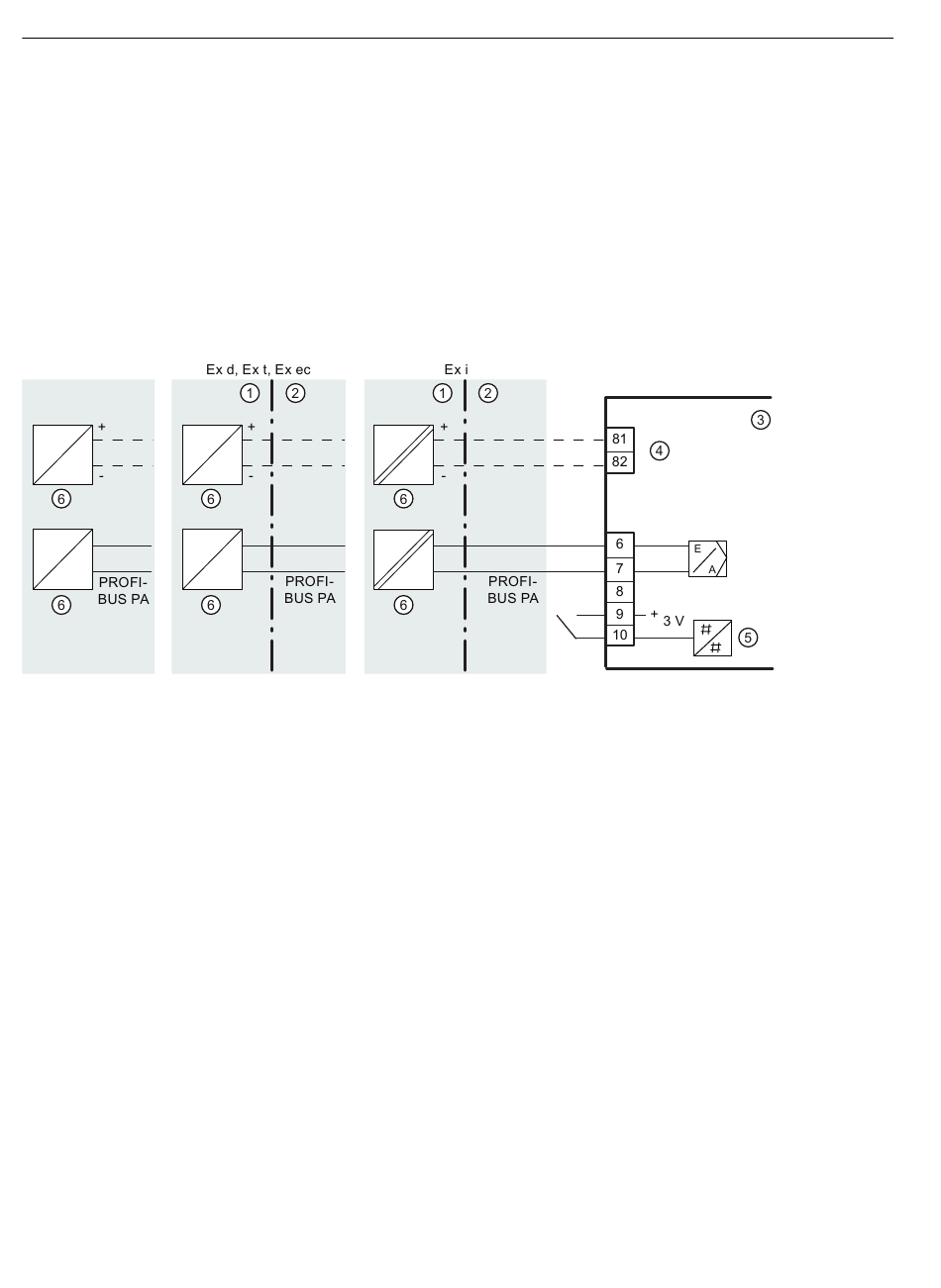

Gráfico de conexión de la tarjeta base
①
Área sin peligro de explosión
②
Área con peligro de explosión
③
Tarjeta base
Figura 5-2
Versión del aparato con PROFIBUS PA
Consulte también
Datos eléctricos (Página 303)
84
④
Entrada: desconexión de seguridad
⑤
Entrada binaria 1
⑥
Fuente de señales
Instrucciones de servicio, 05/2019, A5E32851579-AC
SIPART PS2 con PROFIBUS PA
