Sujetar el terminal de usuario

4.3 Sujetar el terminal de usuario
22

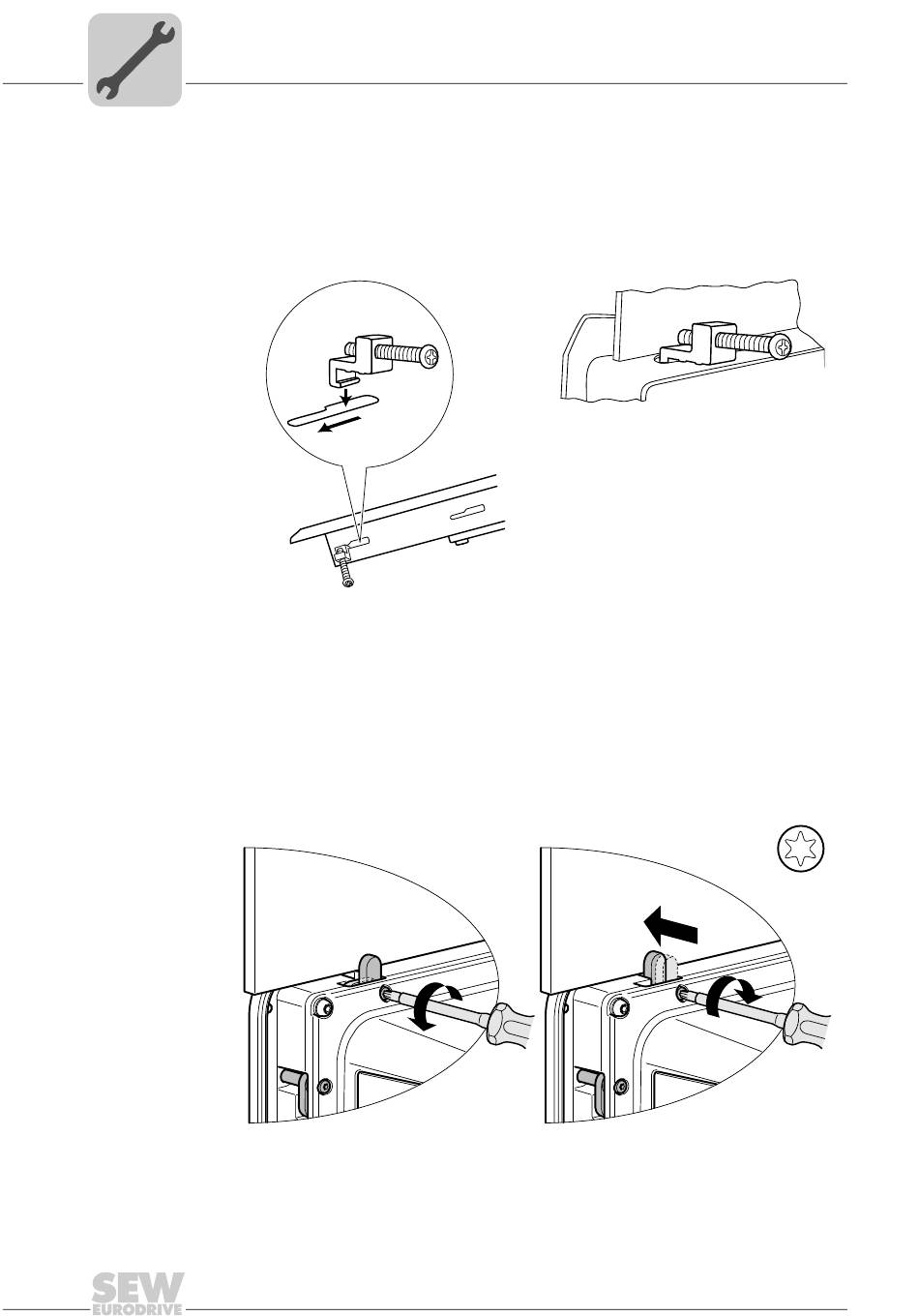

La sujeción del terminal de usuario depende del tipo de la unidad utilizado:
• DOP11C-40, -70 y -100:
Sujete el terminal de usuario con ayuda de todas las ranuras de sujeción y las
escuadras y los tornillos suministrados:
• DOP11C-120 y DOP11C-150:
Sujete el terminal de usuario con ayuda de 8 tornillos (Torx, M4) en su posición de
montaje.
Afloje para este fin el tornillo [1] con un destornillador (Torx, TX7) [2] de modo que
se enderece el clip de sujeción [3]. A continuación, apriete el tornillo en el sentido
horario (0,4 Nm) de modo que el clip se sujeción [3] sea presionado contra la pared
de la carcasa.
Repite el proceso con los otros tornillos.
[1]
[1] Tornillo (Torx, M4)
[2] Destornillador (Torx, TX7)
[3] Clip de sujeción
4249326347
[3]
[2]
